D-Link DGS-1100 Series Switch User Manual

66

The Spanning Tree Protocol will treat a link aggregation group as a single link, on the switch level.

On the port level, the STP will use the port parameters of the Master Port in the calculation of port

cost and in determining the state of the link aggregation group. If two redundant link aggregation

groups are configured on the Switch, STP will block one entire group; in the same way STP will

block a single port that has a redundant link.
This window is used to view and configure the link aggregation settings.

the following window, click

L2 Features > Link Aggregation

, as shown below:

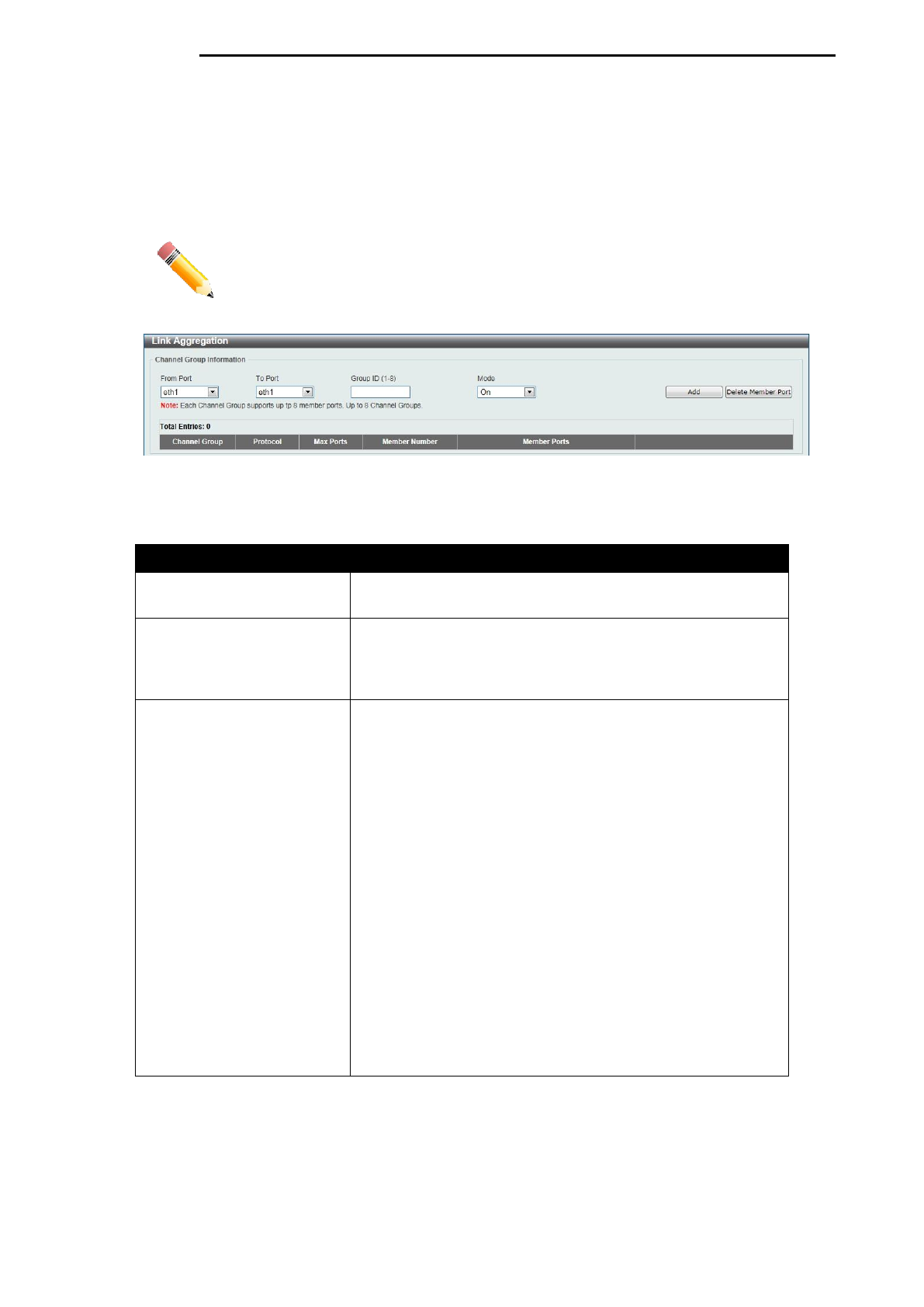

Figure 7- 27 Link Aggregation window

The fields that can be configured for

Channel Group Information

are described below:

Parameter

Description

From Port / To Port

Select the appropriate port range used for the configuration

here.

Group ID

Enter the channel group number here. The system will

automatically create the port-channel when a physical port

first joins a channel group. An interface can only join one

channel-group.

Mode

Select the mode option here. Options to choose from are

On

,

Active

, and

Passive

. If the mode

On

is specified, the

channel group type is static. If the mode

Active

or

Passive

is

specified, the channel group type is LACP. A channel group

can only consist of either static members or LACP members.

Once the type of channel group has been determined, other

types of interfaces cannot join the channel group.

Active

- Active LACP ports are capable of processing and

sending LACP control frames. This allows LACP compliant

devices to negotiate the aggregated link so the group may be

changed dynamically as needs require. In order to utilize the

ability to change an aggregated port group, that is, to add or

subtract ports from the group, at least one of the participating

devices must designate LACP ports as active. Both devices

must support LACP.

Passive

- LACP ports that are designated as passive cannot

initially send LACP control frames. In order to allow the

linked port group to negotiate adjustments and make

changes dynamically, one end of the connection must have

"active" LACP ports

Click the

Add

button to add a new entry based on the information entered.

Click the

Delete Member Port

button to remove the specific member port.

NOTE:

If any ports within the trunk group become disconnected, packets

intended for the disconnected port will be load shared among the other linked

ports of the link aggregation group.
