D-Link DGS-1100 Series Switch User Manual

33

PoE Configuration(DGS-1100-
24PV2/10MPV2/26MPV2/18PV2 Only)

This window is used to configure the PoE port.
To view the following window, click

System > PoE > PoE Configuration

, as shown below:

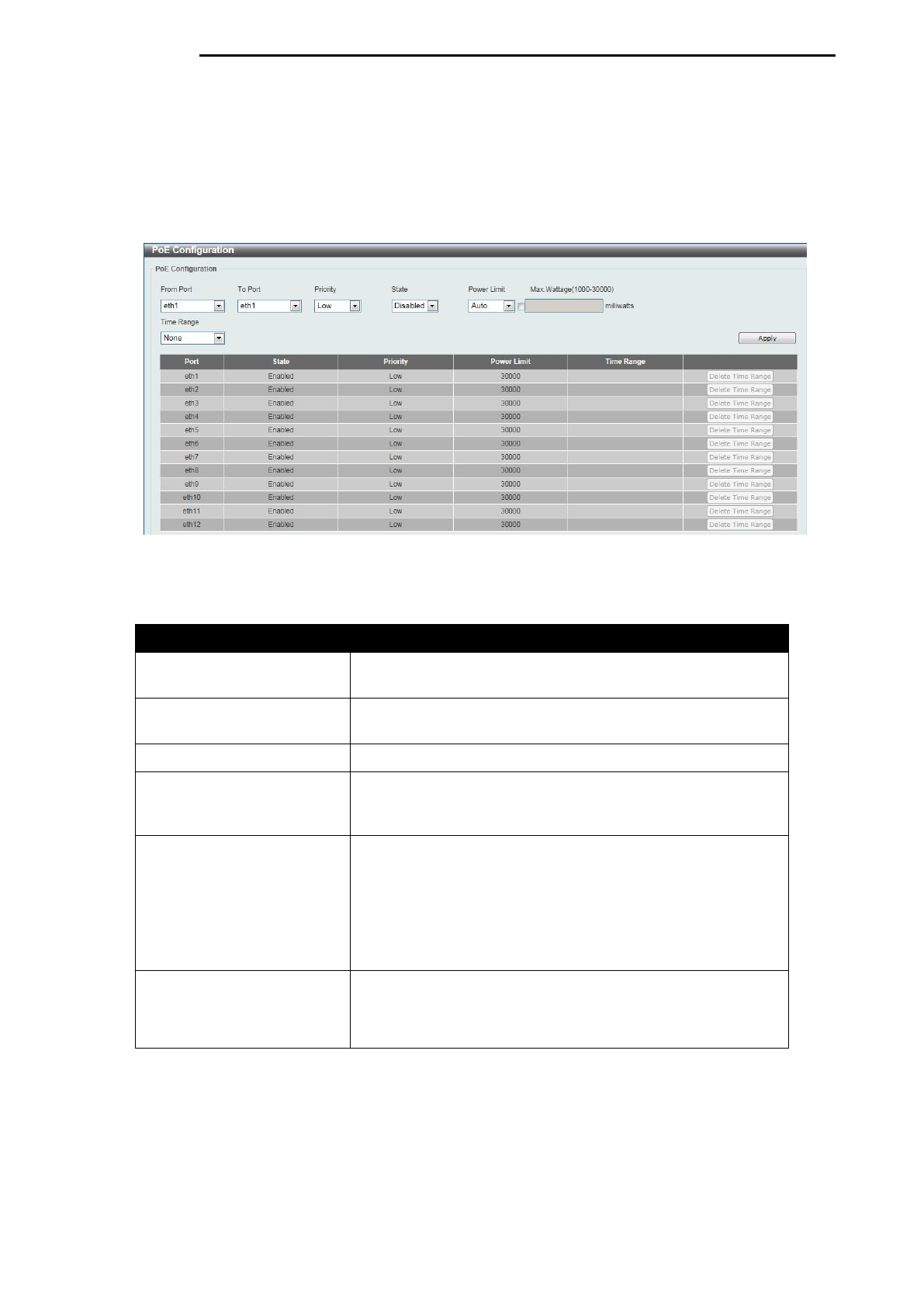

Figure 5- 12 PoE Configuration window

The fields that can be configured are described below:

Parameter

Description

From Port / To Port

Select the appropriate port range used for the configuration

here.

Priority

Select the priority for provisioning power to the port. Options

to choose from are

Critical

,

High

and

Low

.

State

Select this option to enable or disable the PoE functionality.

Power Limit

Select the power management mode for the PoE ports.

Options to choose from are

Auto, Class 1, Class 2, Class 3,

and Class 4

.

Max Wattage

When selecting

Auto

in the

Mode

drop-down list, this option

appears. Tick the check box and enter the maximum wattage

of power that can be provisioned to the auto-detected PD. If

the value is not entered, the class of the PD automatically

determines the maximum wattage which can be provisioned.

The valid range for maximum wattage is between 1000 mW

and 30000 mW.

Time Range

Select the

Time Range

from the drop-down list.

Note

: The

Time Range

drop down menu will only have

available options if a time profile has been created.

Click the

Delete Time Range

button to clear the setting in the corresponding Time Range field.

Click the

Apply

button to accept the changes made.

Note

: The

Max Wattage

option will only be available if the check box next to the input field is

enabled. When enabled, the Power Limit drop down menu will not be available.

Note:

If the switch failed to supply power to the IEEE 802.3at PD (Powered Device),
