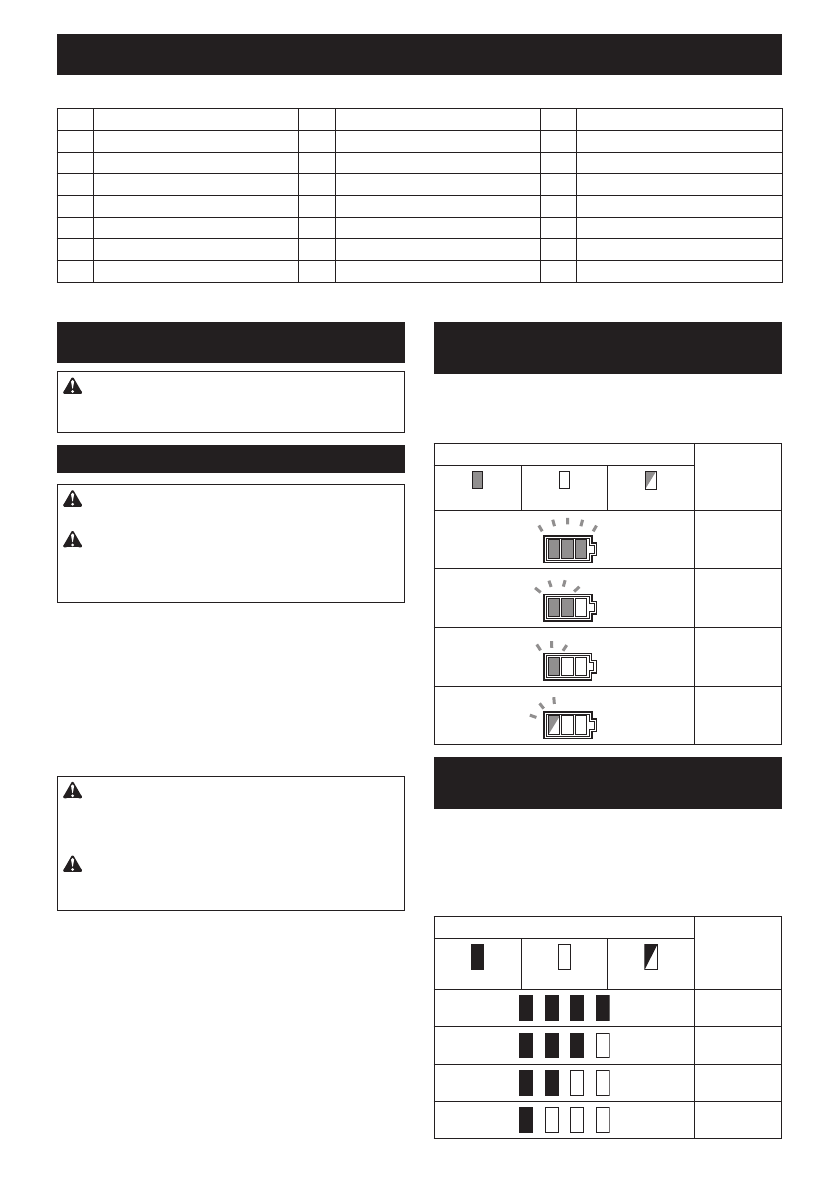

48 SUOMI

OSIEN KUVAUS

►

Kuva2

1

Akun merkkivalo

2

Tarkistuspainike

3

Liipaisinkytkin

4

Yläkahva

5

Lukitusvipu

6

Etukäsisuoja

7

Terälevy

8

Teräketju

9

Ketjusieppo

10

Vastamutteri

11

Ketjun säätöruuvi

12

Akkupaketti

13

Päävirran merkkivalo

14

Tilan merkkivalo

15

Päävirtakytkin

16

Kansi

17

Säätöruuvi (öljypumpulle)

18

Karabiinihaka

19

Etukahva

20

Öljysäiliön korkki

21

Kaarnapiikki

22

Terälevyn suojus

-

-

-

-

TOIMINTOJEN KUVAUS

HUOMIO:

Varmista aina ennen säätöjä ja

tarkastuksia, että työkalu on sammutettu ja akku-

paketti irrotettu.

Akun asentaminen tai irrottaminen

HUOMIO:

Sammuta työkalu aina ennen akun

kiinnittämistä tai irrottamista.

HUOMIO:

Pidä työkalusta ja akusta tiukasti

kiinni, kun irrotat tai kiinnität akkua.

 Jos akkupa-

ketti tai työkalu putoaa, ne voivat vaurioitua tai aiheut-

taa tapaturman.

►

Kuva3:

1.

 Punainen merkkivalo

2.

 Painike

3.

 Akkupaketti

Irrota akku painamalla akun etupuolella olevaa paini-

ketta ja vetämällä akku ulos työkalusta.
Akku liitetään sovittamalla akun kieleke rungon uraan ja

työntämällä se sitten paikoilleen. Työnnä akku pohjaan

asti niin, että kuulet sen napsahtavan paikoilleen. Jos

painikkeen yläpuolella näkyy punainen ilmaisin, akku ei

ole lukkiutunut täysin paikoilleen.

HUOMIO:

Työnnä akku aina pohjaan asti, niin

että punainen ilmaisin ei enää näy.

 Jos akku ei

ole kunnolla paikallaan, se voi pudota työkalusta ja

aiheuttaa vammoja joko sinulle tai sivullisille.

HUOMIO:

Älä käytä voimaa akun asennuk-

sessa.

 Jos akku ei liu’u paikalleen helposti, se on

väärässä asennossa.

Akun jäljellä olevan varaustason

ilmaisin

►

Kuva4:

1.

 Akun merkkivalo

2.

 Tarkistuspainike

Painamalla tarkistuspainiketta saat näkyviin akun vara-

ustason. Kumpikin akun ilmaisin vastaa yhtä akkua.

Akun merkkivalon tila

Akussa

jäljellä oleva

varaus

Päällä

Pois päältä

Vilkkuu

50 % - 100 %

20 % - 50 %

0 % - 20 %

Lataa akku

Akun jäljellä olevan varaustason

ilmaisin

Vain akkupaketeille ilmaisimella

►

Kuva5:

1.

 Merkkivalot

2.

 Tarkistuspainike

Painamalla tarkistuspainiketta saat näkyviin akun jäl

-

jellä olevan varauksen. Merkkivalot palavat muutaman

sekunnin ajan.

Merkkivalot

Akussa jäl-

jellä olevan

varaus

Palaa

Pois päältä

Vilkkuu

75% - 100%

50% - 75%

25% - 50%

0% - 25%
