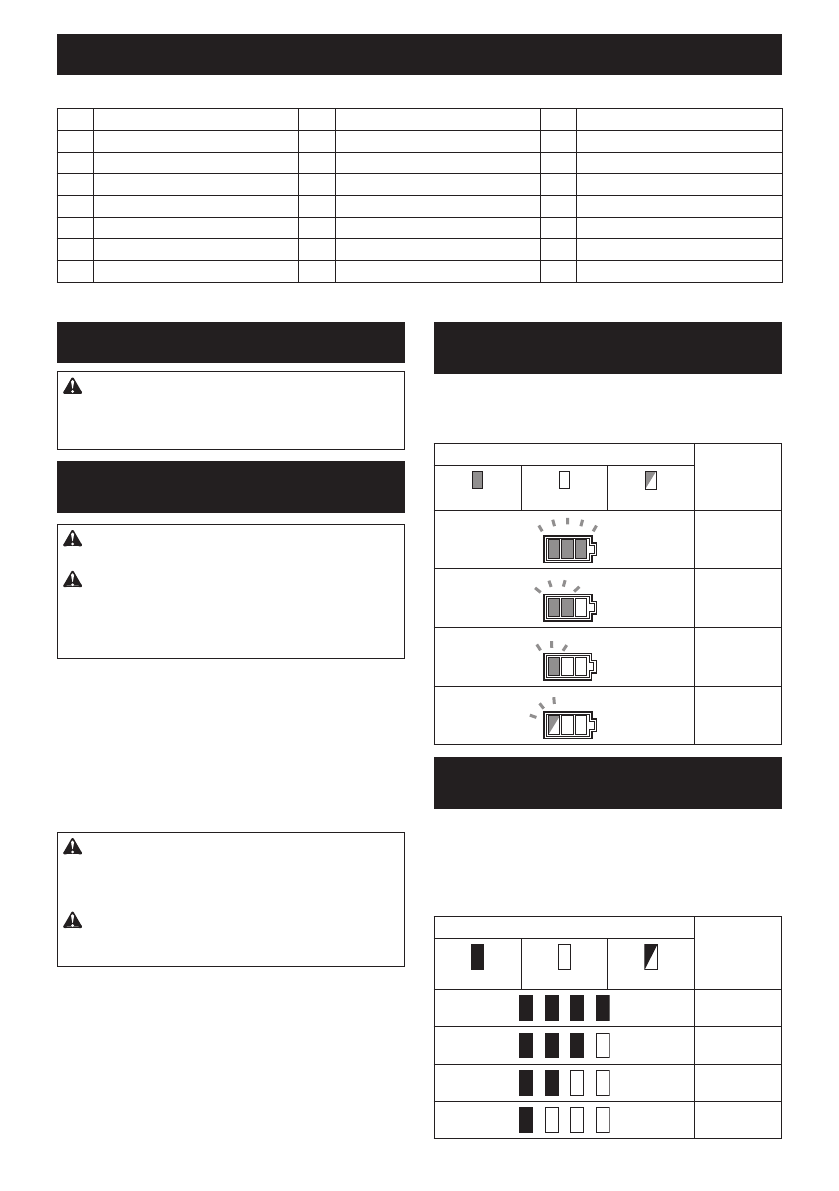

24 SVENSKA

BESKRIVNING AV DELAR

►

Fig.2

1

Batteriindikator

2

Kontrollknapp

3

Avtryckare

4

Övre handtag

5

Säkerhetsspärr

6

Främre handskydd

7

Svärd

8

Sågkedja

9

Kedjefångare

10

Låsmutter

11

Kedjeskruv

12

Batterikassett

13

Lampa för nätspänning

14

Lägesindikator

15

Strömbrytare

16

Lock

17

Justerskruv (för oljepump)

18

Karbinhake

19

Främre handtag

20

Oljetanklock

21

Barkskydd

22

Svärdskydd

-

-

-

-

FUNKTIONSBESKRIVNING

FÖRSIKTIGT:

Se alltid till att maskinen är

avstängd och batterikassetten borttagen innan

du justerar maskinen eller kontrollerar dess

funktioner.

Montera eller demontera

batterikassetten

FÖRSIKTIGT:

Stäng alltid av maskinen innan

du monterar eller tar bort batterikassetten.

FÖRSIKTIGT:

Håll stadigt i maskinen och

batterikassetten när du monterar eller tar bort

batterikassetten.

 I annat fall kan det leda till att de

glider ur dina händer och orsakar skada på maskinen

och batterikassetten samt personskada.

►

Fig.3:

1.

 Röd indikator

2.

 Knapp

3.

 Batterikassett

Ta bort batterikassetten genom att skjuta ner knap

-

pen på kassettens framsida samtidigt som du drar ut

batterikassetten.
Sätt i batterikassetten genom att rikta in tungan på

batterikassetten mot spåret i höljet och skjut den på

plats. Tryck in batterikassetten ordentligt tills den låser

fast med ett klick. Om du kan se den röda indikatorn på

knappens ovansida är den inte låst ordentligt.

FÖRSIKTIGT:

Sätt alltid i batterikassetten

helt tills den röda indikatorn inte längre syns.

I annat fall kan den oväntat falla ur maskinen och

skada dig eller någon annan.

FÖRSIKTIGT:

Montera inte batterikassetten

med våld.

 Om kassetten inte lätt glider på plats är

den felinsatt.

Indikerar kvarvarande

batterikapacitet

►

Fig.4:

1.

 Batteriindikator

2.

 Kontrollknapp

Tryck på kontrollknappen för att se kvarvarande batteri-

kapacitet. Batteriindikeringarna motsvarar varje batteri.

Batteriindikatorstatus

Kvarvarande

batterikapa-

citet

På

Av

Blinkar

50 % till

100 %

20 % till 50 %

0 % till 20 %

Ladda

batteriet

Indikerar kvarvarande

batterikapacitet

Endast för batterikassetter med indikator

►

Fig.5:

1.

 Indikatorlampor

2.

 Kontrollknapp

Tryck på kontrollknappen på batterikassetten för att se

kvarvarande batterikapacitet. Indikatorlamporna lyser i

ett par sekunder.

Indikatorlampor

Kvarvarande

kapacitet

Upplyst

Av

Blinkar

75% till 100%

50% till 75%

25% till 50%

0% till 25%
