Polski

 |

125

1 609 929 J94 • 6.11.06

Regulacji dokonuje się zawsze przy minimalnej
głębokości cięcia por.

„

Ustawianie głębokości

cięcia

“

, str. 125.

Najlepiej jest ułożyć elektronarzędzie na przedniej
części pokrywy

17

.

Zwolnić dźwignię

24

, opuścić piłę w kierunku

podstawy

14

 i ponownie dociągnąć dźwignię

24

.

Zwolnić śrubę

23

, ustawić klin

13

 wg podanych na

rysunku parametrów i dociągnąć śrubę

23

momentem dokręcania wynoszącym

8 – 9

Nm.

Demontaż/montaż klina rozdzielającego

Aby zdemontować klin rozdzielający

13

, należy

wykręcić śrubę

23

, a następnie wyjąć klin

13

.

Aby zamontować klin rozdzielający

13

, należy go

włożyć, a następnie unieruchomić za pomocą
śruby

23

. Po zakończeniu montażu należy

skontrolować jego ustawienie, postępując zgodnie
z umieszczonym powyżej opisem.

Odsyssanie pyłów/wiórów

f

Przed wszystkimi pracami przy elektronarzę-
dziu należy wyciągnąć wtyczkę z gniazda.

Montaż adaptera do odsysania pyłów
(zob. rys. F)

Nałożyć przystawkę

27

 na wyrzutnik wiórów

16

, aż

do zaskoczenia w zapadce. Do przystawki

27

można podłączyć wąż odsysający o średnicy
35 mm.

f

Nie wolno montować przystawki do
odsysania pyłu bez podłączonego
zewnętrznego źródła odsysania pyłu.

Może

dojść do zatkania się kanału ssącego.

f

Nie wolno montować worka na pył na
przystawkę do odsysania pyłu.

Może dojść do

zatkania się całego systemu odsysania pyłów.

Aby zagwarantować optymalną wydajność
odsysania, należy regularnie czyścić przystawkę
do odsysania pyłu

27

.

Odsysanie zewnętrzne

Połączyć wąż

31

 z odkurzaczem (osprzęt).

Sposoby przyłączenia do różnych odkurzaczy
umieszczone zostały na końcu niniejszej instrukcji.

Elektronarzędzie możne być zasilane
bezpośrednio poprzez gniazdo wtykowe
uniwersalnego odkurzacza firmy Bosch ze zdalnym
włączaniem. Odkurzacz uruchamiany jest
wówczas automatycznie w momencie załączenia
zasilania w elektronarzędziu.

Odkurzacz musi być dostosowany do rodzaju
obrabianego materiału.

Do odsysania szczególnie niebezpiecznych
dla zdrowia pyłów rakotwórczych należy używać
odkurzacza specjalnego.

Praca

Rodzaje pracy

f

Przed wszystkimi pracami przy elektro-
narzędziu należy wyciągnąć wtyczkę z gnia-
zda.

Ustawianie głębokości cięcia (zob. rys. C)

f

Głębokość cięcia musi być nastawiona
zgodnie z grubością przecinanego
materiału.

Ostrza piły powinny wystawać na

swojej wysokości poza materiał.

Zwolnić dźwignię mocującą

24

. Aby zmniejszyć

głębokość cięcia, należy podnieść pilarkę,
odciągając ją od podstawy

14

. Aby zwiększyć

głębokość cięcia należy opuścić pilarkę w kierunku
podstawy

14

. Ustawić właściwą głębokość cięcia,

posługując się podziałką i ponownie mocno
dociągnąć dźwignię mocującą

24

.

Siłę mocowania dźwigni

24

 można regulować. W

tym celu należy wykręcić dźwignię

24

, przestawić

o kąt co najmniej 30

°

 w kierunku przeciwnym do

ruchu wskazówek zegara i ponownie wkręcić.

Ustawianie kąta cięcia

Najlepiej jest ułożyć elektronarzędzie na przedniej
części pokrywy

17

.

Poluzować śruby motylkowe

7

 i

15

. Odchylić na

bok pilarkę i ustawić na podziałce

5

 pożądany kąt

cięcia. Ponownie dociągnąć śruby motylkowe

7

 i

15

.

Wskazówka:

W czasie wykonywania cięć

skośnych, głębokość cięcia jest w rzeczywistości
mniejsza, niż wartość ukazana na podziałce

25

.

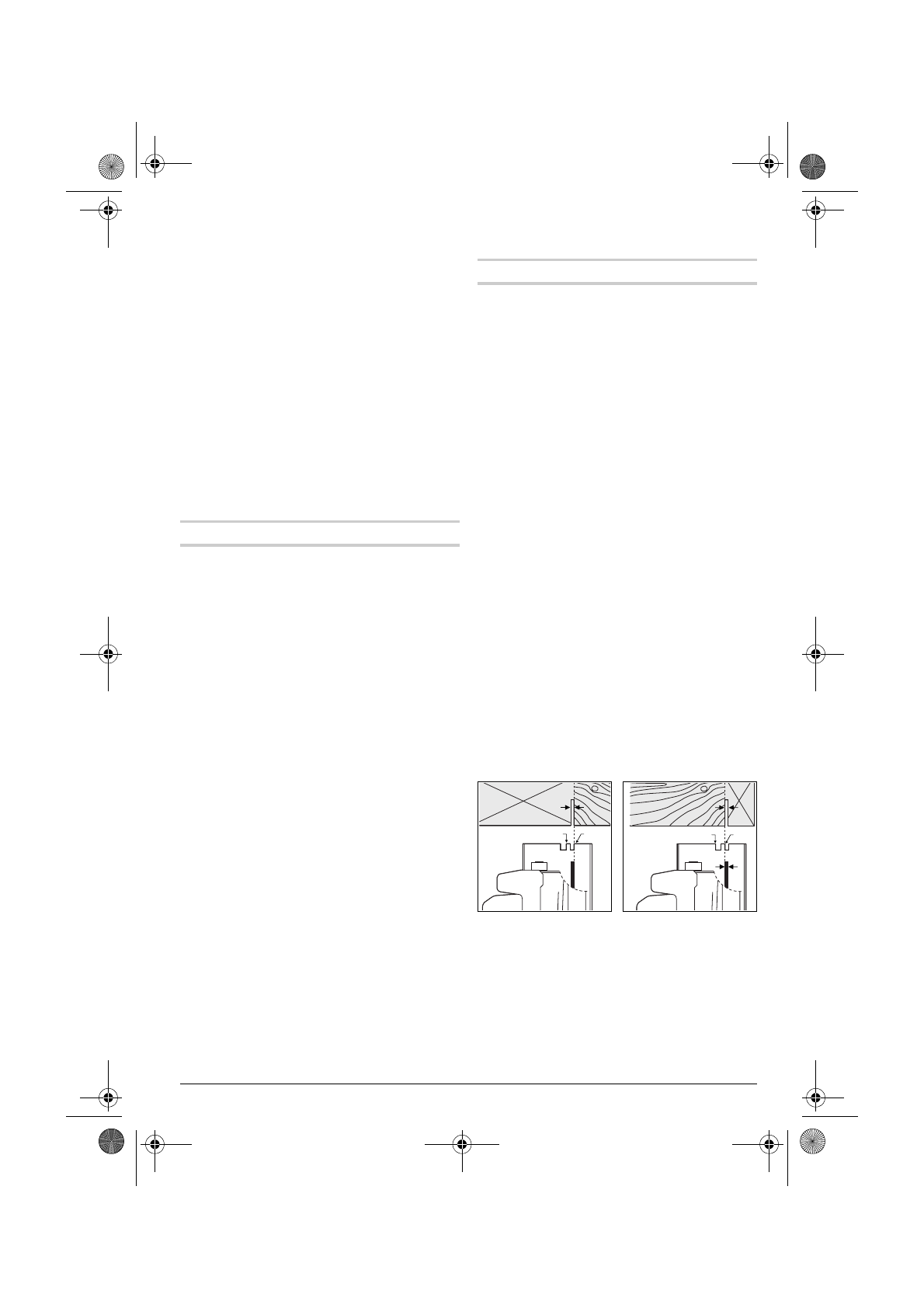

Wskaźniki cięcia

Wskaźnik cięcia 0

°

 (

10

) ukazuje ustawienie tarczy

przy cięciu pod kątem prostym. Wskaźnik cięcia
pod kątem 45

°

 (

9

) ukazuje pozycję tarczy przy

cięciu pod kątem 45

°

.

Dla wykonania precyzyjnego cięcia należy
przyłożyć pilarkę do elementu obrabianego tak, jak
pokazano na rysunku. Najlepsze efekty osiągnie
się, jeżeli przeprowadzi się uprzednio cięcie
próbne.

0

45

0

45
