Magyar

 |

151

1 609 929 J94 • 6.11.06

A szerszám kicseréléséhez az elektromos
kéziszerszámot a legcélszerűbb a

17

 védőburkolat

homlokoldalára fektetni.

Oldja ki a

24

 szorító kart, húzza el a fűrészt a

14

alaplaptól és ismét húzza meg szorosra a

24

szorító kart.

Lazítsa ki a

23

 csavart, állítsa be a

13

 feszítőéket az

ábrán megadott méretre, majd húzza meg szorosra

8 – 9

Nm meghúzási nyomatékkal a

23

 csavart.

A feszítőék le- és felszerelése

A

13

 feszítőék leszereléséhez csavarja ki a

23

csavart, majd vegye ki a

13

 feszítőéket.

A beszereléshez helyezze be, majd a

23

 csavarral

rögzítse a

13

 feszítőéket. Ezután a fentiekben

leírtak szerint ellenőrizze a feszítőék beállítását.

Por- és forgácselszívás

f

Az elektromos kéziszerszámon végzendő
bármely munka megkezdése előtt húzza ki a
csatlakozó dugót a dugaszoló aljzatból.

Az elszívó adapter felszerelése
(lásd az „F” ábrát)

Dugja fel a

27

 elszívó-adaptert a

16

forgácskivetőre, amíg az be nem pattan a helyére.
A

27

 elszívó-adapterre fel lehet szerelni egy 35 mm

átmérőjű elszívó tömlőt.

f

Az elszívó-adaptert az arra csatlakoztatott
külső porelszívás nélkül nem szabad
felszerelni.

Ellenkező esetben az elszívó

csatorna eldugulhat.

f

Az elszívó-adapterhez nem szabad
porzsákot csatlakoztatni.

Ellenkező esetben

az elszívó rendszer eldugulhat.

Az optimális elszívás biztosítására a

27

 elszívó-

adaptert rendszeresen meg kell tisztítani.

Külső porelszívás

Csatlakoztassa a

31

 elszívó tömlőt egy

porszívóhoz (külön tartozék). A különböző
porszívókhoz való csatlakozók áttekintése ezen
Útmutató végén található.

Az elektromos kéziszerszámot közvetlenül hozzá
lehet csatlakoztatni egy távindító szerkezettel
ellátott univerzális Bosch porszívóhoz. Ez az
elektromos kéziszerszám bekapcsolásakor
automatikusan elindul.

A porszívónak alkalmasnak kell lennie a megmun-
kálásra kerülő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő
hatású vagy száraz porok elszívásához egy
speciálisan erre a célra gyártott porszívót kell
használni.

Üzemeltetés

Üzemmódok

f

Az elektromos kéziszerszámon végzendő
bármely munka megkezdése előtt húzza ki a
csatlakozó dugót a dugaszoló aljzatból.

A vágási mélység beállítása (lásd a „C” ábrát)

f

A vágási mélységet a munkadarab
vastagságának megfelelően kell
megválasztani.

A fűrészlapból a munkadarab

alatt kevesebb mind egy teljes
fogmagasságnyinak kell kilátszania.

Oldja ki a

24

 szorító kart. Kisebb vágási

mélységekhez húzza el a fűrészt a

14

 alaplaptól,

nagyobb vágási mélységekhez nyomja el a fűrészt
a

14

 alaplap felé. Állítsa be a vágási mélységi

skálán a kívánt méretet. Húzza meg ismét szorosra
a

24

 szorító kart.

a

24

 szorító kar szorító erejét utána lehet állítani.

Ehhez csavarja le a

24

 szorító kart, majd az

óramutató járásával ellenkező irányban legalább
30

°

 -kal elforgatva ismét csavarozza fel szorosra.

A sarkalószög beállítása

A szerszám kicseréléséhez az elektromos
kéziszerszámot a legcélszerűbb a

17

 védőburkolat

homlokoldalára fektetni.

Oldja ki a

7

 és

15

 szárnyascsavart. Forgassa el

oldalra a fűrészt. Állítsa be a

5

 vágási mélységi

skálán a kívánt méretet. Húzza meg ismét szorosra
a

7

 és

15

 szárnyascsavart.

Megjegyzés:

Sarokvágás esetén a vágási mélység

kisebb, mint a

25

 vágási mélység skálán kijelzett

érték.

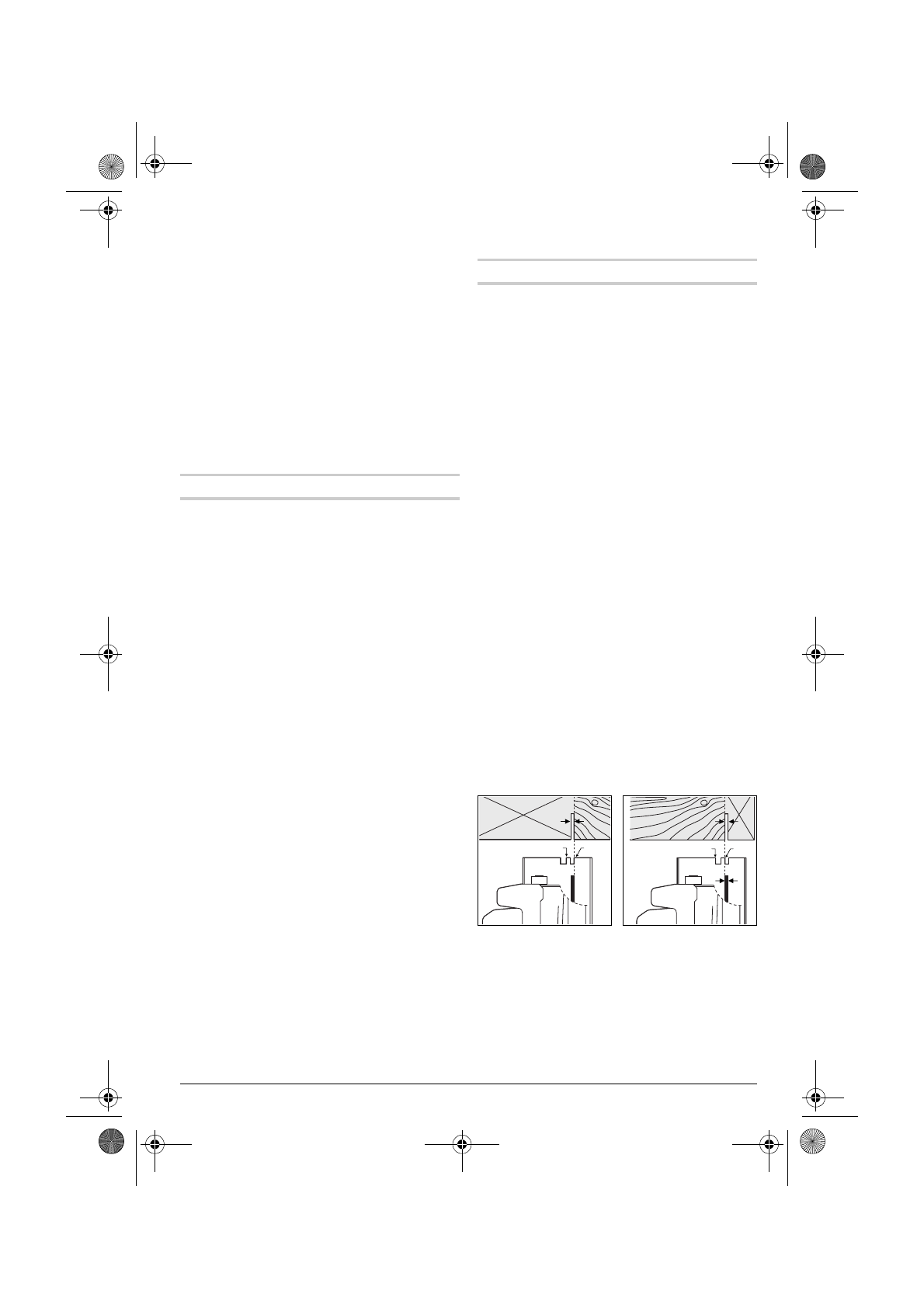

Vágási jelek

A 0

°

 (

10

) vágási jel a fűrészlapnak a derékszögű

vágások esetén elfoglalt helyzetét helyzetét jelzi. A
45

°

 (

9

) vágási jel a fűrészlapnak a 45

°

-os vágások

esetén elfoglalt helyzetét jelzi.

Pontos méretrevágáshoz az ábrán látható módon
helyezze fel a körfűrészt a munkadarabra. Hajtson
végre legalább egy próbavágást.

0

45

0

45
