| Deutsch
1 609 929 J94 • 6.11.06
Staub-/Späneabsaugung
f
Ziehen Sie vor allen Arbeiten am Elektro-
werkzeug den Netzstecker aus der Steck-
dose.
Absaugadapter montieren (siehe Bild F)
Stecken Sie den Absaugadapter
27
auf den Spanaus-
wurf
16
bis er einrastet. An den Absaugadapter
27
kann ein Absaugschlauch mit einem Durchmesser
von 35 mm angeschlossen werden.
f
Der Absaugadapter darf nicht ohne ange-
schlossene Fremdabsaugung montiert sein.
Der Absaugkanal kann sonst verstopft werden.
f
An den Absaugadapter darf kein Staubsack
angeschossen werden.
Das Absaugsystem
kann sonst verstopft werden.
Zur Gewährleistung einer optimalen Absaugung muss
der Absaugadapter
27
regelmäßig gereinigt werden.
Fremdabsaugung
Verbinden Sie den Absaugschlauch
31
mit einem
Staubsauger (Zubehör). Eine Übersicht zum
Anschluss an verschiedene Staubsauger finden Sie
am Ende dieser Anleitung.
Das Elektrowerkzeug kann direkt an die Steckdose
eines Bosch-Allzwecksaugers mit Fernstarteinrich-
tung angeschlossen werden. Dieser wird beim Ein-
schalten des Elektrowerkzeuges automatisch
gestartet.
Der Staubsauger muss für den zu bearbeitenden
Werkstoff geeignet sein.
Verwenden Sie beim Absaugen von besonders
gesundheitsgefährdenden, krebserzeugenden oder
trockenen Stäuben einen Spezialsauger.
In Deutschland werden für Holzstäube auf Grund
TRGS 553 geprüfte Absaugeinrichtungen gefordert,
die interne Absaugvorrichtung darf im gewerblichen
Bereich nicht verwendet werden. Für andere Materia-
lien muss der gewerbliche Betreiber die speziellen
Anforderungen mit der zuständigen Berufsgenossen-
schaft klären.
Betrieb
Betriebsarten
f
Ziehen Sie vor allen Arbeiten am Elektro-
werkzeug den Netzstecker aus der Steck-
dose.
Schnitttiefe einstellen (siehe Bild C)
f
Passen Sie die Schnitttiefe an die Dicke des
Werkstücks an.
Es sollte weniger als eine volle
Zahnhöhe unter dem Werkstück sichtbar sein.
Lösen Sie den Spannhebel
24
. Für eine kleinere
Schnitttiefe ziehen Sie die Säge von der Grundplatte
14
weg, für eine größere Schnitttiefe drücken Sie die
Säge zur Grundplatte
14
hin. Stellen Sie das
gewünschte Maß an der Schnitttiefenskala ein. Zie-
hen Sie den Spannhebel
24
wieder fest.
Die Spannkraft des Spannhebels
24
kann nachge-
stellt werden. Schrauben Sie dazu den Spannhebel
24
ab und schrauben Sie ihn um mindestens 30 °
gegen den Uhrzeigersinn versetzt wieder fest.
Gehrungswinkel einstellen
Legen Sie das Elektrowerkzeug am besten auf die
Stirnseite der Schutzhaube
17
.
Lösen Sie die Flügelschrauben
7
und
15
. Schwenken
Sie die Säge seitlich. Stellen Sie das gewünschte
Maß an der Skala
5
ein. Schrauben Sie die Flügel-
schrauben
7
und
15
wieder fest.
Hinweis:
Bei Gehrungsschnitten ist die Schnitttiefe
kleiner als der angezeigte Wert auf der Schnitttiefen-
skala
25
.

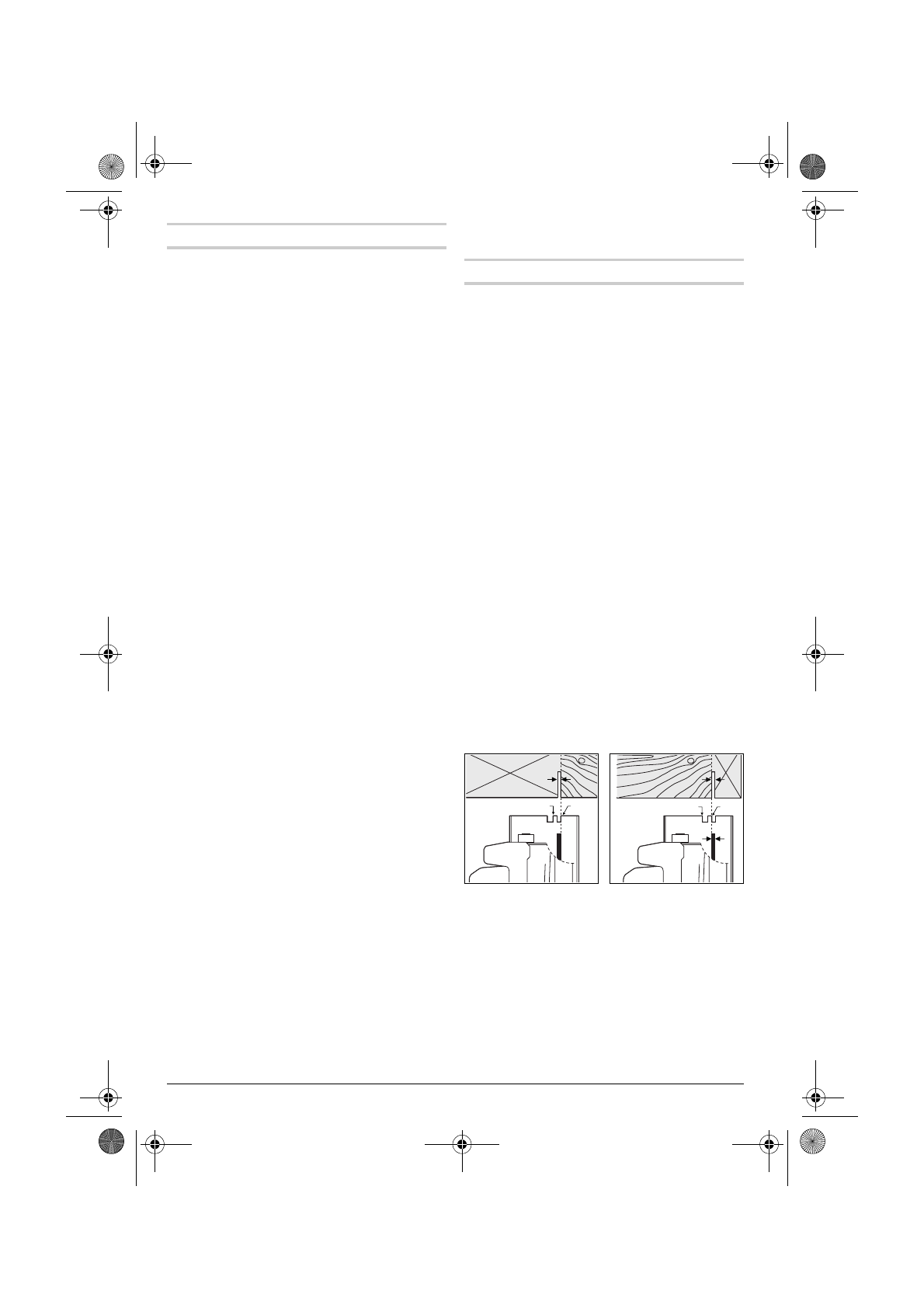

Schnittmarkierungen
Die Schnittmarkierung 0 ° (
10
) zeigt die Position des
Sägeblattes bei rechtwinkligem Schnitt. Die Schnitt-
markierung 45 ° (
9
) zeigt die Position des Sägeblattes
bei 45 °-Schnitt.
Für einen maßgenauen Schnitt setzen Sie die Kreis-
säge wie im Bild gezeigt an das Werkstück. Führen
Sie am besten einen Probeschnitt durch.
0
45
0
45
