Корпусты орнату

Пешті ас үй жиһазына кіріктіріп орнату керек болса, пештің пластик беттері мен
желімделген бөліктері 90 °C градусқа төзімді болуға тиіс. Samsung пештен бөлінген
қызудан жиһазға келген зақымға жауапты емес.
Пешті дұрыс желдету керек. Корпустың астыңғы сөресі мен тірегіш қабырғасының
арасына желдету үшін шамамен 50 мм бос орын қалдыру керек. Пешті жұмыс
бетінің астына орнатсаңыз, жұмыс бетін орнату нұсқауларын орындаңыз.

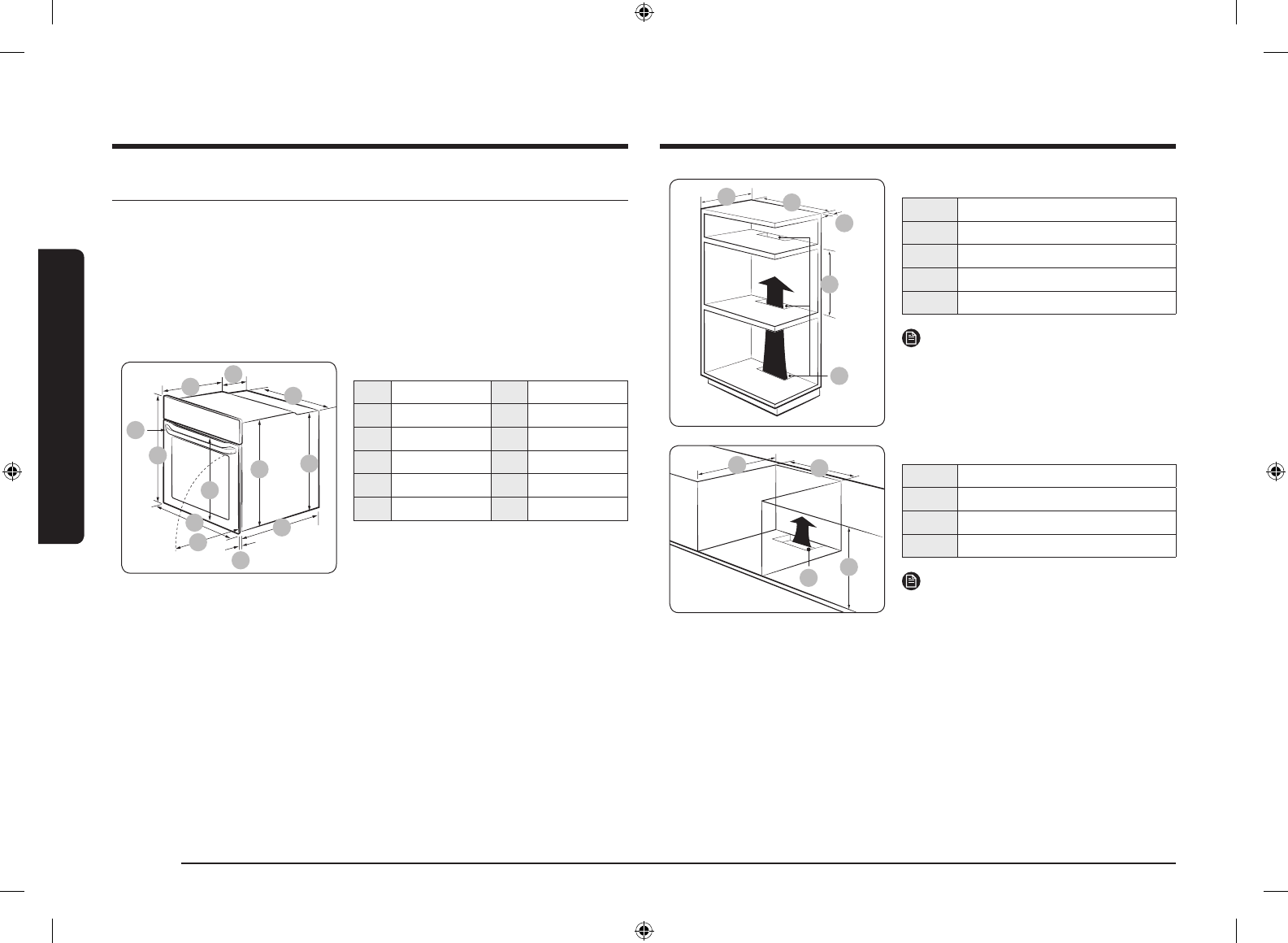

Орнатуға қажетті өлшемдер

D

E

C

B

A

L

K

J

I

F

H

G

Пеш (мм)

A

560

G

Ең көбі 506

B

175

H

Ең көбі 494

C

370

I

21

D

Ең көбі 50

J

549

E

595

K

572

F

595

L

550

D

C

B

A

E

Кіріктірілген корпус (мм)

A

Кемінде 550

B

Кемінде 560

C

Кемінде 50

D

Кемінде 590 - Ең көбі 600

E

Кемінде 460 x Кемінде 50

ЕСКЕРТПЕ

Кіріктірілген қаптаманың қызуды шығару
және ауаны таратуға арналған саңылаулары

(E)

 бар болуға тиіс.

D

C

B

A

Раковинаның астына (мм)

A

Кемінде 550

B

Кемінде 560

C

Кемінде 600

D

Кемінде 460 x Кемінде 50

ЕСКЕРТПЕ

Кіріктірілген қаптаманың қызуды шығару
және ауаны таратуға арналған саңылаулары

(D)

 бар болуға тиіс.
