8  Русский

Ус

тановк

а

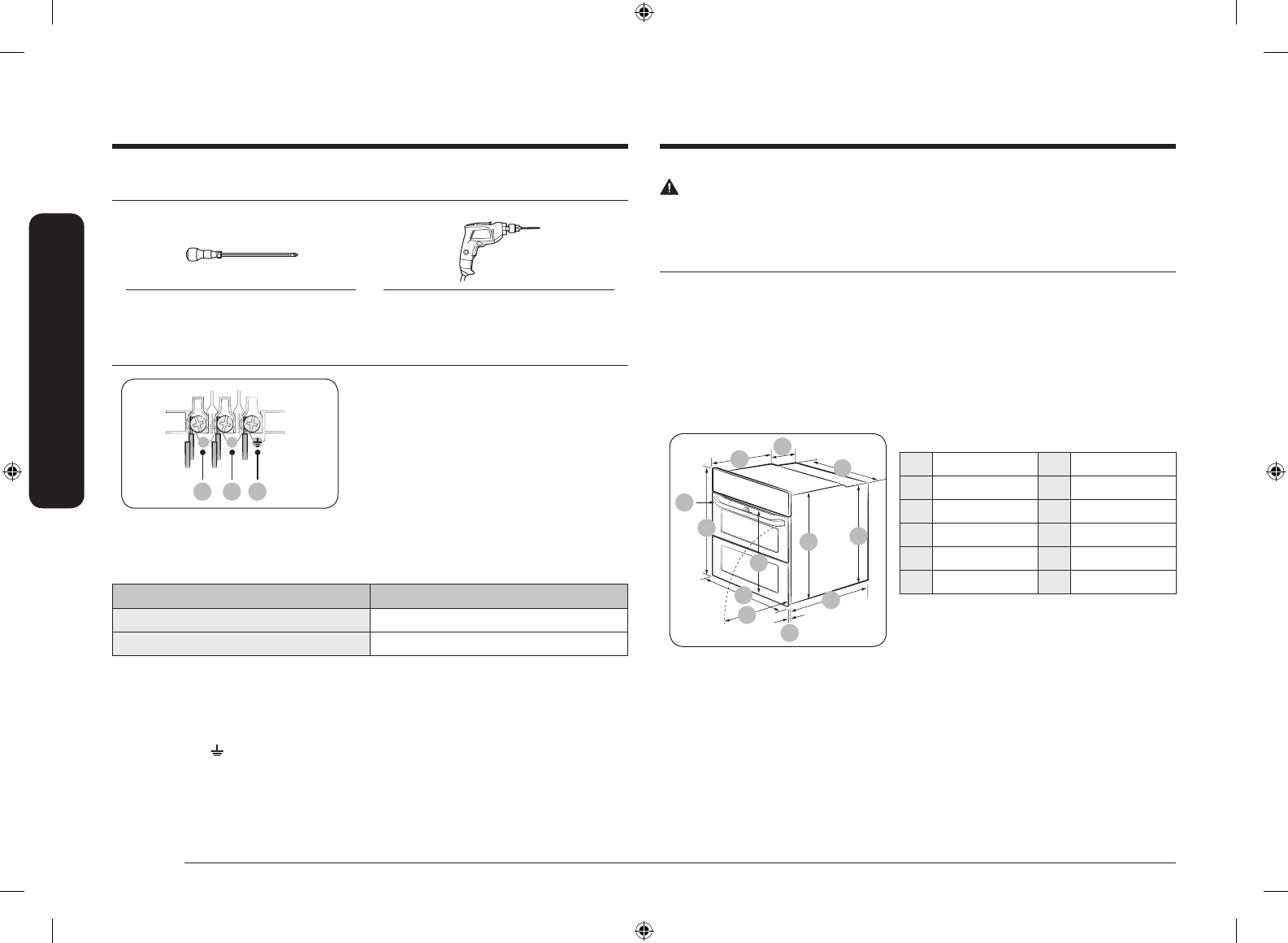

Установка

Подготовка к установке духового шкафа

Отвертка Phillips

Дрель

Подключение к источнику питания

01 02 03

L

N

01

КОРИЧНЕВЫЙ или ЧЕРНЫЙ

02

СИНИЙ или БЕЛЫЙ

03

ЖЕЛТЫЙ или ЗЕЛЕНЫЙ

Подключите кабель питания духового шкафа к
розетке электросети. Если штепсельная розетка
недоступна по причине допустимых ограничений
тока, используйте многополюсный выключатель (с
расстоянием между контактами не менее 3 мм) в
соответствии с требованиями техники безопасности.
Используйте кабель питания типа H05 RR-F или H05 VV-F
с минимальным сечением 1,5–2,5 мм² и достаточной
длины.

Номинальный ток (А)

Минимальная площадь поперечного сечения

10 < А ≤ 16

1,5 мм

2

16 < А ≤ 25

2,5 мм

2

Проверьте информацию о максимально входном токе в спецификации на табличке, прикрепленной к
духовому шкафу.
С помощью отвертки откройте заднюю крышку духового шкафа и выкрутите винты крепления скобы
кабеля. Затем подключите провода электропитания к соответствующим клеммам.
Клемма со значком ( ) предназначена для подключения к заземлению. Сначала подключите желтый
и зеленый провода (заземление), которые должны быть длиннее других проводов. При подключении
к штепсельной розетке духовой шкаф следует установить таким образом, чтобы розетка находилась
в легкодоступном месте. Компания Samsung не несет ответственности за несчастные случаи,
произошедшие из-за неправильного заземления или его отсутствия.

ПРЕДУПРЕЖДЕНИЕ

Не наступайте на провода, не допускайте их перекручивания и держите их на достаточном расстоянии
от нагревающихся частей духового шкафа.

Установка в отсек кухонной мебели

При установке духового шкафа в отсек встроенной мебели его пластиковые поверхности и клей,
используемый для крепления, должны выдерживать температуру до 90 °C. Компания Samsung не несет
ответственности за повреждения мебели в результате нагревания духового шкафа.
Необходимо обеспечить достаточную вентиляцию духового шкафа. Для этого оставьте зазор,
составляющий примерно 50 мм, между нижней полкой и стенкой отсека. При установке духового шкафа
под варочной панелью следуйте инструкциям по установке для варочной панели.

Минимальные размеры отсека

D

E

C

B

A

L

K

J

I

F

H

G

Духовой шкаф (мм)

A

560

G

Макс. 506

B

175

H

Макс. 494

C

370

I

21

D

Макс. 50

J

549

E

595

K

572

F

595

L

550
