8 Қазақ

Орнат

у

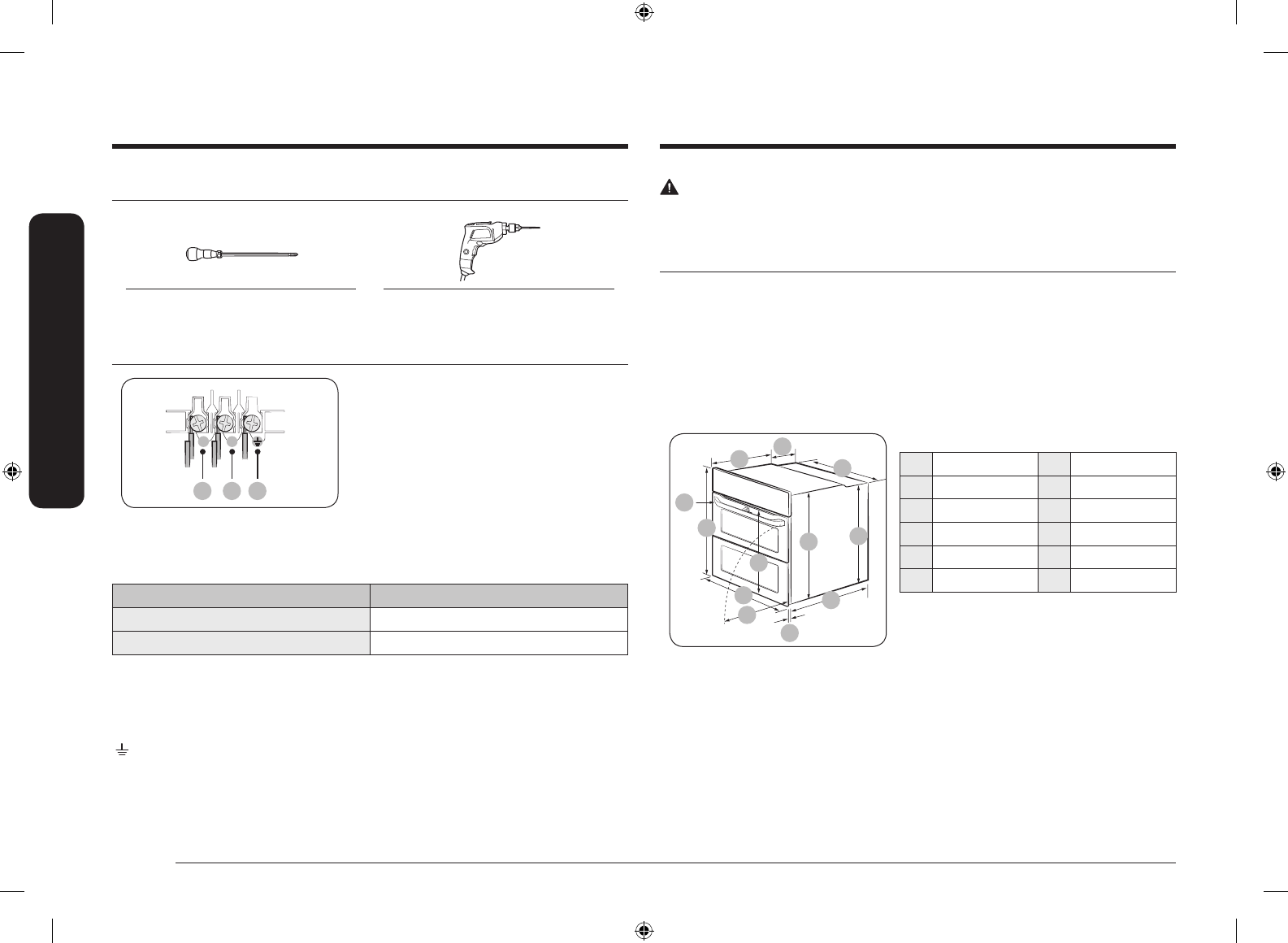

Орнату

Пешті орнатуға дайындау

Phillips бұрағышы

Бұрғы

Қуат көзіне қосу

01 02 03

L

N

01

ҚОҢЫР немесе ҚАРА

02

КӨК немесе АҚ

03

САРЫ немесе ЖАСЫЛ

Егер токқа байланысты шектеулердің себебімен
штепсель розеткасы қол жетімсіз болса,
қауіпсіздік стандартына сай келу үшін көп полюсті
оқшаулағыш қосқышты (кем дегенде арасында
3 мм бос орын бар) пайдаланыңыз. H05 RR-F
немесе H05 VV-F тұрпатты, қимасы, кемінде
1,5-2,5 мм² болатын, ұзындығы жеткілікті қуат
сымын пайдаланыңыз.

Номиналды ток (A)

Көлденең қиманың ең аз ауданы

10 < A ≤ 16

1,5 мм

2

16 < A ≤ 25

2,5 мм

2

Пешке жапсырылған кестедегі спецификациялардан шығыс қуатының параметрлерін қараңыз.
Пештің артқы қақпағын бұранда бұрағышты пайдаланып ашыңыз және сымның
қапсырмасындағы бұрандаларды алыңыз. Содан кейін қуат сымдарын тиісті қосылым
ағытпаларына жалғаңыз.
( ) ағытпасы жерге тұйықтауға арналған. Әуелі басқа сымдардан ұзын болатын сары және
жасыл сымдарды (жерге тұйықтауға арналған) жалғаңыз. Штепсель розеткасына қосатын
кезде, пешті орнатқаннан кейін розетка қол жететін жерде тұруға тиіс. Samsung компаниясы
құрылғы жерге мүлдем қосылмағаны немесе дұрыс қосылмағаны үшін жауапкершілік
көтермейді.

ЕСКЕРТУ

Сымдарды баспаңыз немесе бұралып кетуіне жол бермеңіз, оларды пештің қызып тұратын
бөлшектерінен алыс ұстаңыз.

Асүй жиһазы бөлігіне орнату

Пешті ас үй жиһазына кіріктіріп орнату керек болса, пештің пластик беттері және бекіту үшін
пайдаланылатын желім 90 °C градусқа төзімді болуға тиіс. Samsung компаниясы пештен
бөлінген қызудан жиһазға келген зақымға жауапты емес.
Пешті дұрыс желдету керек. Бұл үшін корпустың астыңғы сөресі мен тірегіш қабырғасының
арасына желдету үшін шамамен 50 мм бос орын қалдыру керек. Пешті пісіру панелінің астына
орнатсаңыз, пісіру панелін орнату нұсқауларын орындаңыз.

Орнатуға қажетті өлшемдер

D

E

C

B

A

L

K

J

I

F

H

G

Пеш (мм)

A

560

G

Ең көбі 506

B

175

H

Ең көбі 494

C

370

I

21

D

Ең көбі 50

J

549

E

595

K

572

F

595

L

550
