маршрутный бортовой компьютер ШТАТ Шеви Матрикс-М

                                   8

УСТАНОВКА БК НА АВТОМОБИЛИ С БКЛ (БЛОК КОНТРОЛьНЫх ЛАМП) ДО 2009 Г.

ПЕРЕД НАЧАЛОМ РАБОТЫ ОТКЛЮЧИТЕ КЛЕММУ “МАССА” ОТ АККУМУЛяТОРНОй БАТАРЕИ!

5.1

  Извлеките  БКЛ  (поз.  6)  (см.

Рис.5

)  из  панели  приборов  и  отсоедините  его  разъём.  В  дальнейшей  эксплуатации

автомобиля БКЛ не понадобится, поэтому его можно убрать в комплект запчастей.

5.2

 Снимите пластиковый щиток панели приборов, для чего:

а.

 Извлеките декоративные заглушки (поз. 1) и (поз. 2) (см.

Рис.5

).

б.

 Выверните 2 самонарезающих винта, расположенных под ними.

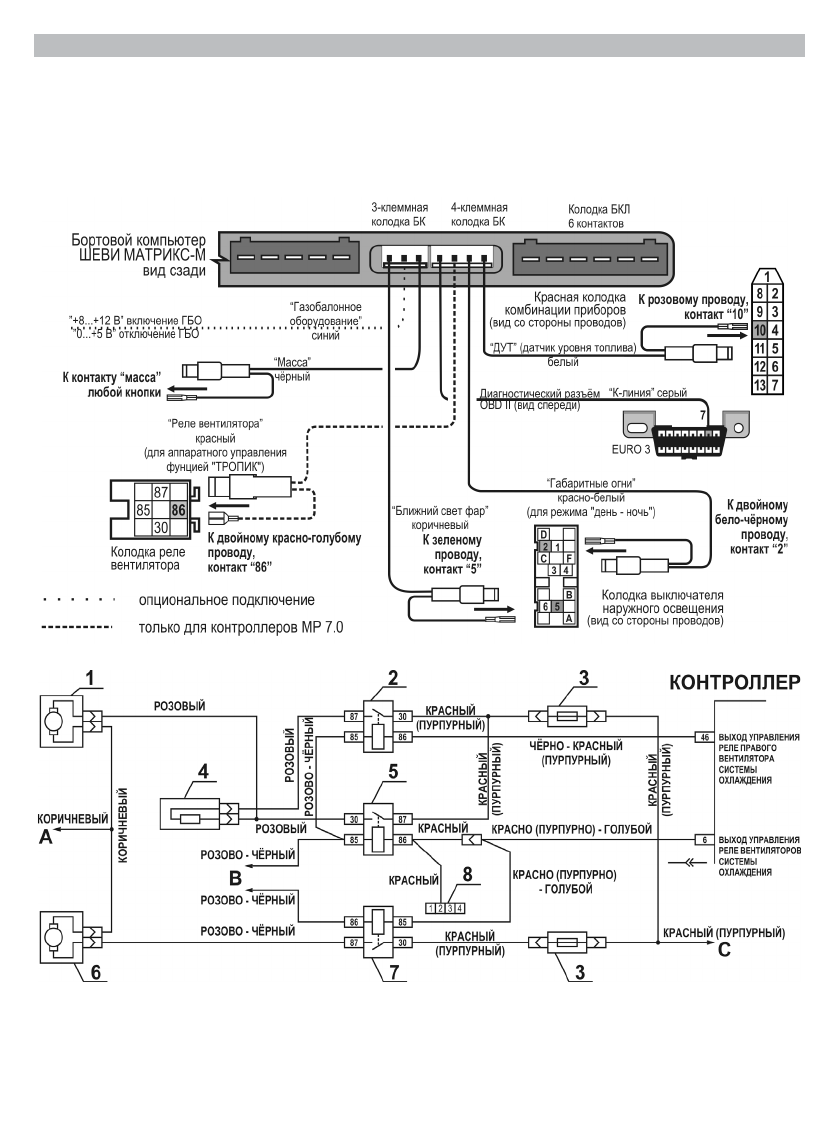

Рис. 13

 Электрическая цепь управления вентиляторов системы охлаждения

1  –  правый  электродвигатель  вентилятора  системы  охлаждения  двигателем;  2  –  дополнительное  реле;  3  –  предо-

хранитель;  4  –  дополнительный  резистор;  5  –  реле  включения  правого  электро-двигателя;  6  –  левый  электродви-

гатель  вентилятора  системы  охлаждения  двигателем;  7  –  реле  включения  левого  электродвигателя;  А  –  к  клем-

ме  “

–

”  аккумуляторной  батареи;  В  –  к  главному  реле;  С  –  к  клемме  “

+

  “  аккумуляторной  батареи;  8  –  4-х  контактная

колодка с красным проводом “РЕЛЕ ВЕНТИЛяТОРА” из жгута БК (остальные провода от колодки из жгута БК не показаны).

Рис. 12

 схема подключения  жгута №1 и №3 для а/м c БКЛ до 2009 г.
