маршрутный бортовой компьютер ШТАТ Шеви Матрикс-М

                                   4

5.1

  Извлеките  БКЛ  (поз.  6)  (см.

Рис.5

)

из  панели  приборов  и  отсоедините  его

разъём.  В  дальнейшей  эксплуатации

автомобиля  БКЛ  не  понадобится,

поэтому  его  можно  убрать  в  комплект

запчастей.

5.2

  Снимите  пластиковый  щиток  панели

приборов, для чего:

а.

  Извлеките  декоративные  заглушки

(поз. 1) и (поз. 2) (см.

Рис.5

).

б.

  Выверните  2  самонарезающих  винта,

расположенных под ними.

в.

  Выверните  2  самонарезающих

винта  (поз.  3,

Рис.5

),  расположенных

вертикально над комбинацией приборов.

г.

  Аккуратно  извлеките  щиток  панели

приборов,  начиная  с  правого  угла

(слева находится направляющая в виде

“язычка”, а в районе поз. 7 (см.

Рис.5

) с обратной стороны щитка панели приборов находится

“защёлка”).

д.

 Отсоедините колодки  жгута проводов от переключателей, запомнив их последовательность,

чтобы не перепутать при сборке щитка панели приборов.

5.3

 Снимите комбинацию приборов, для чего:

а.

 Выверните 2 самонарезающих винта, удерживающих комбинацию приборов.

б.

 Выньте её, отсоединив колодки  жгута проводов.

5.4

Подключение жгута №1. (см.

Рис.6

)

а.

  К  контакту  10  красной  13  -  контактной  колодки  комбинации  приборов  подходит

розовый

провод (заводской). Извлеките этот контакт из колодки, вставьте на его место контакт с

белым

 проводом из жгута №1, а

вынутый контакт соедините с одиночным разъемом на

белом

 проводе в жгуте №1.

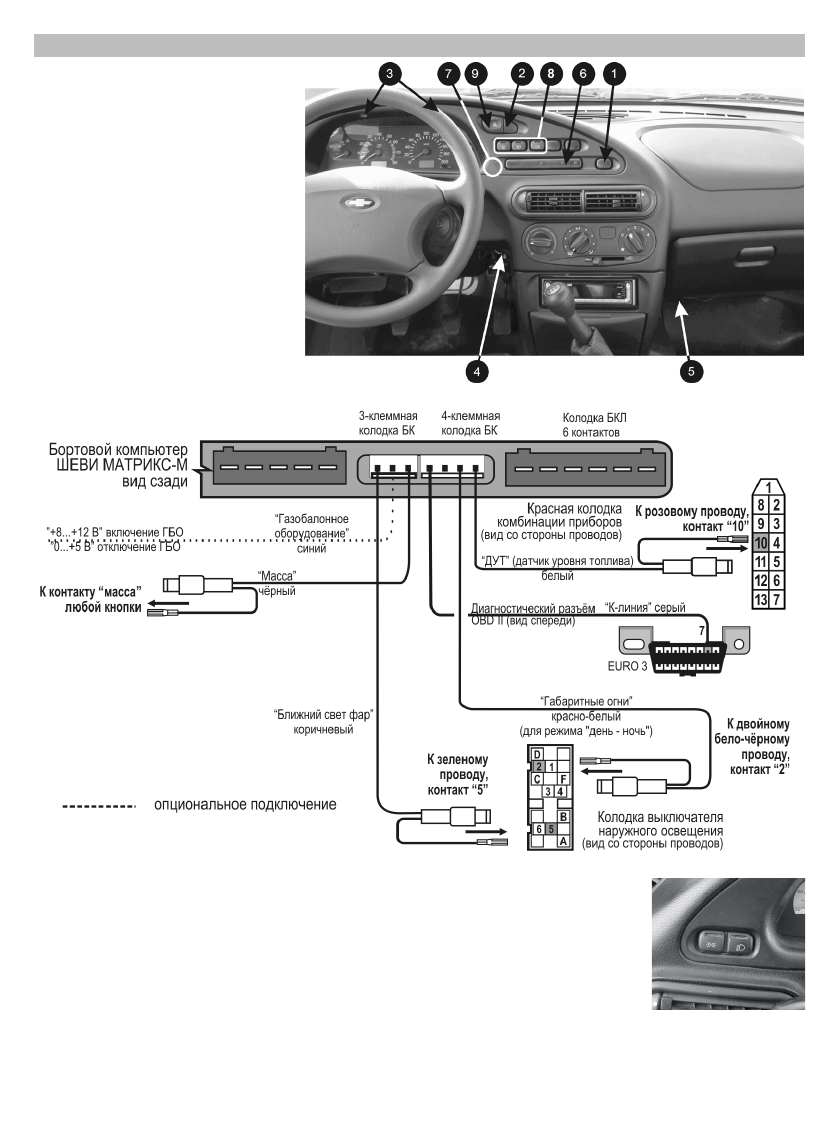

Рис. 5

Вид на панель приборов

Рис. 6

 схема подключения

жгутов №1 и №3

 для а/м c БКЛ АБс и ПБ после 08.2011 г.

Рис. 7

Выключатель

наружного освещения
