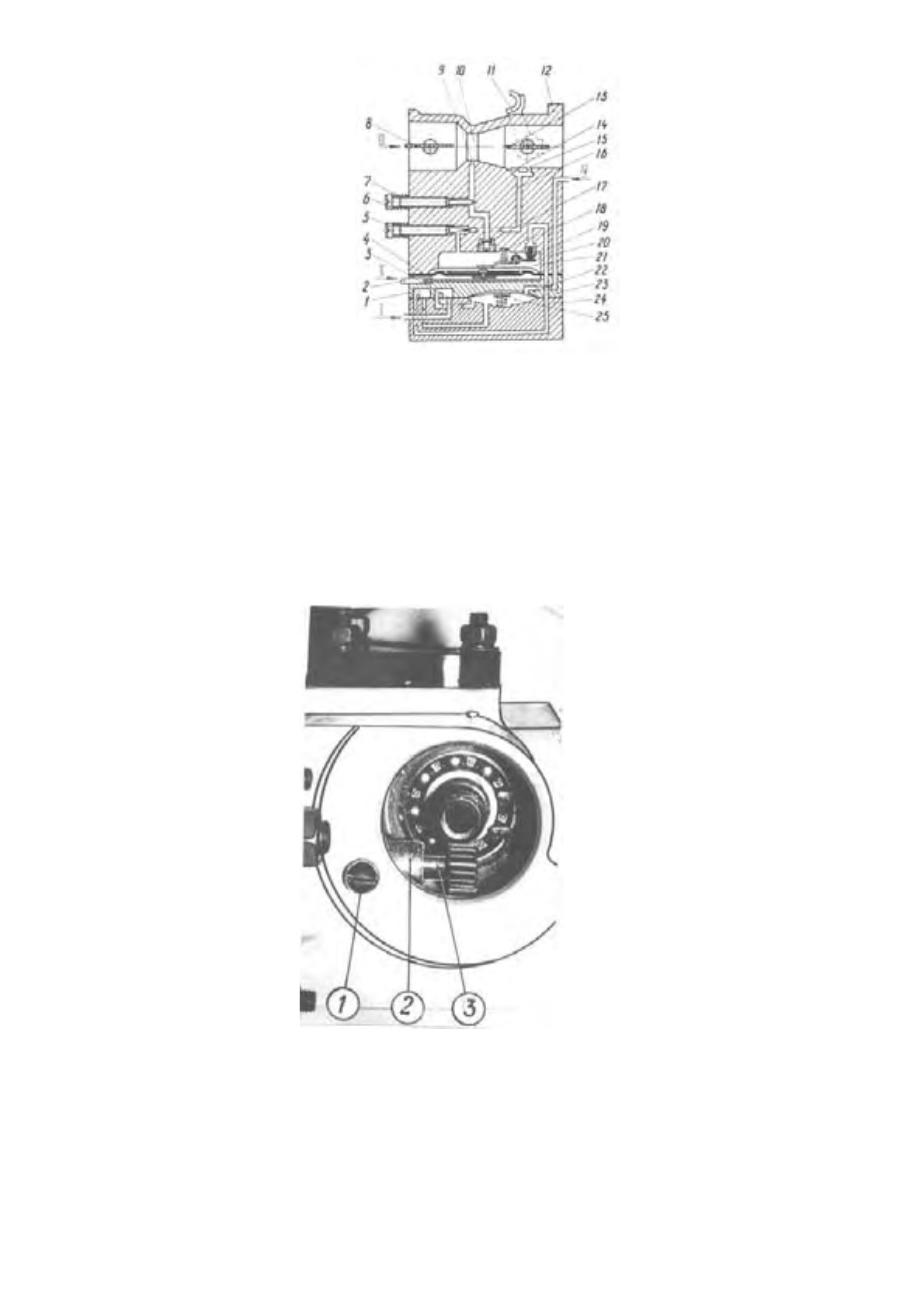

Рисунок
12 —
Принципиальная
схема
карбюратора
КМП
-100
У
1 —
впускной
клапан
; 2 —
кнопка
; 3 —
всасывающий
клапан
; .4 —
мембрана
карбюратора
; 5 —
винт
малого
газа
; 6 —
винт
полного
газа
;
7 —
пружина
стопорная
; 8 —
заслонка
воздушная
(
пусковая
); 9 —
распылитель
главной
сис
-
темы
; 10 —
диффузор
; 11 —
рычаг
дроссельной
заслонки
; 12 —
корпус
карбюратора
; 13 —
заслонка
дроссельная
; 14
и
15 —
распылители
системы
малого
газа
; 16 —
топливный
канал
системы
малого
газа
; 17 —
обратный
клапан
; 18 --
пружина
; 19 —
седло
клапана
; 20 —
рычаг
клапана
; 21 —
топливная
полость
регулятора
; 22 —
мембрана
насоса
; 23 —
корпус
; 24 —
крышка
насоса
; 25 —
полость
подкачивающего
насоса
; I —
подвод
топлива
; II —
сообщение
с
атмос
-
ферой
; III —
поток
воздуха
; IV —
давление
из
картера
.
Рисунок
13 —
Насос
смазки
пильной
цепи
1-
винт
фиксирующий
, 2-
втулка
плунжера
,3-
плунжер
насоса
с
червячным
колесом
.
