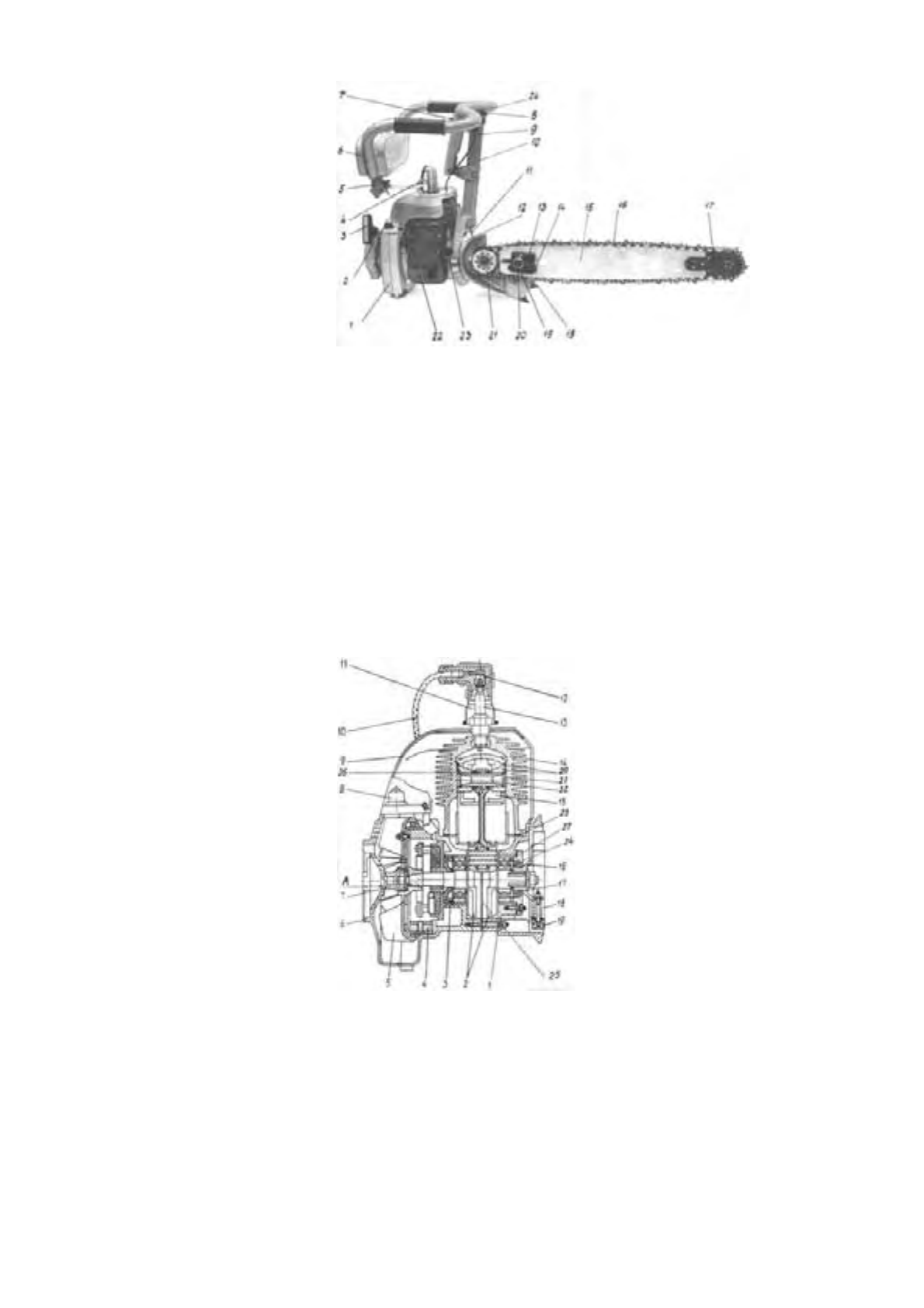

Рисунок
1 —
Вид
на
пилу
со
стороны
глушителя
1 —
двигатель
; 2 —
кнопка
выключения
зажигания
(
кнопка
«
Стоп
»); 3 —
стартер
; 4 —
бензопровод
; 5 —
отстойник
бензобака
; 6 —
бензобак
;
7 —
рычаг
управления
дроссельной
заслонкой
; 8 —
пружина
; 9 —
стойка
; 10 —
шарнирное
соединение
; 11 —
рычаг
; 12 —
редуктор
;
13 —
устройство
натяжное
;14 —
винт
устройства
натяжного
; 15 —
пильная
шина
; 16 —
пильная
цепь
;
17 —
звездочка
ведомая
; 18 —
упор
; 19 —
шпилька
; 20 —
гайка
; 21 —
звездочка
ведущая
; 22 —
глушитель
; 23 ~
винт
; 24 —
руль
Рисунок
2 —
Продольный
разрез
двигателя
1—
картер
; 2 —
коленчатый
вал
;
3, 17 —
уплотнители
; 4 —
маховик
; 5 —
крыльчатка
; 6 —
крышка
картера
; 7 —
храповик
; 8 —
кнопка
«
Стоп
»;
9 —
дефлектор
; 10 —
провод
зажигания
; 11 —
экранирующий
колпачок
; 12 —
изолятор
; 13 —
свеча
зажигания
; 14 —
цилиндр
; 15 —
поршень
;
16 —
поводок
фрикционной
муфты
; 18 —
пружина
; 19 —
груз
фрикционной
муфты
;
20 —
поршневое
кольцо
; 21 —
замок
поршневого
пальца
; 22 —
поршневой
палец
; 23 —
прокладка
; 24 —
подшипник
204
ГОСТ
8338-75;
25 —
прокладка
; 26—
шайба
специальная
; 27 —
крышка
подшипника
.
