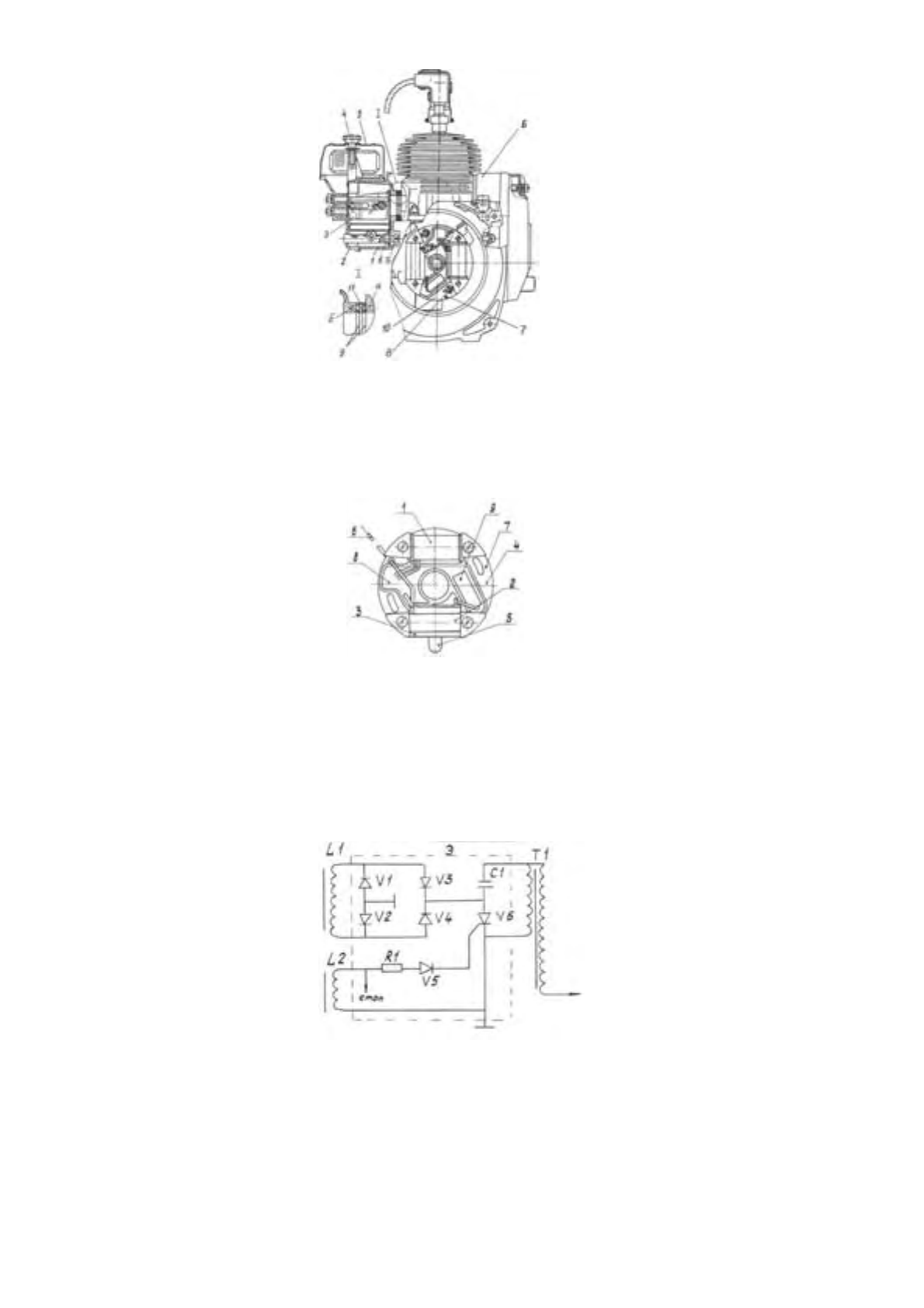

Рисунок
3 –
Поперечный
разрез
двигателя
1—
кожух
карбюратора
; 2 —
крышка
кожуха
; 3 —
карбюратор
КМП
-10
ОУ
; 4—
винт
; 5—
фильтр
воздушный
; 6—
глушитель
; 7—
риска
для
фиксирования
магнето
; 8 —
гайка
круглая
; 9—
прокладка
кожуха
; 10 —
магнетоЭМ
-1; 11 —
заслонка
.
Рисунок
4 —
Магнето
бесконтактное
ЭМ
-1
1 —
генераторная
катушка
; 2 —
управляющая
катушка
; .3 —
высоковольтный
трансформатор
; 4
—
основание
;
5 —
высоковольтный
вывод
(
ВВТ
); 6—
провод
к
кнопке
«
Стоп
»; 7 —
риска
установочная
угла
опережения
зажигания
; 8-
электронный
блок
9-
конденсатор
.
Рисунок
5 —
Принципиальная
электрическая
схема
магнетоЭМ
-1
L1-
генераторная
катушка
, d = 0,063
мм
, W = 11000
витков
, R – 3000
ом
, L2-
управляющая
катушка
, d = 0,1
мм
, W = 1200
витков
, R-80
ом
,
Т
1-
высоковольтный
трансформатор
d = 0,28
мм
, W1- 75
витков
, R1-0, 5
ом
, d2= 0,063
мм
, W2=
6900
витков
, R2- 2000
ом
,
Э
–
электронный
блок
,
С
1-
конденсатор
0,47
мкф
, 630
В
,
Р
1-
резистор
390
ом
, 0,25
Вт
, V1-V5-
диоды
,
соответствуют
КД
209, V6-
тиристор
,
соответствует
КУ
202
