56
П
ПР
РИ
ИЛ
ЛО
ОЖ
ЖЕ
ЕН
НИ
ИЕ
Е 1
1
Если ваш автомобиль укомплектован штатным иммобилайзером, используйте модуль(приоб
ретается отдельно) BX400 (BX400M ) для корректного обеспечения функции автоматичес
кого запуска двигателя вашего автомобиля системой ZX 105 0 .
С
Си
исстте
ем
ма
а о
об
бх
хо
од
да
а ш
штта
аттн
но
огго
о и
им
мм
мо
об
би
ил
ла
ай
йззе
ер
ра
а ((м
мо
од
де
ел
ль
ь S
SH
HE
ER
RIIF
FF
F B
BX
X4
40
00
0))
Метод установки 1
Этот метод установки можно использовать вместо применения кольца антенны
KD5KB в тех автомобилях, которые имеют двухпроводный штатный жгут антенны,
идущий к кольцу антенны вокруг замка зажигания. (Для части автомобилей амери5
канского производства.)
Данный метод может работать не со всеми транспондерными системами.

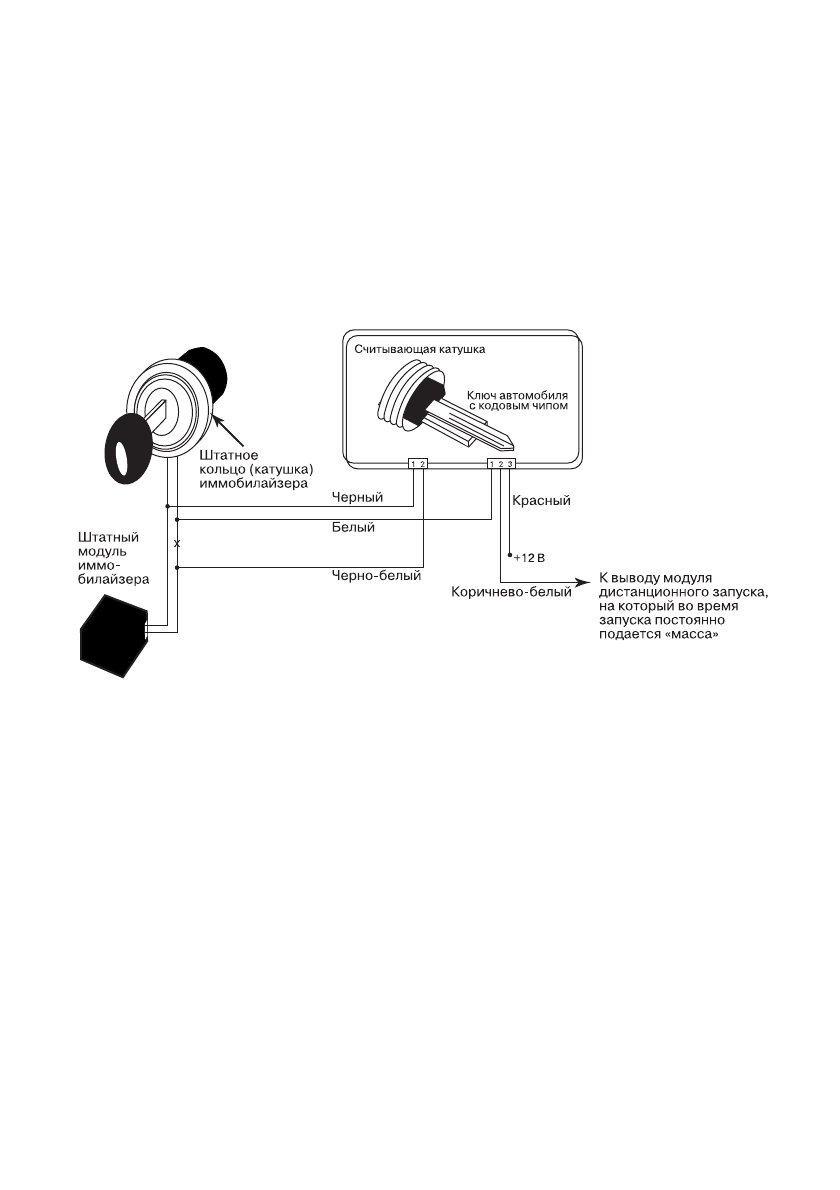

1. Откройте модуль и поместите в него ключ таким образом, чтобы головка ключа находилась
внутри кольца приемника, которое образовано плоским кабелем, как показано на рисунке.
Закрепите ключ на месте и закройте модуль.
2. Отрежьте кольцо антенны с двухпроводного кабеля.
3. Разберите кожух вокруг замка зажигания автомобиля и найдите двухпроводный кабель, ко
торый идет от штатного кольца антенны к штатному модулю трансивера.
4. Обрежьте один из проводов посередине и подсоедините черный и чернобелый провода
двухпроводного кабеля антенны к штатному двухпроводному жгуту, как показано на рисунке.
5. Подсоедините белый провод трехпроводного разъема, показанного на рисунке, к тому концу
перерезанного штатного провода, который идет к замку зажигания автомобиля.
6. Подсоедините красный провод трехпроводного разъема к защищенному предохранителем
проводу питания +12 В, независимо от того, подается ли питание на этот провод постоянно
или только при включенном зажигании.
7. Подсоедините коричневобелый провод к выходу канала CH6 системы ZX105 0, на кото
рый в течение всего времени работы устройства дистанционного запуска постоянно пода
ется «масса».
После успешного тестирования установки путем дистанционного запуска двигателя автомо
биля соберите кожух вокруг замка зажигания.
