Темнозеленый провод с красной полосой "DIESEL LAMP(+)"

– провод управления запус

ком двигателя с задержкой запуска для дизельных двигателей. Подключается к проводу ламы
готовности запуска дизеля. Разрешает прокрутку стартера после прогрева топливных форсунок.

Желтый провод "ЗАЖИГАНИЕ" IGN IN

– провод зажигания. Подключается к проводу за

жигания бортовой цепи автомобиля на выходе замка зажигания. Дублирует

ЖЕЛТЫЙ

про

вод зажигания на 22контактном разъеме.

Стандартные конфигурации запирания/отпирания дверей автомобиля

Трехпроводная цепь отпирания/запирания дверей отрицательной полярности

При установке системы в таких автомобилях темнозеленый и темносиний провода запира
ния/отпирания дверей автомобиля не используются.
Оранжевый провод и синий провод с белой полосой должны быть подключены к "массе"
(металлической детали кузова автомобиля).
Желтый провод — это импульсный выход запирания отрицательной полярности, и он должен
быть подключен к проводу управления штатным реле запирания отрицательной полярности.
Белый провод — это импульсный выход отпирания отрицательной полярности, и он должен
быть подключен к проводу управления штатным реле отпирания отрицательной полярности.

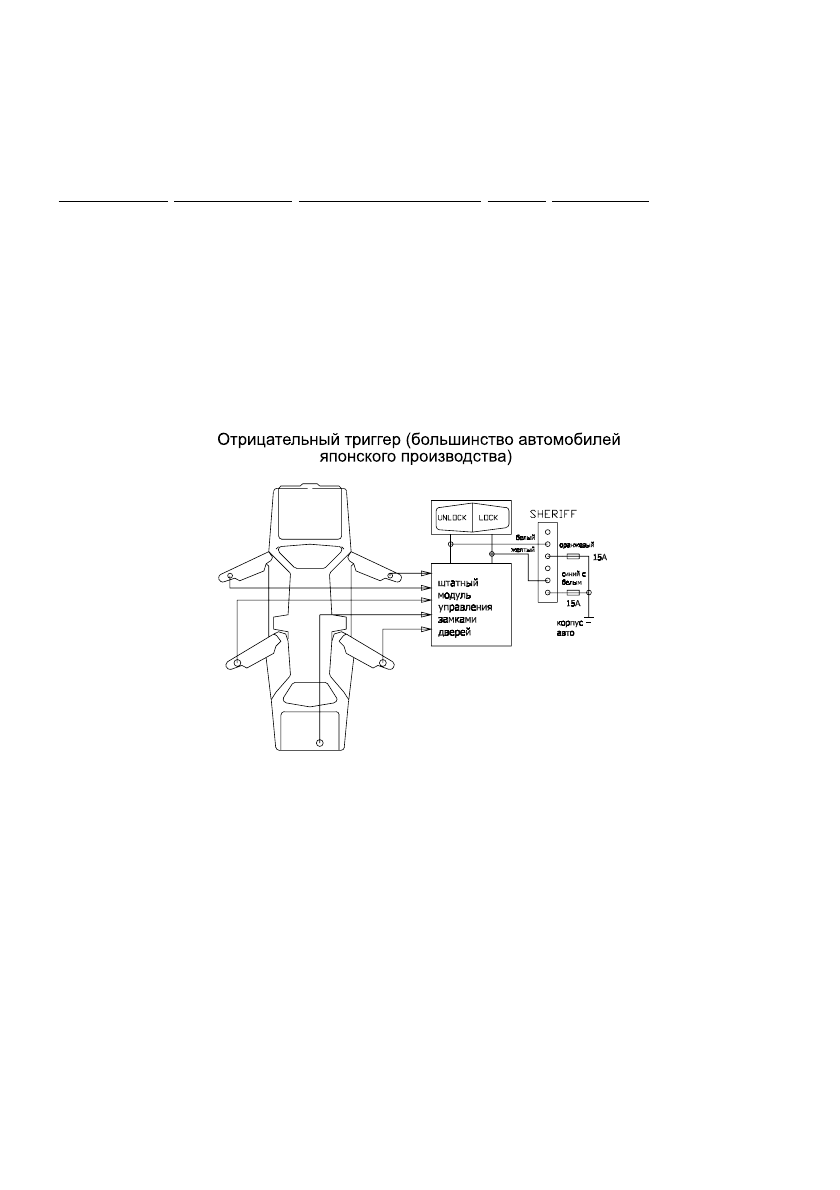

Схема управления каналом центрального замка с отрицательным триггером приведена ниже:

Трехпроводная цепь отпирания/запирания дверей положительной полярности

При установке системы в таких автомобилях темнозеленый и темносиний провода запира
ния/отпирания дверей автомобиля не используются .
Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику
питания +12 В.
Желтый провод – это импульсный выход запирания положительной полярности, и он должен
быть подключен к проводу управления штатным реле запирания положительной полярности.
Белый провод – импульсный выход отпирания положительной полярности. Должен быть под
ключен к проводу управления штатным реле отпирания положительной полярности.

Схема управления каналом центрального замка с положительным триггером приведена ниже.
