45
Темнозеленый провод с красной полосой "DIESEL LAMP(+)"
– провод управления запус
ком двигателя с задержкой запуска для дизельных двигателей. Подключается к проводу ламы
готовности запуска дизеля. Разрешает прокрутку стартера после прогрева топливных форсунок.
Желтый провод "ЗАЖИГАНИЕ" IGN IN
– провод зажигания. Подключается к проводу за
жигания бортовой цепи автомобиля на выходе замка зажигания. Дублирует
ЖЕЛТЫЙ
про
вод зажигания на 22контактном разъеме.
Желтый провод с черной полосой "ВЫХ. ЗАЖИГАНИЯ" IGN OUT
: выходной провод зажи
гания +12 В для случаев использования
ТУРБОТАЙМЕРА
.
Разорвите провод зажигания идущий от замка зажигания, на который подается питание +12 В
в положении ключа "зажигание" или "стартер". Убедитесь в том, что на данный штатный провод ав
томобиля не подается питание, когда ключ повернут в замке зажигания в положение "выключено".
Соедините остаток провода идущего от замка зажигания с
ЖЕЛТЫМ
проводом системы ZX1010,
а уходящий конец к бортовым потребителям автомобиля с
желтым проводом с черной полосой
.

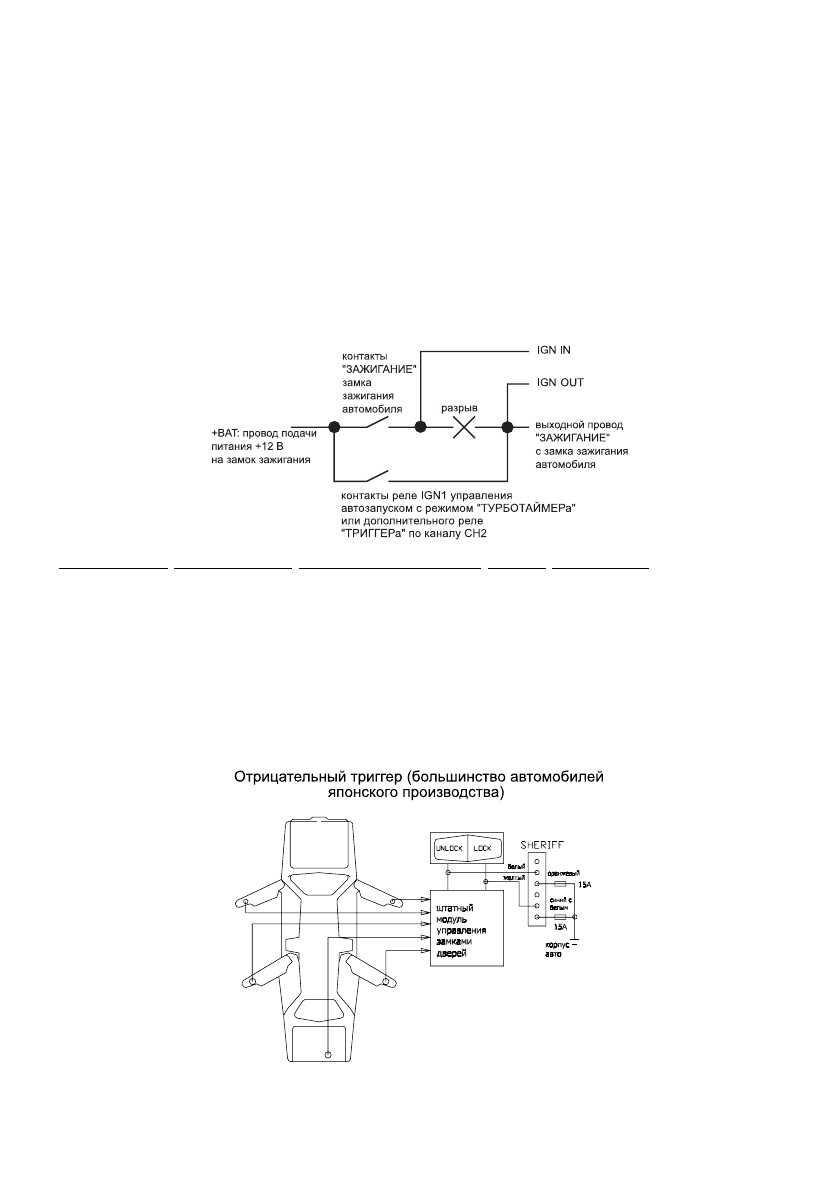

Пример использования линий "ЗАЖИГАНИЕ" (IGN IN) и "ВЫХ. ЗАЖИГАНИЯ" (IGN OUT)
в режиме ТУРБОТАЙМЕРА или ТРИГГЕР дистанционного управления зажиганием
Стандартные конфигурации запирания/отпирания дверей автомобиля
Трехпроводная цепь отпирания/запирания дверей отрицательной полярности
При установке системы в таких автомобилях темнозеленый и темносиний провода запира
ния/отпирания дверей автомобиля не используются.
Оранжевый провод и синий провод с белой полосой должны быть подключены к "массе"
(металлической детали кузова автомобиля).
Желтый провод — это импульсный выход запирания отрицательной полярности, и он должен
быть подключен к проводу управления штатным реле запирания отрицательной полярности.
Белый провод — это импульсный выход отпирания отрицательной полярности, и он должен
быть подключен к проводу управления штатным реле отпирания отрицательной полярности.
Схема управления каналом центрального замка с отрицательным триггером приведена ниже:
Трехпроводная цепь отпирания/запирания дверей положительной полярности
При установке системы в таких автомобилях темнозеленый и темносиний провода запира
ния/отпирания дверей автомобиля не используются .
