PANTERA “BILARM” SLK-525RS © Saturn Marketing Ltd.
9
2)
Штатная
функция
Зеленого
/
Белого
провода
- “
отрицательный
выход
для
управления
дополни
-
тельным
Н
.
З
.
реле
блокировки
двигателя
”.
Зеленый
/
Белый
провод
замыкается
на
“
массу
”
при
включении
зажигания
когда
система
находится
в
режиме
охраны
и
может
использоваться
для
управле
-
ния
дополнительным
нормально
замкнутым
реле
блокировки
стартера
или
зажигания
.
Ниже
описан
ва
-
риант
подключения
для
дополнительной
блокировки
стартера
.
Подсоединение
:
Подсоедините
Зеленый
/
Белый
провод
системы
к
контакту
# 86
дополнительного
реле
.
Подсоедините
контакт
# 85
реле
к
проводу
от
замка
зажигания
,
на
который
поступает
напряжение
+12
В
,
когда
ключ
зажигания
находится
в
положении
“
ЗАПУСК
” (CRANK),
и
присутствует
напряжение
0
В
,
когда
ключ
зажигания
находится
в
любом
ином
положении
.
Перережьте
вышенайденный
провод
от
замка
зажигания
,
идущий
к
соленоиду
стартера
автомобиля
,
и
подсоедините
ту
часть
обрезанного
провода
,
которая
идет
от
замка
зажигания
,
к
контакту
# 30
реле
.
Подсоедините
другую
часть
провода
к
контакту
# 87A
реле
.
Примечание
:
Обратите
внимание
на
то
,
что
при
использовании
такого
варианта
подсоединения
пита
-
ние
на
реле
блокировки
будет
подаваться
только
в
момент
попытки
завести
двигатель
,
таким
образом
,
реле
блокировки
будет
потреблять
энергию
аккумулятора
только
в
момент
попытки
запуска
двигателя
.
Внимание
!
Дополнительное
реле
блокировки
стартера
должно
быть
подключено
к
цепи
включения
стартера
между
замком
зажигания
и
местом
подсоединения
Фиолетового
провода
6-
контактного
силового
разъема
системы
.
Если
используется
блокировка
цепи
зажигания
,
то
данное
реле
должно
быть
подключено
к
проводу
,
идущему
от
замка
зажигания
,
между
замком
зажигания
и
местом
под
-
ключения
Розового
провода
6-
контактного
силового
разъема
системы
.

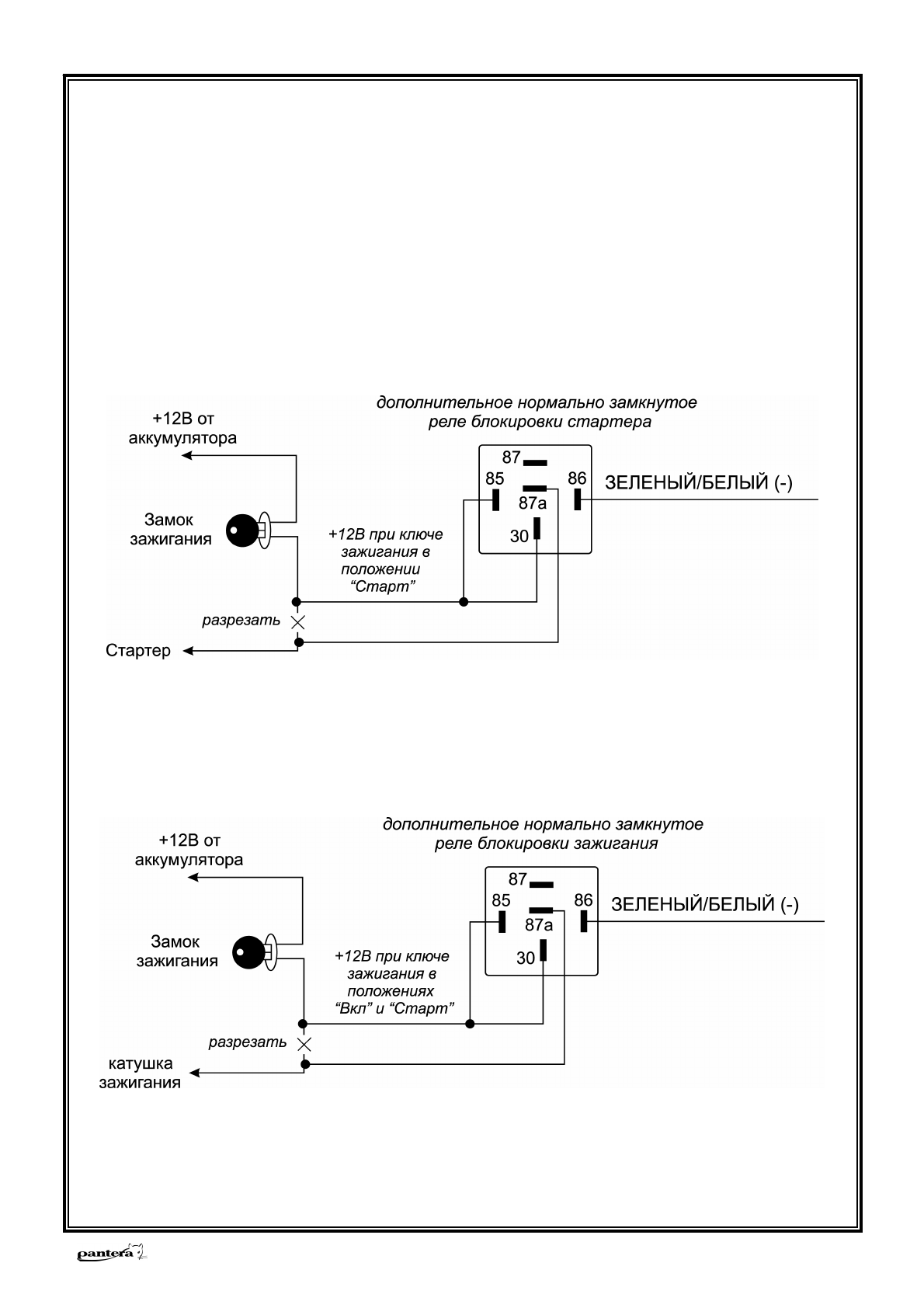

Схема
подключения
Зеленого
/
Белого
провода
для
блокировки
цепи
зажигания
автомобиля
:
Внимание
!
Если
используется
функция
AVR
TM
,
мы
не
рекомендуем
использовать
Зеле
-
ный
/
Белый
провод
для
блокировки
какой
-
либо
иной
цепи
,
кроме
цепи
стартера
!
