ALLIGATOR D-950/970 “

Инструкция



по



установке

” 31

©

 Saturn Marketing Ltd.

6-

КОНТАКТНЫЙ



РАЗЪЁМ



ПОДКЛЮЧЕНИЯ



ЭЛЕКТРОПРИВОДОВ



ЗАМКОВ



ДВЕРЕЙ



6-

контактный



разъём



типа

  "

Молекс

на



основном



блоке



системы



используется



для



подключения



к



электро

-

приводам



замков



дверей



автомобиля

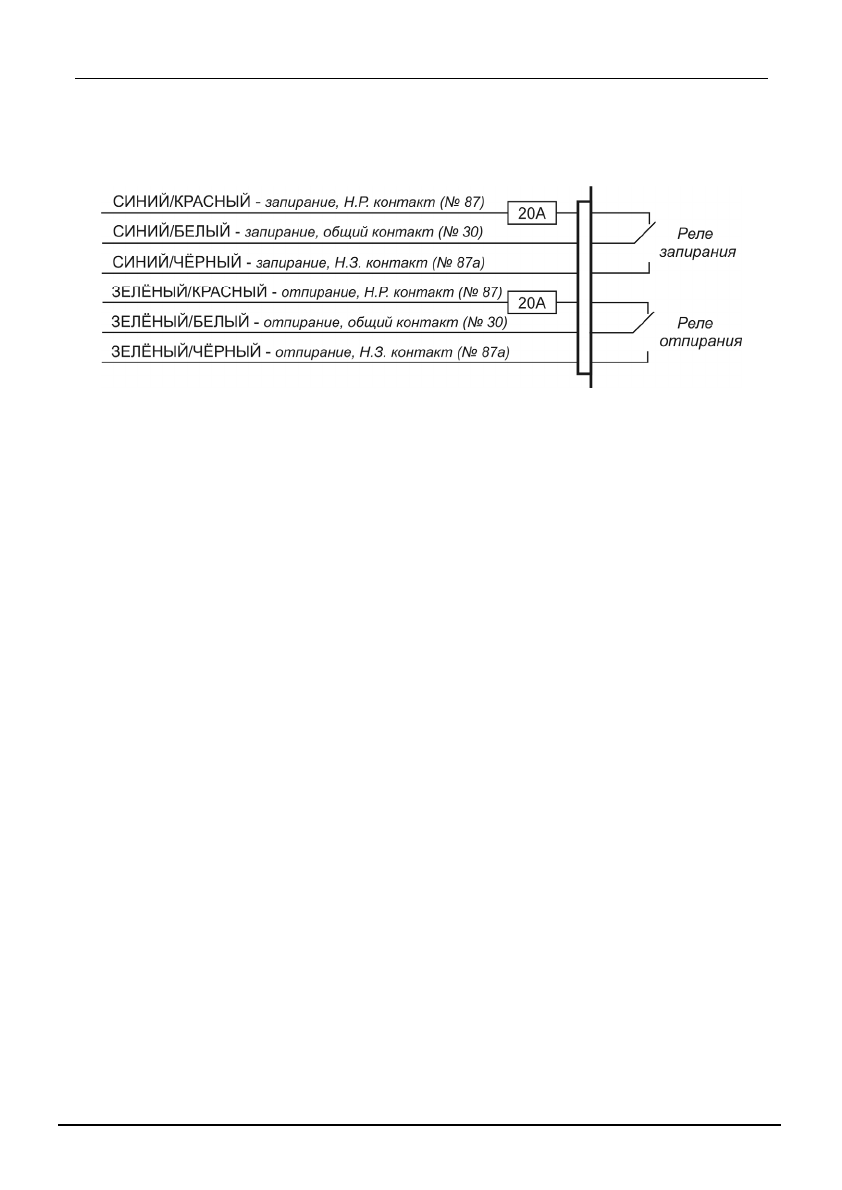

СИНИЙ

/

ЧЁРНЫЙ

СИНИЙ

/

БЕЛЫЙ

СИНИЙ

/

КРАСНЫЙ

ЗЕЛЁНЫЙ

/

ЧЁРНЫЙ

ЗЕЛЁНЫЙ

/

БЕЛЫЙ



и



ЗЕЛЁ

-

НЫЙ

/

КРАСНЫЙ



провода



системы



предназначены



для



подсоединения



встроенных



реле



управления



замка

-

ми



дверей

Функция



каждого



из



этих



проводов



показана



ниже



Перед



подключением



системы



к



установленным



электроприводам



замков



дверей



необходимо



определить



тип



штатной



системы



центрального



замка

Для



этого

 –

выньте



выключатель



дверного



замка



из



панели



две

-

ри



водителя



и



протестируйте



провода

идущие



от



выключателя

1. 3-

ПРОВОДНАЯ



СИСТЕМА



ЦЕНТРАЛЬНОГО



ЗАМКА

УПРАВЛЯЕМАЯ



СИГНАЛОМ



ОТРИЦАТЕЛЬНОЙ



ПОЛЯРНОСТИ

 (

см

схему

 1)

Если



от



выключателя



идет

 3

провода

один



из



которых



постоянно



замкнут



на

 “

массу

” (

независимо



от



поло

-

жения



выключателя

),

а



из



двух



других



проводов



один



будет



замыкаться



на

 “

массу

”

при



переводе



выключа

-

теля



в



положение

 “Lock” (“

Закрыто

”),

а



другой



будет



замыкаться



на



массу



при



переводе



выключателя



в



по

-

ложение

 “Unlock” (“

Открыто

”) –

Вы



имеете



дело



с

 3-

проводной



цепью



отрицательной



полярности

.



В



автомобилях



такого



типа



СИНИЙ

/

ЧЁРНЫЙ



и



ЗЕЛЁНЫЙ

/

ЧЁРНЫЙ



провода



системы



НЕ



используются



ЗЕЛЁНЫЙ

/

КРАСНЫЙ



и



СИНИЙ

/

КРАСНЫЙ



провода



системы



должны



быть



подсоединены



к

 “

массе

”.



Подсоедините



СИНИЙ

/

БЕЛЫЙ



провод



к



штатному



проводу



запирания



автомобиля



Подсоедините



ЗЕЛЁНЫЙ

/

БЕЛЫЙ



провод



к



штатному



проводу



отпирания



автомобиля

2. 3-

ПРОВОДНАЯ



СИСТЕМА



ЦЕНТРАЛЬНОГО



ЗАМКА

УПРАВЛЯЕМАЯ



СИГНАЛОМ



ПОЛОЖИТЕЛЬНОЙ



ПОЛЯРНОСТИ

 (

см

схему

 2):

Если



от



выключателя



идет

 3

провода

один



из



которых



постоянно



замкнут



на

 +12

В

 (

независимо



от



положе

-

ния



выключателя

),

а



из



двух



других



проводов



один



будет



замыкаться



на

 +12

В



при



переводе



выключателя



в



положение

 “Lock” (“

Закрыто

”),

а



другой



будет



замыкаться



на

 +12

В



при



переводе



выключателя



в



положение



“Unlock” (“

Открыто

”) –

Вы



имеете



дело



с

 3-

проводной



цепью



положительной



полярности



В



автомобилях



такого



типа



СИНИЙ

/

ЧЁРНЫЙ



и



ЗЕЛЁНЫЙ

/

ЧЁРНЫЙ



провода



системы



НЕ



используются



Подсоедините



ЗЕЛЁНЫЙ

/

КРАСНЫЙ



и



СИНИЙ

/

КРАСНЫЙ



провода



системы



к

 +12

В



постоянного



тока



Подсоедините



СИНИЙ

/

БЕЛЫЙ



провод



к



штатному



проводу



запирания



автомобиля



Подсоедините



ЗЕЛЁНЫЙ

/

БЕЛЫЙ



провод



к



штатному



проводу



отпирания



автомобиля

3. 5 (4)-

ПРОВОДНАЯ



СИСТЕМА



ЦЕНТРАЛЬНОГО



ЗАМКА

УПРАВЛЯЕМАЯ



СИГНАЛОМ



ОБРАТНОЙ

 (

ПЕ

-

РЕМЕННОЙ

ПОЛЯРНОСТИ

 (

см

схему

 3):

Если



от



выключателя



идет

 5

проводов

 (

или



иногда

 4) –

в



данном



автомобиле



установлена



штатная



система



центрального



замка



с



переменной



полярностью



управляющего



импульса

В



таких



системах



нет



штатных



реле



или



собственно



модуля



центрального



замка



т

.

к

. +12

В



подается



непосредственно



от



выключателя



на



электроприводы



замков



и

к



тому



же

обеспечивается



обратный



выход



на



массу

Один



из

 5

проводов

идущих



от



выключателя

будет



постоянно



замкнут



на

 +12

В

независимо



от



положения



выключателя

Два



провода

  (

или



один

будут



постоянно



замкнуты



на



массу

независимо



от



положения



вы

-

ключателя

Из



двух



оставшихся



проводов

 –

один



будет



замыкаться



на

 +12

В



при



переводе



выключателя



в



положение

 “Lock” (“

Закрыто

”),

а



другой



будет



замыкаться



на

 +12

В



при



переводе



выключателя



в



положение



“Unlock” (“

Открыто

”).

В



автомобилях



данного



типа



необходимо



перерезать



штатные



провода

идущие



от



главного



выключателя



замков



дверей

 (“Master”),

находящегося



в



водительской



двери

к



выключателям



замков



других



дверей

а



затем



к



электроприводам



замков

.
