ALLIGATOR D-950/970 “
Инструкция
по
установке
” 19
©
Saturn Marketing Ltd.
СИНИЙ
/
ЖЁЛТЫЙ
ПРОВОД
:
ПРОВОД
ВЫБОРА
ПОЛЯРНОСТИ
СИГНАЛА
СИЛОВОГО
ВЫХОДА
ДО
-
ПОЛНИТЕЛЬНОГО
КАНАЛА
2
СИСТЕМЫ
Подсоединение
данного
провода
определяет
полярность
сигнала
силового
выхода
дополнительного
кана
-
ла
2
системы
(
см
.
СИНИЙ
провод
выше
)
Подсоединение
:
a)
Для
того
,
чтобы
силовой
выход
дополнительного
канала
2
был
отрицательной
полярности
,
подсоеди
-
ните
СИНИЙ
/
ЖЁЛТЫЙ
провод
к
“
массе
”.
b)
Для
того
,
чтобы
силовой
выход
дополнительного
канала
2
был
положительной
полярности
,
подсое
-
дините
СИНИЙ
/
ЖЁЛТЫЙ
провод
к
+12
В
через
предохранитель
.
ОРАНЖЕВЫЙ
/
БЕЛЫЙ
ПРОВОД
:
ОТРИЦАТЕЛЬНЫЙ
ВЫХОД
500
мА
ПРИ
ВЫКЛЮЧЕННОЙ
ОХРАНЕ
ДЛЯ
БЛОКИРОВКИ
СТАРТЕРА
НОРМАЛЬНО
РАЗОМКНУТЫМ
РЕЛЕ
ОРАНЖЕВЫЙ
/
БЕЛЫЙ
провод
служит
для
управления
нормально
разомкнутым
реле
блокировки
стартера
.
Это
отрицательный
транзисторный
слаботочный
выход
(
максимальный
ток
нагрузки
500
мА
)
и
должен
ис
-
пользоваться
только
для
управления
катушкой
реле
блокировки
стартера
.
Подсоединение
:
ОРАНЖЕВЫЙ
/
БЕЛЫЙ
провод
системы
к
клемме
№
86
реле
(
входит
в
комплект
).
Подсое
-
дините
клемму
№
85
реле
к
проводу
от
замка
зажигания
,
на
который
поступает
напряжение
+12
В
,
когда
ключ
зажигания
находится
в
положении
“
СТАРТ
” (
для
схемы
блокировки
стартера
)
или
«
ВКЛ
.
И
СТАРТ
»
(
для
схемы
блокировки
цепи
зажигания
),
и
присутствует
напряжение
0
В
,
когда
ключ
зажигания
находится
в
любом
ином
положении
.
Перережьте
вышенайденный
провод
от
замка
зажигания
,
идущий
к
соленоиду
стартера
автомобиля
,
и
под
-
соедините
ту
часть
обрезанного
провода
,
которая
идет
от
замка
зажигания
,
к
клемме
№
87
реле
.
Подсое
-
дините
другую
часть
провода
к
клемме
№
30
реле
как
показано
на
схеме
.

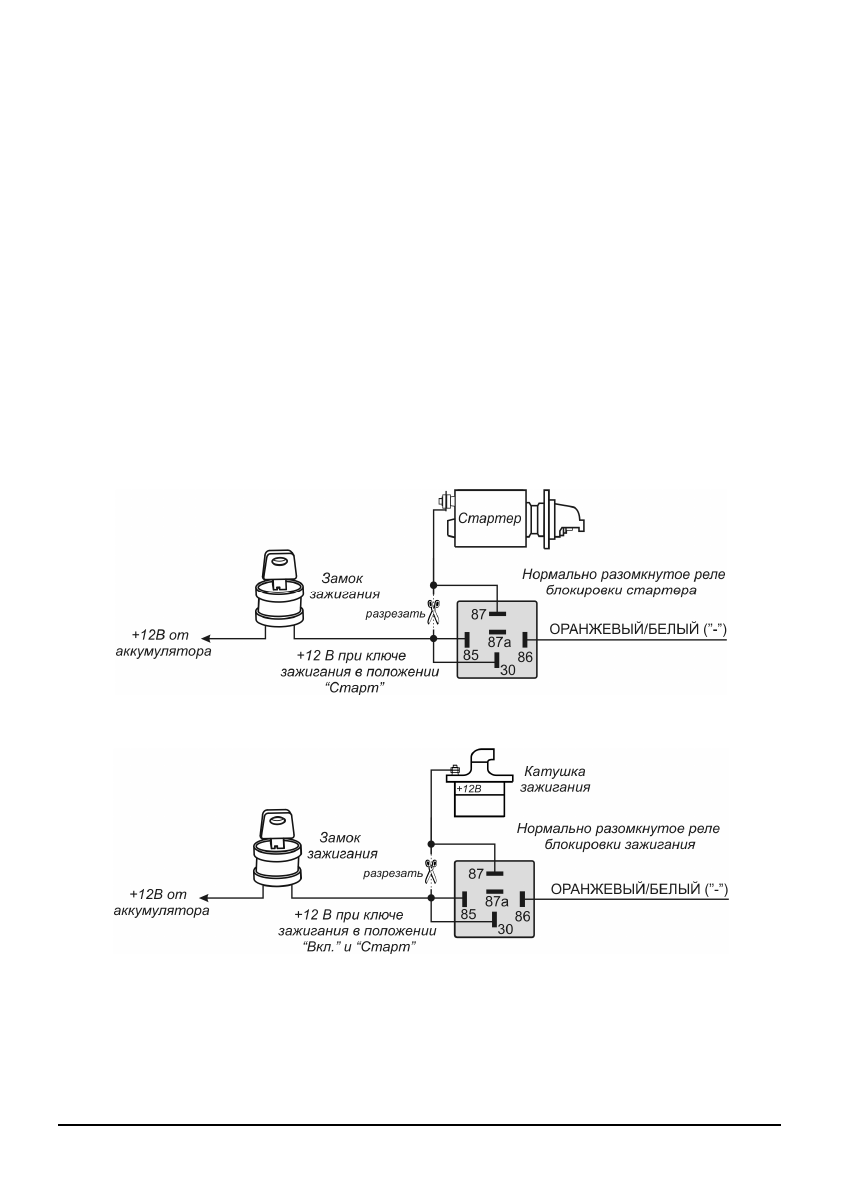

Схема
подключения
ОРАНЖЕВОГО
/
БЕЛОГО
провода
для
блокировки
цепи
зажигания
автомобиля
:
Примечание
:
Обратите
внимание
на
то
,
что
питание
на
реле
блокировки
будет
подаваться
только
в
мо
-
мент
попытки
завести
двигатель
.
Таким
образом
,
рее
блокировки
будет
потреблять
энергию
аккумулятора
только
в
момент
попытки
запуска
в
то
время
,
когда
система
находится
в
режиме
охраны
.
ВНИМАНИЕ
:
Если
используется
функция
Anti-HiJack,
мы
не
рекомендуем
подключать
ОРАНЖЕ
-
ВЫЙ
/
БЕЛЫЙ
провод
для
блокировки
какой
-
либо
иной
цепи
,
кроме
цепи
стартера
!
