ALLIGATOR D-950/970 “
Инструкция
по
установке
” 15
©
Saturn Marketing Ltd.
3)
Вы
можете
также
использовать
выход
дополнительного
канала
2
системы
(
СИНИЙ
провод
)
для
того
,
чтобы
система
подавала
питание
на
замок
зажигания
в
течение
определенного
времени
.
В
этом
слу
-
чае
Вы
сможете
ставить
систему
в
режим
охраны
с
заведенным
двигателем
,
не
оставляя
ключи
в
замке
зажигания
(
если
включена
программируемая
функция
№
1.13):
♦
Перед
выключением
зажигания
активизируйте
выход
дополнительного
канала
2
системы
нажатием
и
удерживанием
кнопки
передатчика
в
течение
2
секунд
.
Система
начнет
подавать
напряжение
на
за
-
мок
зажигания
в
обход
ключа
зажигания
.
♦
Выньте
ключи
из
замка
зажигания
(
двигатель
будет
продолжать
работать
под
управлением
системы
),
выйдите
из
автомобиля
,
убедитесь
,
что
все
двери
,
капот
и
багажник
закрыты
и
поставьте
систему
в
ре
-
жим
охраны
автомобиля
с
работающим
двигателем
.
♦
После
снятия
системы
с
охраны
вставьте
ключи
в
замок
зажигания
и
включите
зажигание
.
После
это
-
го
отключите
дополнительный
канал
2
системы
нажатием
и
удерживанием
кнопки
передатчика
в
те
-
чение
2
секунд
.
Двигатель
будет
продолжать
работать
.
Подсоединение
.
Для
реализации
данной
функции
(
рекомендуется
использовать
дополнительное
реле
40
А
т
.
к
.
в
цепи
зажигания
может
быть
достаточно
высокий
ток
):
♦
ОРАНЖЕВЫЙ
/
БЕЛЫЙ
(
СЕРЫЙ
или
ЗЕЛЁНЫЙ
/
ЖЁЛТЫЙ
)
провод
системы
(
с
помощью
дополнитель
-
ного
реле
)
ДОЛЖЕН
использоваться
для
блокировки
цепи
зажигания
.
♦
Запрограммируйте
тип
выхода
дополнительного
канала
2
системы
как
“
постоянный
” (
функция
№
2.6);
♦
Подсоедините
СИНИЙ
/
ЖЁЛТЫЙ
провод
к
“
массе
”
♦
Подсоедините
СИНИЙ
провод
системы
к
контакту
№
86
дополнительного
реле
.
♦
Подсоедините
контакт
№
85
и
№
30
реле
к
проводу
от
замка
зажигания
,
на
который
поступает
напря
-
жение
+12
В
,
когда
ключ
зажигания
находится
в
положениях
“
ВКЛ
”
и
“
СТАРТ
”
и
присутствует
напряже
-
ние
0
В
,
когда
ключ
зажигания
находится
в
любом
ином
положении
.
Контакт
№
85
реле
должен
быть
под
-
ключен
к
данному
проводу
ПОСЛЕ
места
подсоединения
дополнительного
реле
блокировки
цепи
зажи
-
гания
(

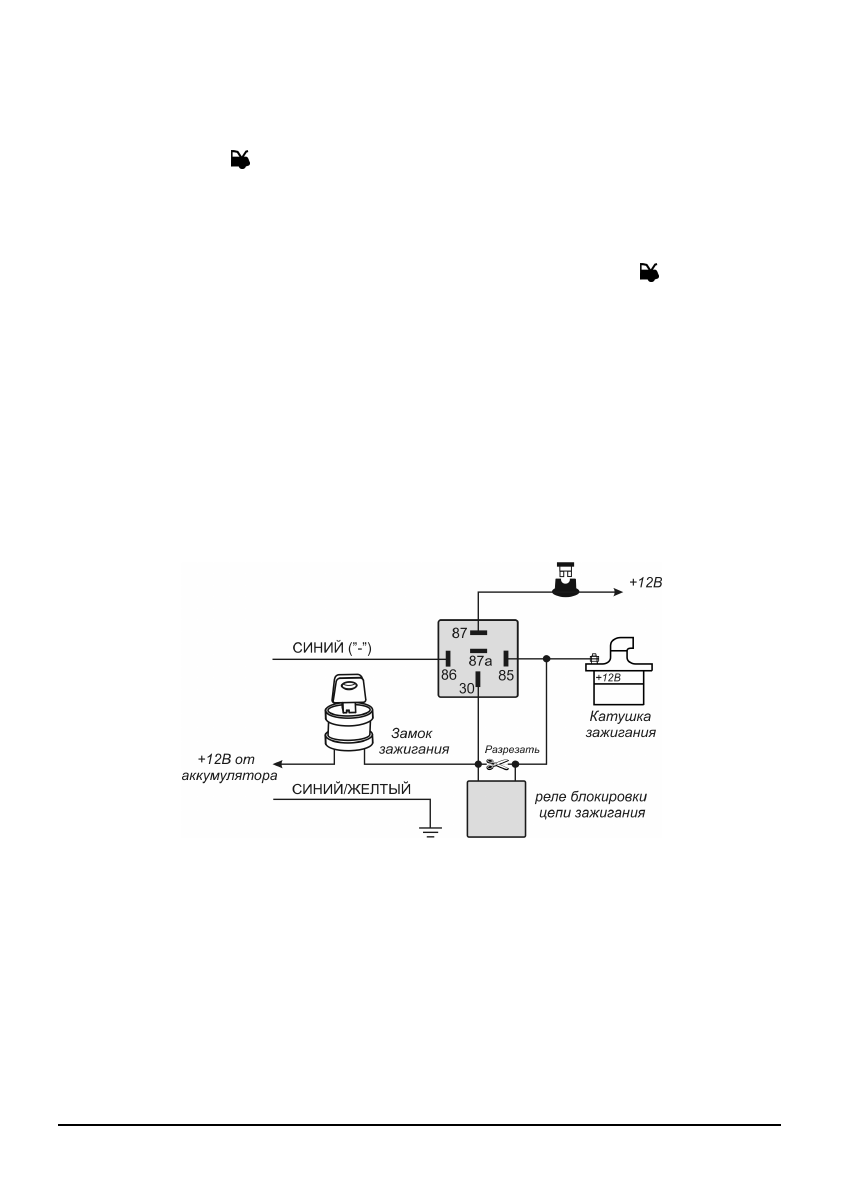

как
показано
на
схеме
ниже
).
♦
Подсоедините
контакт
№
87
реле
к
постоянному
питанию
+12
В
через
предохранитель
.
