Монтаж

www.bora.com

X

X

Подключите кабель к соответствующему контакту

в соответствии со схемой (см. Рис. Схема

подключения внешних переключающих контактов) к

зажиму переключающего контакта [4].

Q

Q

Для подключения интерфейса Home-In необходимо

удалить установленную перемычку.

ИНФОРМАЦИЯ

   Контакт Home In должен быть

замкнут, если он не используется (в

состоянии при поставке замкнут).

Q

Q

Для подключения к соединительной клемме Home-In

кабельные зажимы использоваться не могут.

X

X

Зажмите соединительный провод в предусмотренном

зажиме для разгрузки провода от натяжения [4] в

соответствии с используемым сечением провода.

ИНФОРМАЦИЯ

   Если внешние включающие

устройства подключаются как

к интерфейсу Home-In, так и к

Home-Out, оба кабеля должны быть

закреплены зажимом для разгрузки

провода от натяжения [4].

X

X

Удалите требуемый вылом [2] в пластиковом корпусе

универсального блока управления.

1

2

рис. 6.33  Контакт Home-Out с зажимом для разгрузки

провода от натяжения

[1]

Зажим для разгрузки провода от натяжения

[2]

Место вылома для кабельного ввода

X

X

Проверьте правильность монтажа и плотную посадку

соединительных проводов.

X

X

Закройте крышку универсального блока управления.

X

X

Убедитесь в том, что кабель не был повреждён.

X

X

Включите главный выключатель / защитный автомат.

X

X

Подготовьте соединительный провод в соответствии

с заданной длиной удаления изоляции.

6

5

3

2

1

4

9

UFH

35

120

20

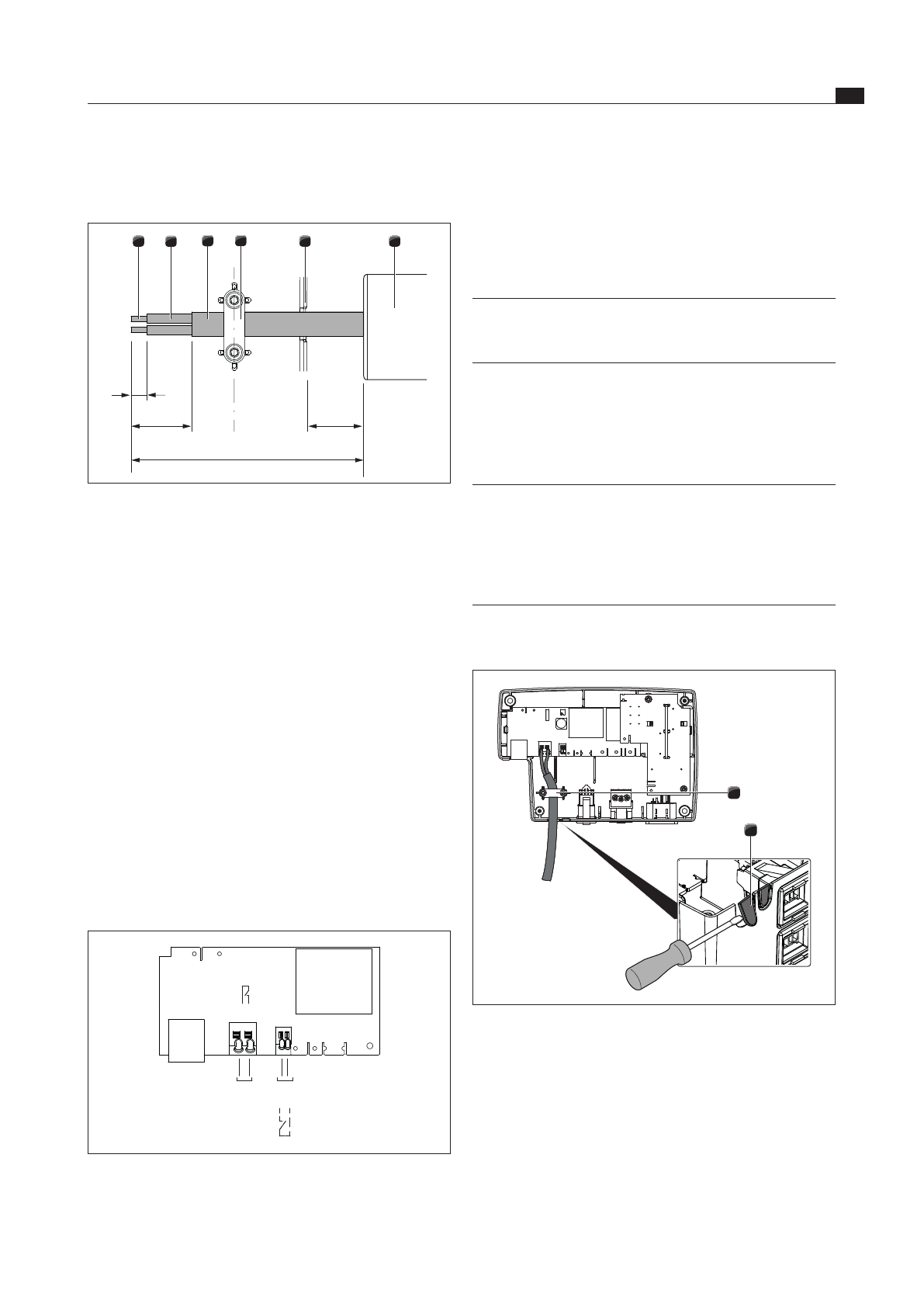

рис. 6.31  Длины удаления изоляции и монтажное положение

соединительного провода в универсальном блоке
управления

[1]

Конец жилы кабеля с удалённой изоляцией

[2]

Изолированные жилы кабеля

[3]

Провод в оболочке

[4]

Зажим для разгрузки провода от натяжения

[5]

Место вылома для кабельного ввода

[6]

Универсальная ферритовая втулка (UFH)

Q

Q

Соблюдайте длину удаления изоляции максимум до

9 мм на конце жилы с удалённой изоляцией [1].

Q

Q

Соблюдайте длину удаления изоляции максимум до

26 мм на изолированных жилах [2].

Установка внешнего включающего

устройства

В зависимости от типа включающего устройства

подключите кабели питания к соединительному зажиму

Home-In или Home-Out.

X

X

Соблюдайте схему подключения для соединения

контактов Home-In и Home-Out.

Home

In

Home

Out

X 7.1

X 7.2

X 6.1 X 6.2

рис. 6.32  Схема подключения внешних переключающих

контактов
