Монтаж

www.bora.com

6.5.4  Монтаж стандартной конструкции

1

2

3

4

5

6

7

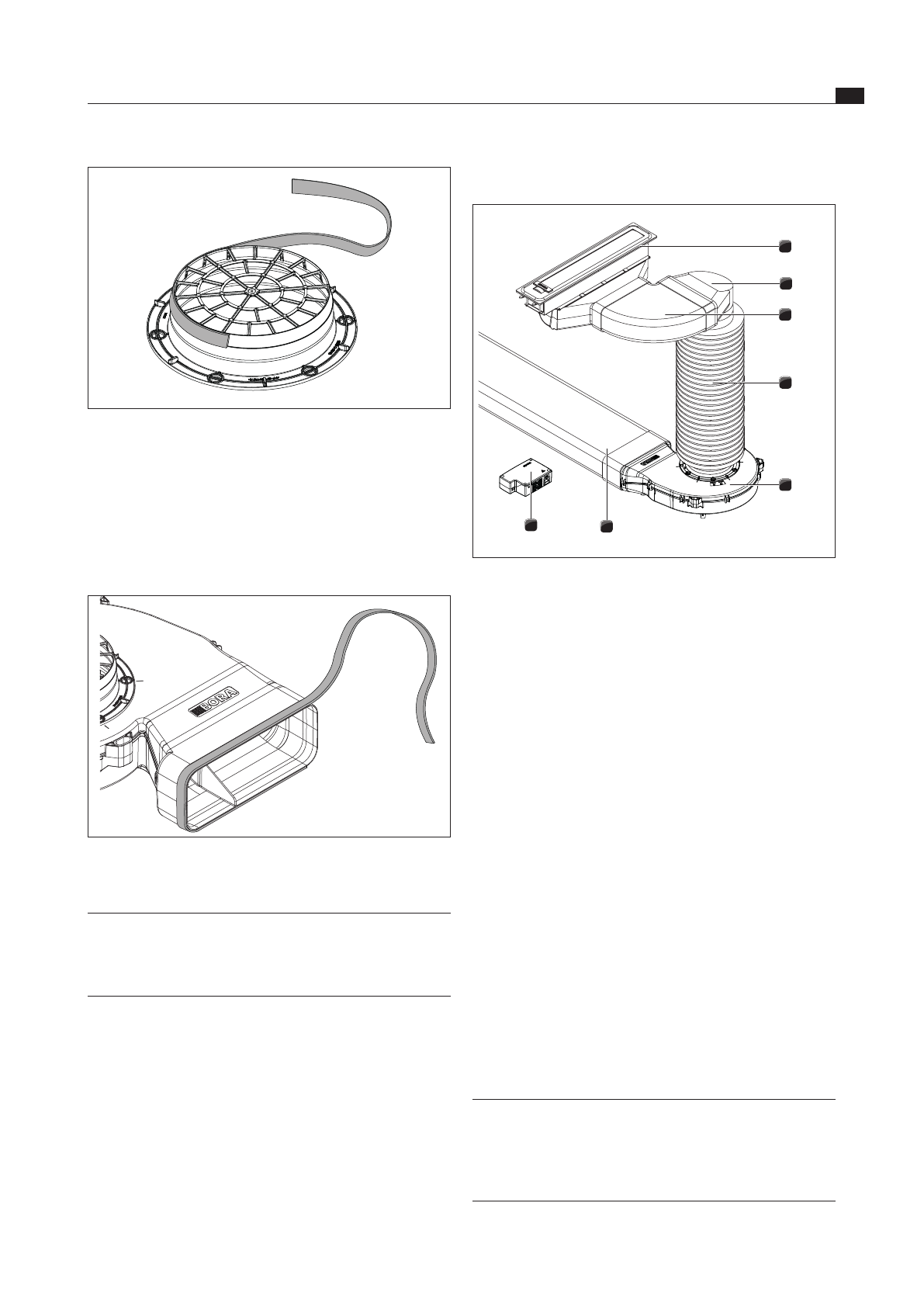

рис. 6.23  Стандартная конструкция

[1]

Вытяжка, встраиваемая в столешницу

[2]

Отвод 90°

[3]

Колено трубы, горизонтальное

[4]

Звукопоглотитель

[5]

Универсальный цокольный вентилятор

[6]

Канал отвода воздуха/система фильтрации
циркулирующего воздуха

[7]

Универсальный блок управления

X

X

Установите колено трубы [3] на патрубок вытяжного

воздуха вытяжки варочной панели [1].

X

X

Вставьте отвод 90° [2] на колено трубы [3].

X

X

Выставьте цокольный вентилятор [5]

Q

Q

Вы можете снять впускной патрубок цокольного

вентилятора для более простого позиционирования.

Следуйте указаниям в инструкции по установке

универсального цокольного вентилятора ULS25.

X

X

Установите звукопоглотитель [4] на цокольный

вентилятор [5].

X

X

Соедините звукопоглотитель [4] с отводом 90° [2].

X

X

Герметично заклейте соединения деталей канала

уплотнительной лентой UDB25 (не входит в комплект

поставки).

Q

Q

Вы также можете дополнительно заклеить

уплотнительной лентой соединения между деталями

канала и цокольным вентилятором UDB25.

ИНФОРМАЦИЯ

   Поместите цокольный вентилятор

и универсальный блок управления

так, чтобы они были легко доступны

для технического обслуживания и их

можно было удалить.

рис. 6.21  Положение уплотнительной ленты для монтажа с

трубой круглого сечения

Q

Q

В зависимости от необходимого сечения соединения

Вы можете изменить положение уплотнительной

ленты по высоте на впускном патрубке цокольного

вентилятора.

X

X

Закрепите уплотнительную ленту на выпускном

патрубке.

рис. 6.22  Положение уплотнительной ленты для монтажа с

переходником (плоский канал)

ИНФОРМАЦИЯ

   При нанесении уплотнительной

ленты убедитесь в том, чтобы в

сжатом состоянии она герметично

закрывала соединительный канал.
