Монтаж

www.bora.com

6  Монтаж

X

X

Соблюдайте все указания по технике безопасности

(см. главу «Безопасность»).

ИНФОРМАЦИЯ

   Не допускается установка

устройства над холодильниками,

посудомоечными машинами,

кухонными плитами, духовками и

стиральной и сушильной техникой.

ИНФОРМАЦИЯ

   Опорные поверхности столешницы

и стеновые планки должны быть

изготовлены из термостойкого

материала (примерно до 100 °С).

ИНФОРМАЦИЯ

   Вырезы столешниц необходимо

загерметизировать подходящим

средством для защиты от влаги,

или, в случае необходимости,

предусмотреть тепловую изоляцию.

ИНФОРМАЦИЯ

   При использовании индукционной

стеклокерамической варочной

панели WOK необходимо увеличить

размер паза до 7 мм в случае

установки заподлицо!

6.1  Проверка комплекта поставки

Наименование

Количество

Пластины для компенсации распределительной

коробки

6

Поворотная ручка управления

1

Руководство по монтажу и эксплуатации

1

Крепёжная гайка

1

Крепёжные болты распределительной коробки

2

Шаблон для сверления

1

Поворотный механизм

1

Жироулавливающий фильтр из нержавеющей стали

1

Набор пластин для компенсации высоты

1

Торцовый шестигранный ключ

1

Вытяжка, встраиваемая в столешницу

1

Кабель связи CAT5

1

Манжета регулятора уровня мощности

1

Монтажная скоба

1

Кабель сетевого питания

1

Распределительная коробка

1

Универсальный блок управления

1

Запорный клапан

1

таблица 6.1

Комплект поставки

X

X

Проверьте комплект поставки на полноценность

(см. Татаблица 8.11) и повреждения.

X

X

Проинформируйте сервисную службу BORA, в случае

отсутствия деталей в поставке или если они повреждены.

X

X

Ни в коем случае не устанавливайте поврежденные детали.

X

X

Правильно утилизируйте транспортировочную

упаковку (см. главу «Вывод из эксплуатации,

демонтаж и утилизация»).

6.2  Инструменты и

вспомогательные средства

Для квалифицированной установки вытяжки,

встраиваемой в столешницу, Вам необходимы

следующие инструменты:

Q

Q

Карандаш

Q

Q

Рулетка

Q

Q

Крестовая отвёртка Z2

Q

Q

Дрель или аккумуляторная дрель-шуруповерт со

сверлом Форстнера Ø 30 мм

Q

Q

Шаблон для сверления (включён в объём поставки)

Q

Q

Силиконовый герметик, чёрный, термостойкий

Q

Q

Пила для тонкого пропила

6.3  Требования по монтажу

6.3.1  Безопасные расстояния

1

3

2

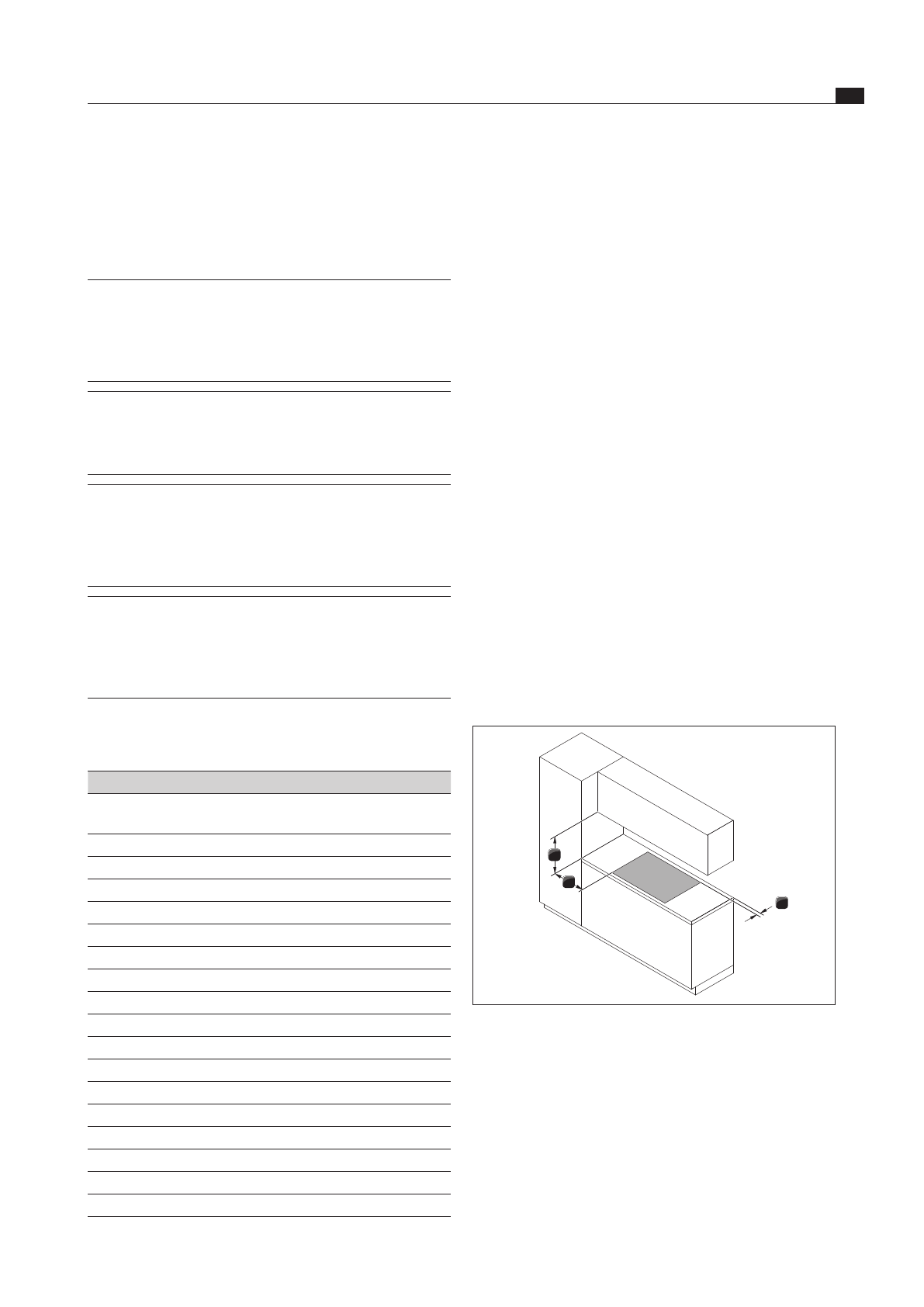

рис. 6.1  Рекомендуемые минимальные расстояния

X

X

Соблюдайте данные расстояния для безопасности:

[1]

Минимальное расстояние 50 мм сзади между краем
выреза столешницы и задним краем столешницы.

[2]

Минимальное расстояние 50 мм слева и справа от
выреза столешницы до рядом стоящего шкафа или
стены помещения. Минимальное расстояние 300 мм,
рекомендуется по эргономичным причинам и для
эффективного режима работы вытяжки варочной панели.

[3]

Минимальное расстояние 650 мм между столешницей и
навесным шкафом. Минимальное расстояние 1000 мм,
рекомендуется по эргономичным причинам.
