RU

24

Монтаж

www.bora.com

ИНФОРМАЦИЯ

    Электронный блок [2] может

содержать остаточный заряд.

Поэтому избегайте соприкосновения

открытых контактов в электронном

блоке!

Подготовка соединительных линий для

внешних включающих устройств

Для подключения внешних включающих устройств

используйте соединительные линии следующих типов и

производителей.

Контактные данные

Соединительный провод

Home-In

H03VV-F 2 x 0,5 мм²

Home-Out

H03VVH2-F 2 x 0,75 мм²

таблица 6.5

Соединительный провод

ИНФОРМАЦИЯ

   Соединительный провод

предназначен только для

использования внутри зданий,

частных домов, кухонь или офисных

помещений!

ИНФОРМАЦИЯ

   Общая длина соединительного

провода внешних переключающих

устройств не должна превышать 10

метров!

Каждый соединительный провод внешних включающих

устройств по причинам электромагнитной

совместимости должен быть отфильтрован ферритовой

втулкой. Втулка не входит в комплект поставки.

X

X

Заказывайте фильтрующую гильзу по номеру заказа:

UFH (универсальная ферритовая втулка) Вы можете

получить у Вашего дилера или обратитесь в BORA

через сайт www.bora.com.

рис. 6.30  Обмотать ферритовую втулку соединительным

кабелем три раза

X

X

Обмотайте ферритовую втулку соединительным

кабелем три раза для получения желаемой

эффективности фильтрования.

X

X

Убедитесь в том, чтобы конец провода выступал из

втулки минимум на 120 мм.

Контактные

данные

Функция

Подключение

Home-In

Включение / выключение

вытяжки варочной панели

подключение для внешних

переключающих контактов

(контакт замкнут: вытяжка

варочной панели включена)

24 В пост. тока

100 мА

Home-Out

сухой контакт для управления

внешними устройствами в

зависимости от эксплуатации

вытяжки варочной панели

(вытяжка варочной панели

включена: контакт замкнут)

Максимально

250 VAC/

30 VDC,

2,5A

таблица 6.4

Переключающие контакты

ИНФОРМАЦИЯ

   Контакт Home-In может

использоваться для внешних

предохранительных устройств

(например, оконный контактный

выключатель). В открытом состоянии

коммутационного аппарата вытяжка

варочной панели не работает.

X

X

Убедитесь, что универсальный блок управления

отключён от сети.

Подготовка универсального блока

управления

X

X

Открутите болты универсального блока управления.

X

X

Поднимите крышку вверх.

1

2

4

3

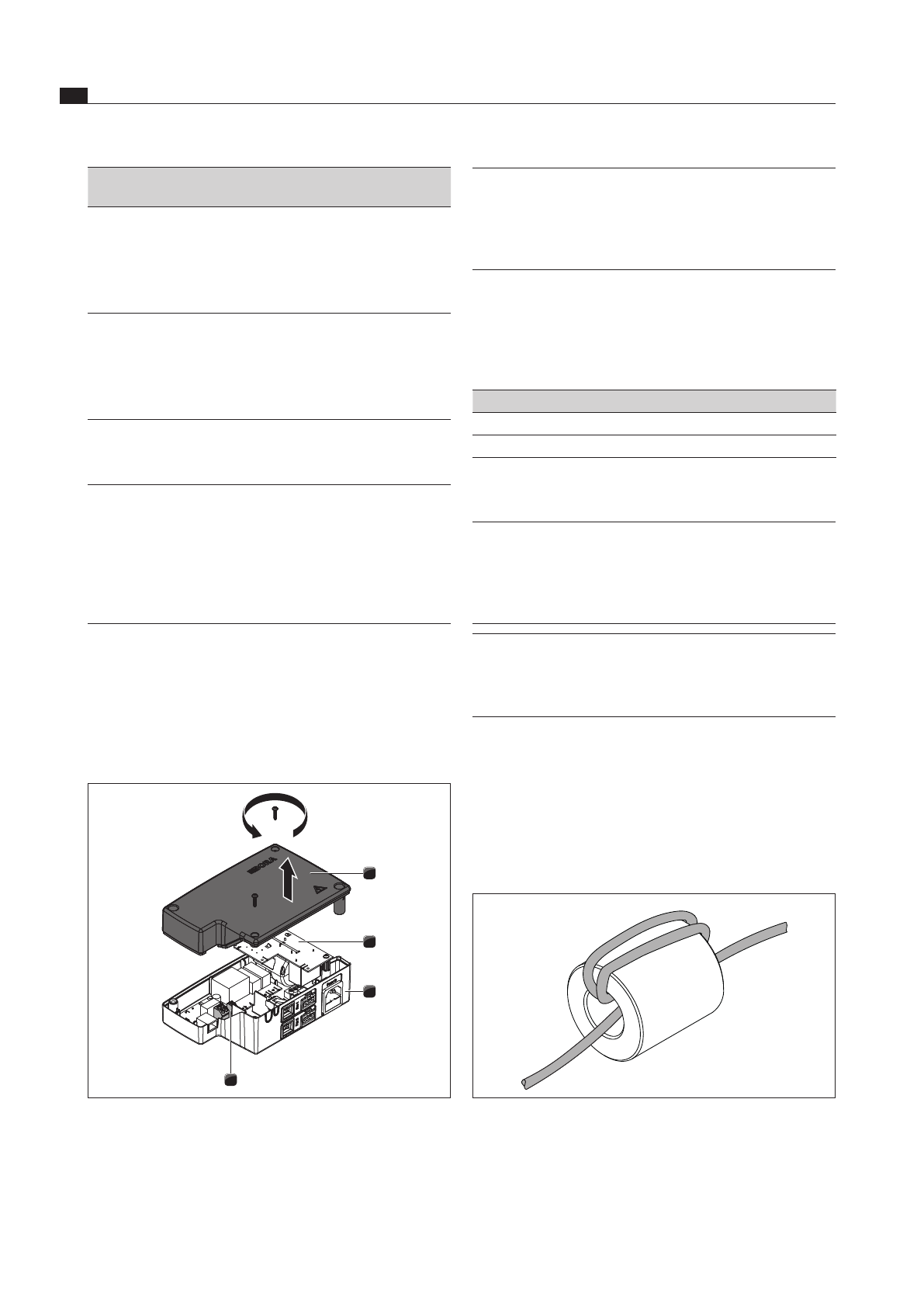

рис. 6.29  Откройте крышку универсального блока управления

[1]

Крышка

[2]

Электронный блок

[3]

Нижняя часть корпуса

[4]

Зажимы переключающих контактов
