Монтаж

www.bora.com

X

X

Соедините кабель управления [1] цокольного

вентилятора с универсальным блоком управления

[4].

X

X

Соедините сетевой провод [2] цокольного

вентилятора с универсальным блоком управления

[6].

Отсоединение токоподвода

Для отсоединения токоподвода [2] от универсального

блока управления [6] требуется маленькая плоская

отвертка.

X

X

Отсоедините токоподвод универсального блока

управления от сети электроснабжения [8].

X

X

Убедитесь, что напряжение отключено.

X

X

С помощью плоской отвертки откройте защелку на

разъеме токоподвода.

X

X

Вставьте наконечник отвертки в паз разъема.

X

X

Слегка прижмите защелку вниз.

X

X

Аккуратно с помощью плоской отвертки извлеките

разъем токоподвода из его гнездовой части на

универсальном блоке управления.

X

X

Затем извлеките токоподвод из гнездовой части

разъема.

X

X

Убедитесь, что разъем и его гнездовая часть не

повреждены.

X

X

Не используйте поврежденные компоненты.

X

X

С помощью своего дилера BORA замените

поврежденные компоненты.

Подключение дополнительного вентилятора

X

X

Соедините кабель управления [1] вентилятора с

универсальным блоком управления [5].

X

X

Соедините кабель сетевого питания [2] вентилятора

с универсальным блоком управления [7].

X

X

Проверьте все штекерные соединения на плотную

посадку.

6.7  Подключение внешних

переключающих контактов

ИНФОРМАЦИЯ

   Подключение линии связи Home-In

и Home-Out может быть выполнено

только квалифицированным

персоналом. Персонал также

берет на себя ответственность за

правильную установку и ввод в

эксплуатацию.

При использовании Home-In и Home-Out Вам

потребуется соответствующая документация внешних

включающих устройств для проведения безопасного

подключения устройства и эксплуатации.

Могут быть использованы следующие переключающие

контакты:

коробкой вытяжки, встраиваемой в

столешницу

8

6

4

2

1

7

5

3

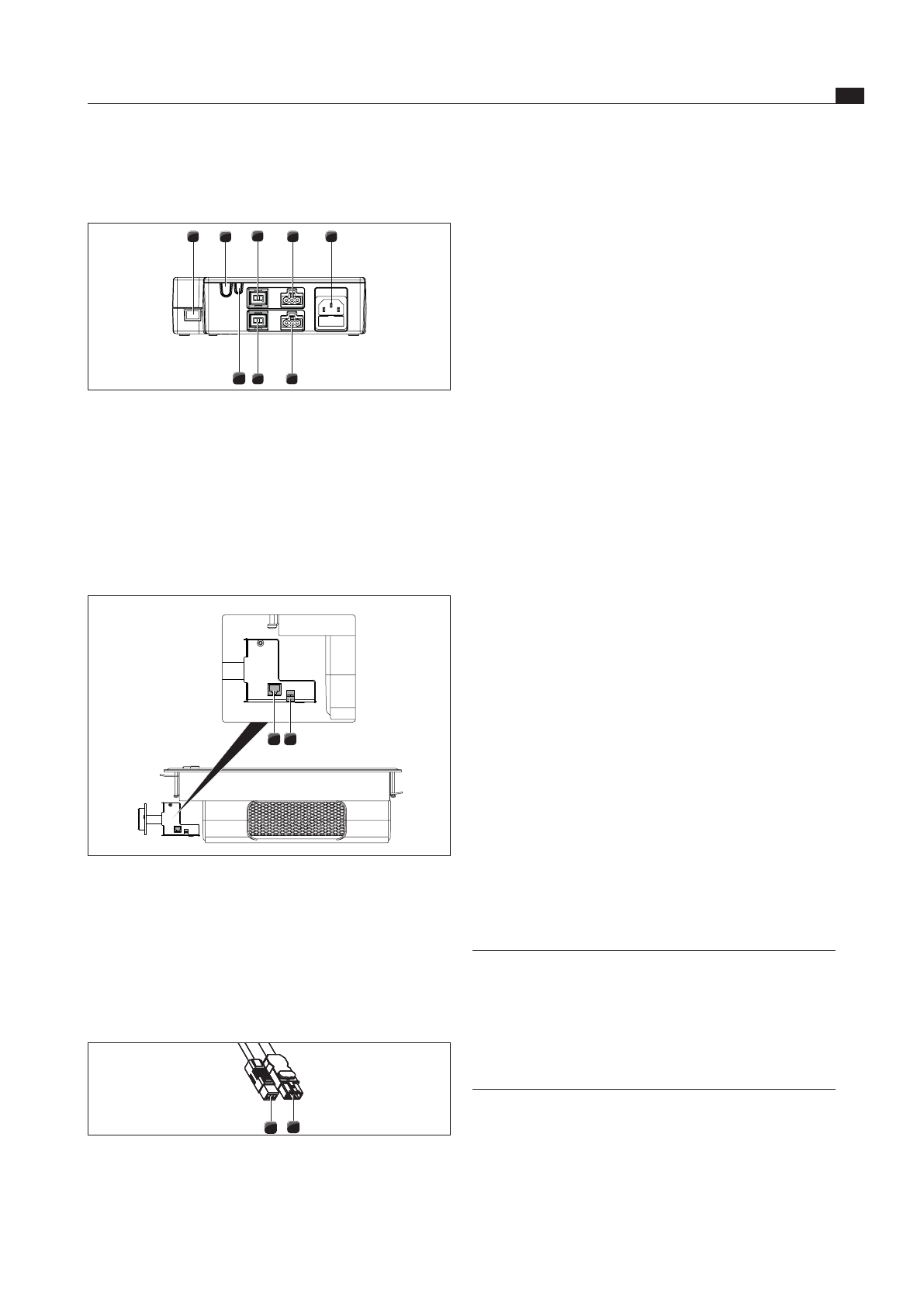

рис. 6.26  Соединения универсального блока управления USEE

[1]

Кабель связи CAT5

[2]

Home-Out

[3]

Home-In

[4]

Кабель управления вентилятора 1

[5]

Кабель управления вентилятора 2

[6]

Кабель сетевого питания вентилятора 1

[7]

Кабель сетевого питания вентилятора 2

[8]

Кабель сетевого питания со слаботочным предохранителем

2

1

рис. 6.27  Соединения распределительной коробки

[1]

Подключение кабеля связи CAT5

[2]

Кабель сетевого питания датчика запорного клапана

X

X

Соедините кабель связи CAT 5 между подключением

распределительной коробки [1] и универсальным

блоком управления [1].

X

X

Соедините кабель датчика запорного клапана с

распределительной коробкой [2].

1

2

рис. 6.28  Штекер соединения цокольного вентилятора

[1]

Штекер соединения кабеля управления цокольного
вентилятора

[2]

Штекер соединения кабеля сетевого питания цокольного
вентилятора
