RU
17
Монтаж
www.bora.com
>
20
100
7

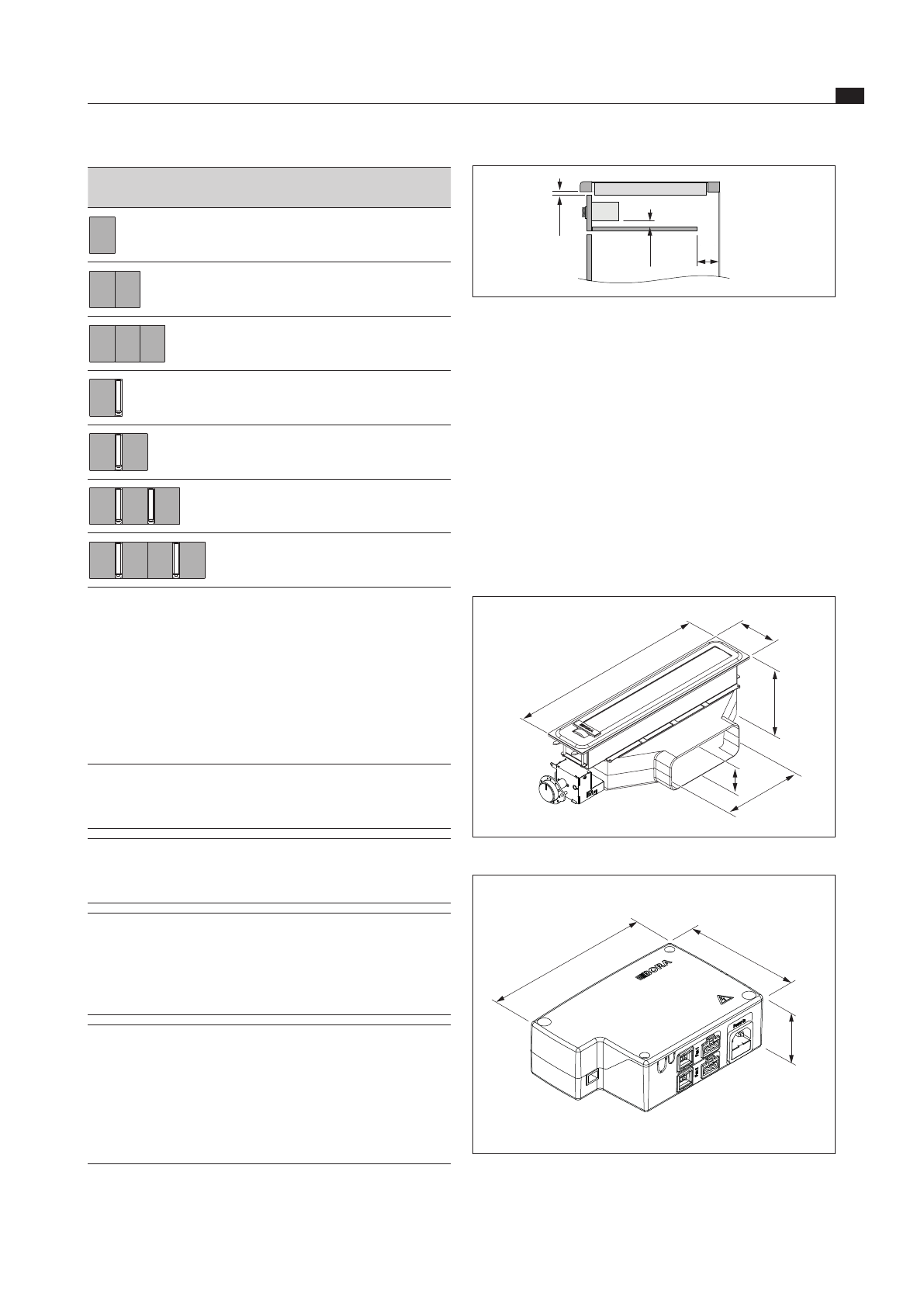

рис. 6.7 Вид сбоку перегородки, защищающей от контакта с
кабелем, и вентиляции
Q
Q
В области выреза столешницы следует удалить
возможные поперечины мебели.
Q
Q
Ящики или полки в нижнем шкафу должны
быть съёмными для возможности проведения
технического обслуживания.
Q
Q
В нагревательных устройствах с циркуляцией
воздуха в кухонной мебели необходимо
предусмотреть отверстие для обратного потока
площадью не менее 500 см
2
(например, с помощью
обрезки плинтуса или специальной панели).
Монтажные размеры
540
110
167
88
223
рис. 6.8 Размеры устройства
187
60
128
рис. 6.9 Монтажные размеры универсального блока
управления
Варочные панели/вытяжка,
встраиваемая в столешницу
A в мм
B в мм
1/0
374
346
2/0
745
717
3/0
1116
1088
1/1
485
457
2/1
856
828
3/2
1338
1310
4/2
1709
1681
таблица 6.2
Размеры выреза
X
X
Приклейте прилагаемую заводскую табличку
(наклейку) на оборотную сторону руководства по
монтажу и эксплуатации.
6.5 Монтаж системы вытяжки
ИНФОРМАЦИЯ
Между всеми устанавливаемыми
устройствами предусмотрен зазор в
один миллиметр.
ИНФОРМАЦИЯ
Вокруг устанавливаемых устройств
предусмотрено расстояние два
миллиметра.
ИНФОРМАЦИЯ
Между варочными панелями или
варочными панелями и вытяжкой,
встраиваемой в столешницу, должна
быть установлена предлагающаяся к
варочной панели монтажная рейка.
ИНФОРМАЦИЯ
Под устройством установите
перегородку, защищающую от
контакта с кабелем (горизонтальная
разделительная перегородка).
Она должна быть съёмной
для проведения технического
обслуживания.
