RU
16
Монтаж
www.bora.com
6
14
10 ... 40

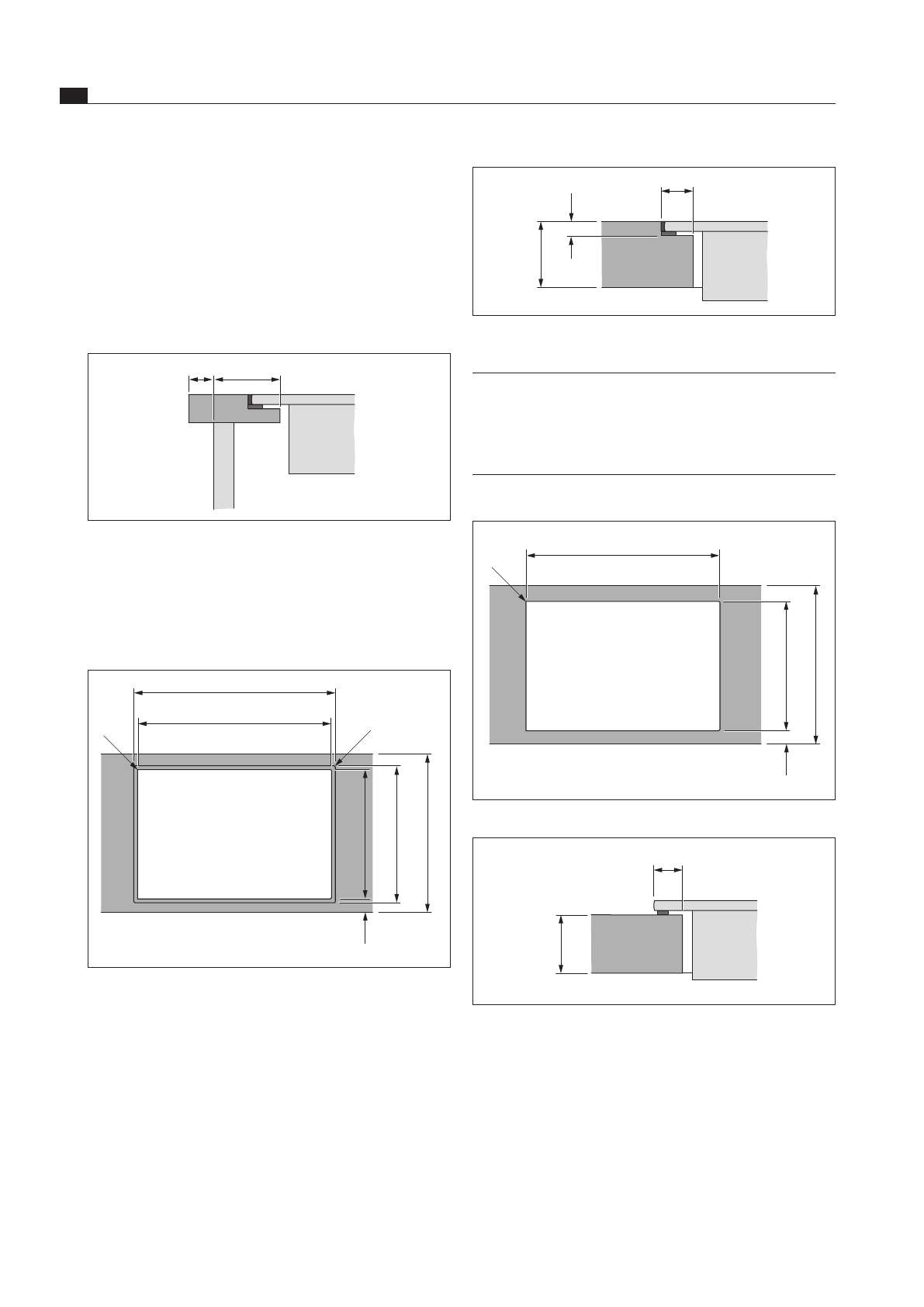

рис. 6.4 Размер паза для монтажа заподлицо
ИНФОРМАЦИЯ
При использовании индукционной
стеклокерамической варочной
панели Вок необходимо увеличить
размер паза до 7 мм в случае
установки заподлицо.
Навесной монтаж
B
<R5
> 74
516
> 700
рис. 6.5 Навесной монтаж
12
10 ... 40
рис. 6.6 Вырезы для навесного монтажа
Размеры вырезов при установке варочных панелей или
варочных панелей и вытяжки варочной панели рядом
друг с другом:
6.4 Размеры выреза
Подготовка столешницы
X
X
Выполните вырез столешницы.
X
X
Обеспечьте правильное уплотнение стыков
поверхности среза столешниц.
X
X
Соблюдайте указания производителя столешниц.
Выступ рабочей поверхности
>74
x
рис. 6.2 Выступ рабочей поверхности
X
X
При установке фрагмента рабочей поверхности
необходимо соблюдать выступ х. Это касается
монтажа заподлицо и навесного монтажа.
Монтаж заподлицо
A
B
544
R5
<R5
> 74
516
> 700
рис. 6.3 Монтаж заподлицо
