Монтаж

www.bora.com

2

1

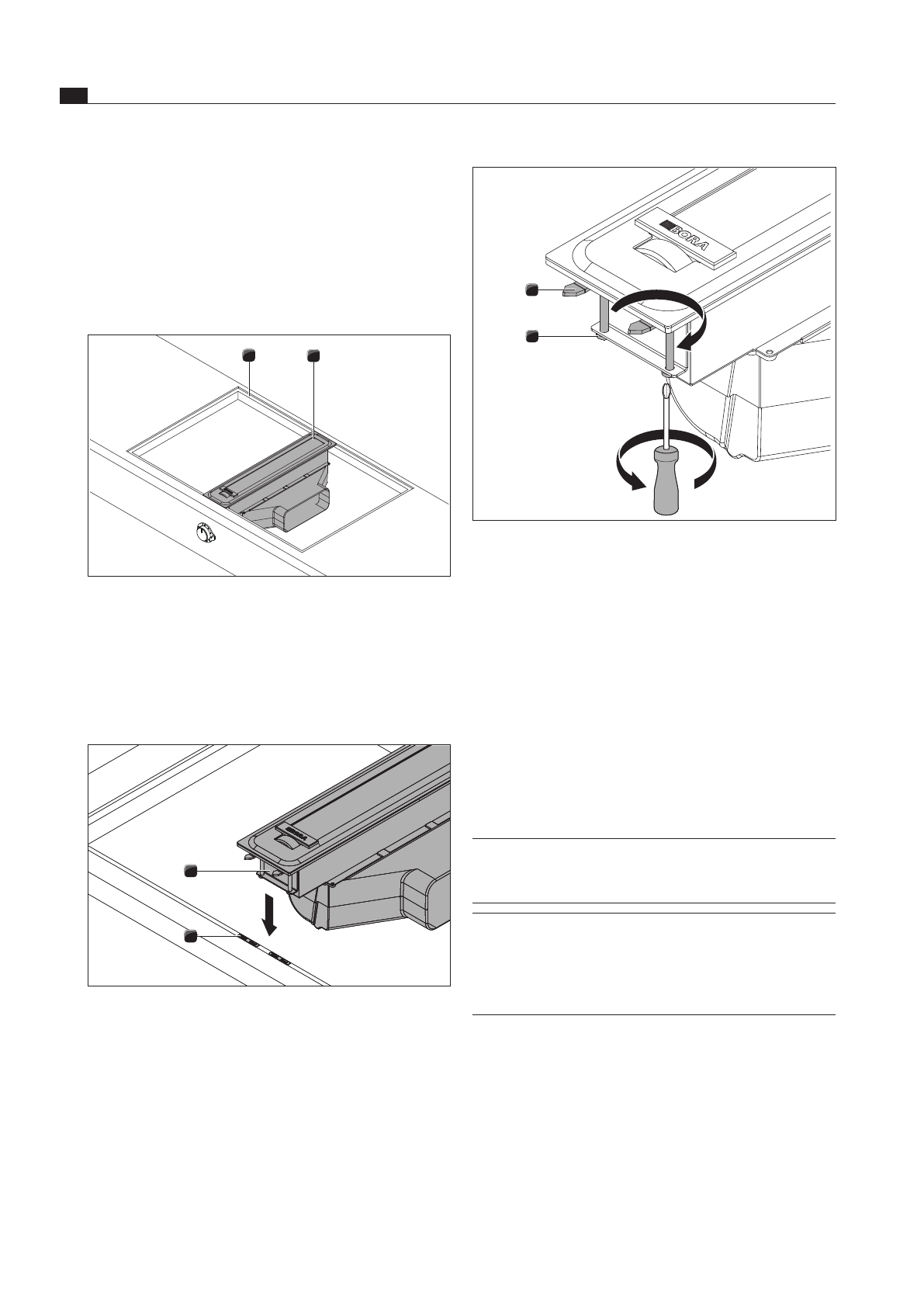

рис. 6.20  Крепление вытяжки, встраиваемой в столешницу

[1]

Стяжной болт

[2]

Стяжной хомут

X

X

Поверните четыре зажимных хомута [2] под

столешницу.

X

X

Затяните болты [1] стяжных хомутов с моментом

затяжки максимум 10 Нм.

X

X

Проверьте правильность выравнивания.

X

X

После завершения всех работ по установке

расшейте швы устройства чёрным термостойким

силиконовым герметиком.

6.5.3  Подготовка монтажа стандартной

конструкции

ИНФОРМАЦИЯ

   Корпус цокольного вентилятора не

может служить опорой для нижнего

шкафа.

ИНФОРМАЦИЯ

   В зависимости от установочного

положения для правильной

установки необходимо будет

укоротить выдвижные блоки нижнего

шкафа.

X

X

Теперь отрегулируйте детали направляющей канала

по отношению к высоте столешницы.

X

X

Выпилите необходимые вырезы на задней стенке

нижнего шкафа для направляющей канала.

X

X

Переместите некоторые ножки подставки нижнего

шкафа в зависимости от положения установки.

X

X

Подготовьте вентилятор, прикрепив уплотнительную

ленту в зависимости от ситуации установки.

X

X

Закрепите уплотнительную ленту на впускном

патрубке.

X

X

Установите патрубок вытяжного воздуха [3] с

разворотом на 180°.

X

X

Закрутите пять болтов [2].

X

X

Убедитесь в том, что между компонентами не

образовался воздушный зазор.

Установка вытяжки, встраиваемой в

столешницу

1

2

рис. 6.18  Установка вытяжки варочной панели

[1]

Вырез варочной панели

[2]

Вытяжка, встраиваемая в столешницу

X

X

Установите вытяжку, встраиваемую в столешницу [2]

по центру в вырез предусмотренной столешницы.

X

X

Точно выровняйте вытяжку варочной панели.

1

2

рис. 6.19  Пластины для компенсации высоты

[1]

Пластина для компенсации высоты

[2]

Вытяжка, встраиваемая в столешницу

X

X

При необходимости подложите пластины для

компенсации высоты [1].
