Описание устройства

www.bora.com

5

Описание устройства

При каждом использовании устройства соблюдайте

все указания по технике безопасности (см. главу

«Безопасность»).

Вытяжка, встраиваемая в столешницу имеет следующие

характеристики:

Q

Q

Регулировка мощности с помощью поворотной

ручки управления

Q

Q

Плавная регулировка мощности

Q

Q

Датчик запорного клапана

Q

Q

Автоматика отсроченного выключения

Q

Q

Индикатор необходимости очистки фильтра

Q

Q

Связь интерфейсов

Q

Q

Аварийное отключение

При покупке Вы решаете, каким образом будет

работать вытяжка, встраиваемая в столешницу - вариант

с вытяжным воздухом или с циркуляцией воздуха.

Режим отвода воздуха

Воздух, отведённый от варочной панели, очищается

жироулавливающим фильтром из нержавеющей стали и

выводится через воздуховод в атмосферу.

Вытяжной воздух не должен отводиться в:

Q

Q

находящийся в эксплуатации дымоход или канал с

отходящими газами

Q

Q

в шахту, которая используется для вентиляции

помещений установки каминов;

Если вытяжной воздух должен быть отведён в дымоход

или канал с отходящими газами, который не находится

в эксплуатации, то монтаж должен проверить и

разрешить опытный трубочист.

Режим рециркуляции

Воздух, отведённый от варочной панели, очищается

жироулавливающим фильтром и угольным фильтром

и возвращается обратно в помещение установки

варочной поверхности.

Для локализации запахов в режиме рециркуляции

следует использовать угольный фильтр. Для соблюдения

гигиены и охраны здоровья угольный фильтр следует

заменять с рекомендованными интервалами (см. Гл.

Очистка и уход).

ИНФОРМАЦИЯ

   В режиме рециркуляции необходимо

предусмотреть достаточную

приточную и вытяжную вентиляцию

для отведения влажного воздуха.

5.1  Конструкция

7

6

5
4

3

2

1

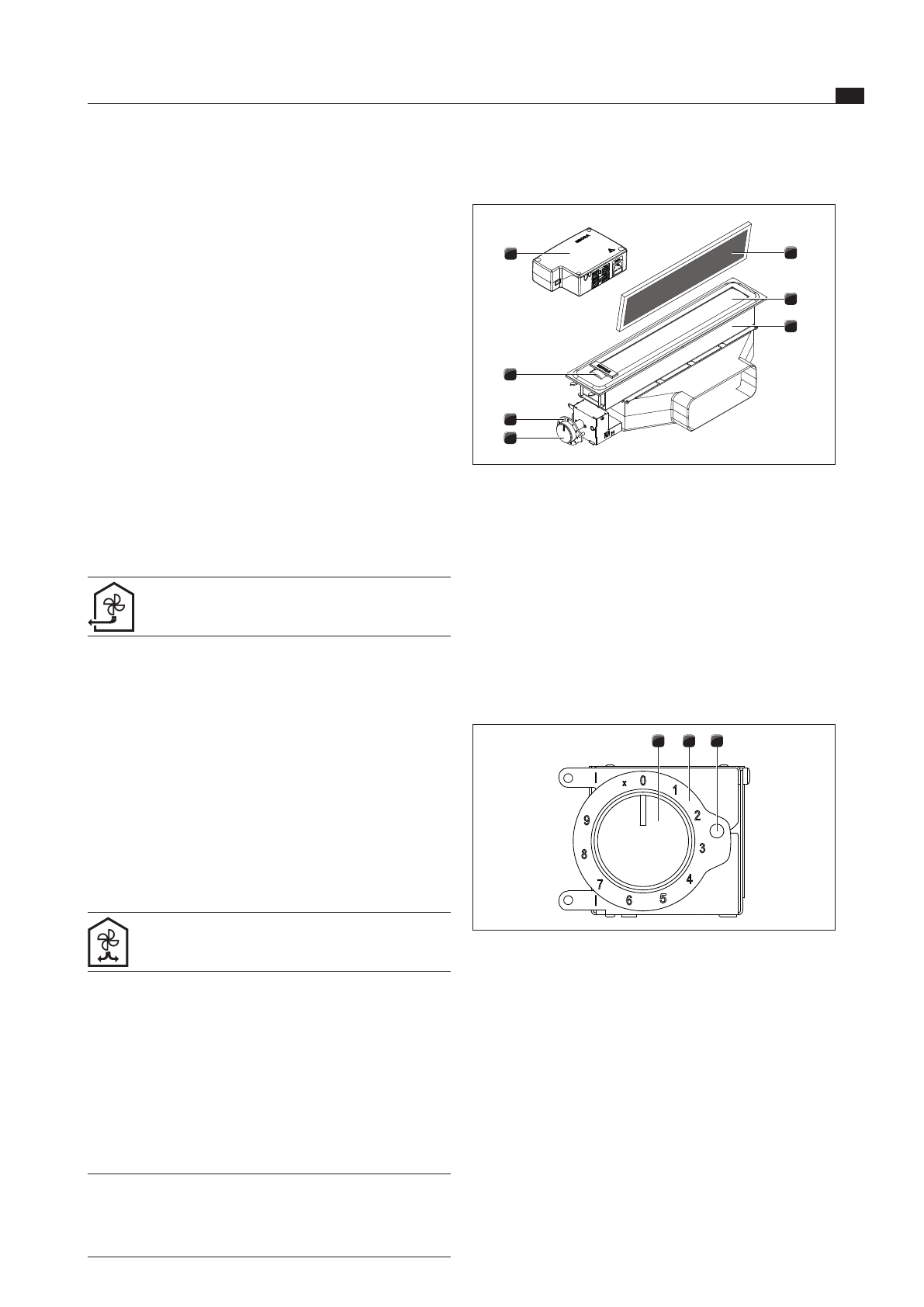

рис. 5.1  Вытяжка, встраиваемая в столешницу

[1]

Жироулавливающий фильтр из нержавеющей стали

[2]

Запорный клапан

[3]

Вытяжка, встраиваемая в столешницу

[4]

Поворотная ручка управления

[5]

Манжета регулятора уровня мощности

[6]

Поворотный механизм

[7]

Универсальный блок управления

5.2  Панель управления и принцип

работы

1

2

3

рис. 5.2  Поворотная ручка управления

[1]

Поворотная ручка управления

[2]

Манжета регулятора уровня мощности

[3]

Контрольная лампа
