RU

19

Монтаж

www.bora.com

18,5 mm

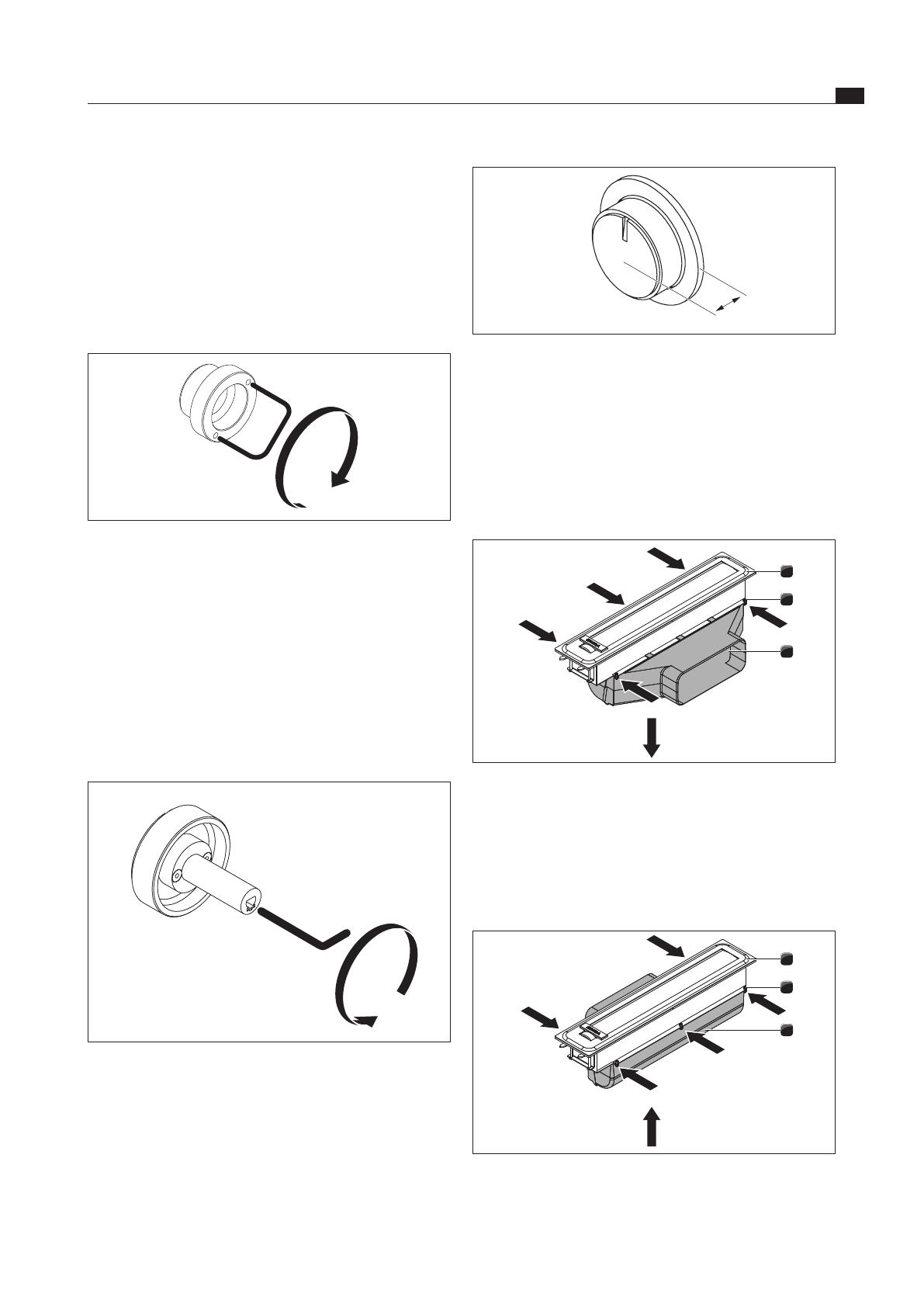

рис. 6.15  Расстояние поворотной ручки управления

6.5.2  Установка вытяжки варочной панели

и перенастройка патрубка вытяжного

воздуха влево

У вас есть возможность, в зависимости от требований,

отвести патрубок вытяжного воздуха влево или вправо.

Q

Q

Патрубок вытяжного воздуха вытяжки варочной

панели в стандартном исполнении поставляется с

отводом вправо.

1

2

3

рис. 6.16  Перенастройка патрубка вытяжного воздуха

[1]

Вытяжка, встраиваемая в столешницу

[2]

Болт

[3]

Патрубок вытяжного воздуха

X

X

Открутите пять болтов [2] в нижней части.

X

X

Снимите патрубок вытяжного воздуха [3].

1

2

3

рис. 6.17  Установка патрубка вытяжного воздуха

[1]

Вытяжка, встраиваемая в столешницу

[2]

Болт

[3]

Патрубок вытяжного воздуха

Закрепите распределительную коробку

X

X

Поместите манжету уровни мощности [4] на

диафрагме [3].

X

X

Вставьте распределительную коробку [1] с

насаженными пластинами для компенсации [2]

сзади в отверстия диафрагмы.

X

X

Закрутите крепёжную гайку [5] с монтажным

хомутом и затяните крепёжную гайку с моментом

затяжки макс. 10 Нм.

рис. 6.13  Затяните крепёжные гайки

X

X

Оденьте поворотную ручку управления [6].

X

X

Прикрутите распределительную коробку в

горизонтальном положении с внутренней стороны

прилагаемыми крепёжными винтами на диафрагме.

Зафиксируйте его от проворачивания.

Отрегулируйте поворотную ручку

управления

Для точной регулировки можно настроить расстояние

от поворотной ручки управления к манжете уровня

мощности.

рис. 6.14  Отрегулируйте поворотную ручку управления
