Установка внешнего коммутирующего - BORA CKASE - Инструкция по эксплуатации - Страница 25

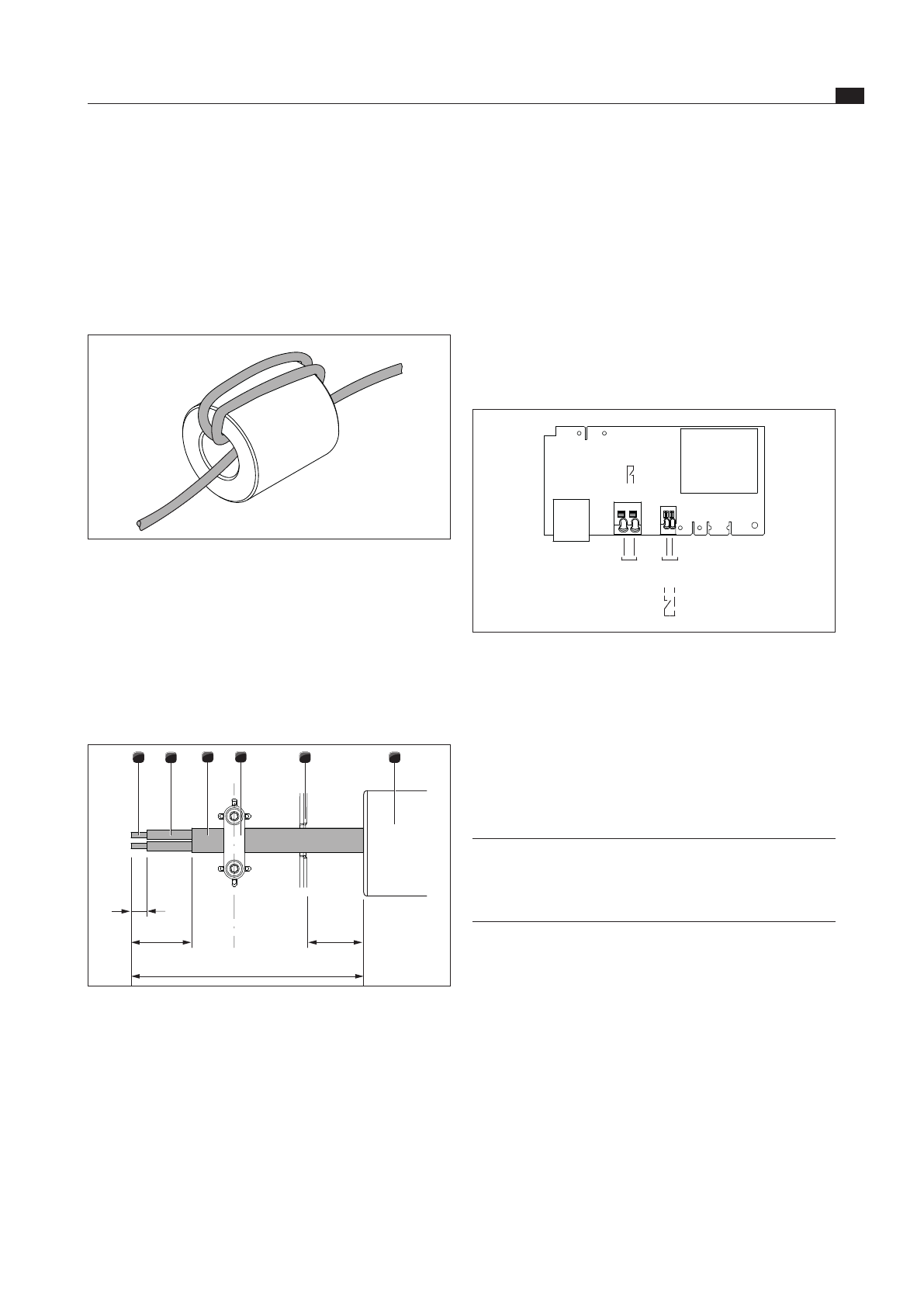

RU

25

Монтаж

www.bora.com

Q

Q

Следите, чтобы на изолированном конце провода [2]

максимальная длина снятия изоляции составляла

26 мм.

Установка внешнего коммутирующего

устройства

В зависимости от типа коммутирующего устройства

подключите соединительные провода к входящей или

исходящей соединительной клемме.

X

X

При подключении входящего и исходящего

соединения необходимо соблюдать схему

присоединения.

Home

In

Home

Out

X 7.1

X 7.2

X 6.1 X 6.2

Abb. 6.32  Схема присоединения внешних коммутирующих

устройств

X

X

Подключите кабели от каждого разъема к

клемме коммутационного контакта [4] согласно

соответствующей схеме присоединения (см. рис.

«Схема присоединения внешних коммутирующих

устройств»).

Q

Q

Чтобы подключить входящее переходное устройство,

необходимо снять установленную перемычку.

ИНФОРМАЦИЯ

  Когда входящий контакт не

используется, он должен быть

замкнут (исходное заводское

состояние).

Q

Q

При подключении к входящей соединительной

клемме нельзя использовать кабельные зажимы.

X

X

Подключите соединительный провод к

соответствующей клемме кабельного амортизатора

[4] с учетом поперечного сечения используемого

провода.

Из соображений электромагнитной совместимости

каждый соединительный провод от внешнего

коммутирующего устройства должен иметь ферритовый

фильтр. Он не входит в комплект поставки.

X

X

Закажите фильтрующий элемент (каталожное

обозначение: UFH — универсальный ферритовый

фильтр) у вашего дилера или свяжитесь с

представителем BORA через сайт www.bora.com.

Abb. 6.30  Обмотка ферритового фильтра соединительным

проводом в 3 витка

X

X

Обмотайте ферритовый фильтр соединительным

проводом в 3 витка, чтобы достичь необходимой

эффективности фильтрования.

X

X

Внимательно следите, чтобы конец провода выступал

из фильтра минимум на 120 мм.

X

X

Подготовьте соединительный провод с соблюдением

требований по длине снятия изоляции.

6

5

3

2

1

4

9

UFH

35

120

20

Abb. 6.31  Длина снятия изоляции и монтажное положение

соединительного провода в блоке управления

[1]

Конец провода без изоляции

[2]

Изолированный конец провода

[3]

Провод в оболочке

[4]

Клемма кабельного амортизатора

[5]

Место всплеска напряжения в кабельной проводке

[6]

Универсальный ферритовый фильтр (UFH)

Q

Q

Следите, чтобы на конце провода без изоляции [1]

максимальная длина снятия изоляции составляла

9 мм.
