Описание устройства

www.bora.com

5  Описание устройства

При каждом использовании устройства соблюдайте

все указания по технике безопасности (см. главу

«Безопасность»).

Система вытяжки, встраиваемая в столешницу имеет

следующие характеристики:

Q

Q

Регулировка мощности с помощью сенсорного

управления

Q

Q

Электронное регулирование мощности

(5 уровней мощности)

Q

Q

Автоматика отсроченного выключения

Q

Q

Индикатор необходимости очистки фильтра

Q

Q

Связь интерфейсов

Q

Q

Аварийное отключение

Q

Q

Встроенный звукопоглотитель (модуль

шумоподавления)

Q

Q

Прорезиненные ножки

При покупке Вы решаете, каким образом будет

работать система вытяжки, встраиваемая в столешницу

- вариант с вытяжным воздухом или с циркуляцией

воздуха.

Режим отвода воздуха

Воздух, отведённый от варочной панели, очищается

жироулавливающим фильтром из нержавеющей стали и

выводится через воздуховод в атмосферу.

Вытяжной воздух не должен отводиться в:

Q

Q

находящийся в эксплуатации дымоход или канал с

отходящими газами

Q

Q

в шахту, которая используется для вентиляции

помещений установки каминов;

Если вытяжной воздух должен быть отведён в дымоход

или канал с отходящими газами, который не находится

в эксплуатации, то монтаж должен проверить и

разрешить опытный трубочист.

Режим рециркуляции

Воздух, отведённый от варочной панели, очищается

жироулавливающим фильтром и угольным фильтром

и возвращается обратно в помещение установки

варочной поверхности.

Для локализации запахов в режиме рециркуляции

следует использовать угольный фильтр. Для соблюдения

гигиены и охраны здоровья угольный фильтр следует

заменять с рекомендованными интервалами (см. Гл.

Очистка и уход).

ИНФОРМАЦИЯ

  В режиме рециркуляции необходимо

предусмотреть достаточную

приточную и вытяжную вентиляцию

для отведения влажного воздуха.

5.1  Конструкция

1

10

9

2

3

4

5

8

7

6

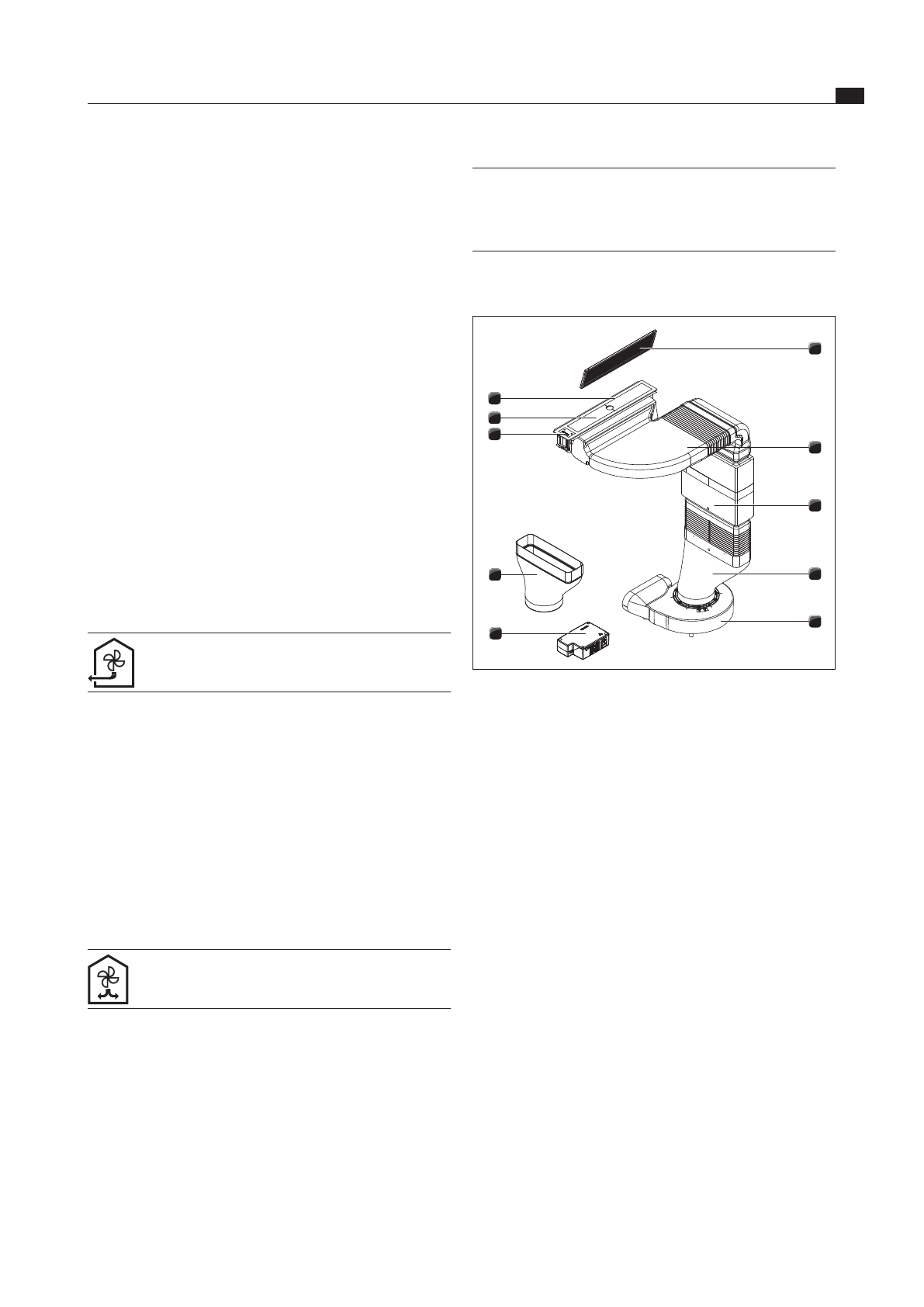

Abb. 5.1  Система вытяжки, встраиваемая в столешницу

[1]

Жироулавливающий фильтр из нержавеющей стали

[2]

Модуль основания

[3]

Модуль шумоподавления

[4]

Переходник изогнутый

[5]

Универсальный цокольный вентилятор

[6]

Classic блок управления

[7]

Переходник, прямой (опционально)

[8]

Сенсорная панель управления с индикатором вентилятора

[9]

Запорные пластины вытяжки, встраиваемой в столешницу

[10]

Рама вытяжки, встраиваемой в столешницу

[11]

Защитная решётка (не показана)
