6.5.2  Подготовка к монтажу модуля

основания, модуля заглушки и

цокольного вентилятора

ИНФОРМАЦИЯ

  Нижний шкаф не должен опираться

на корпус цокольного вентилятора.

ИНФОРМАЦИЯ

  В целях обеспечения правильного

монтажа необходимо укоротить

выдвижные элементы нижнего

шкафа с учетом установочного

положения.

ИНФОРМАЦИЯ

  Цокольный вентилятор должен

устанавливаться только

горизонтально.

X

X

Выравнивание по высоте с рабочей плитой касается

только самой системы вытяжки варочной панели, в

то время как модуль заглушки может быть укорочен

по меткам разреза с помощью ручной пилы для

тонкого пропила.

1

2

3

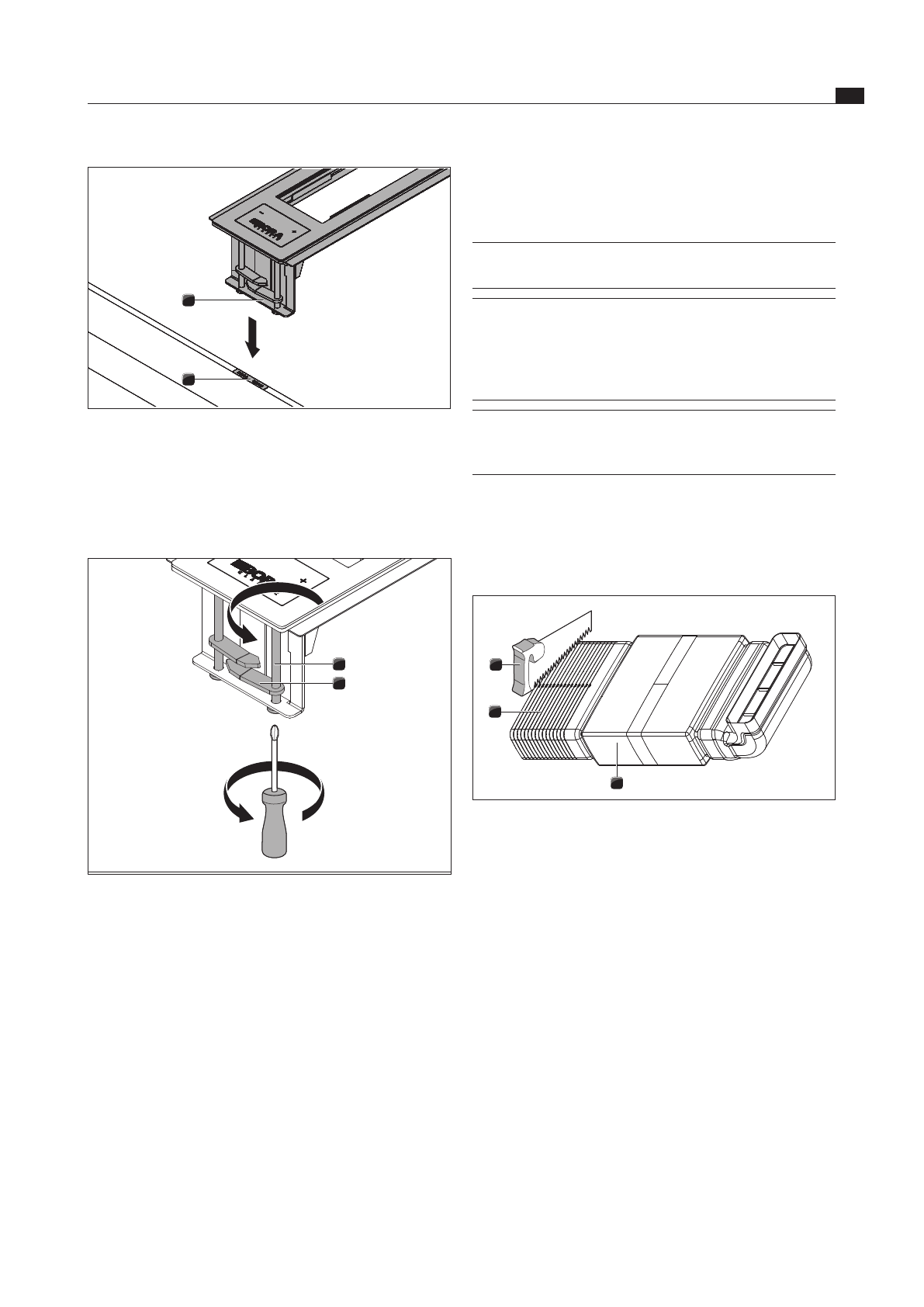

Abb. 6.17  Укорачивание модуля заглушки

[1]

Модуль заглушки

[2]

Метки разреза

[3]

Ручная пила для тонкого пропила

X

X

Теперь необходимо установить переходник

(изогнутый или прямой) и модуль заглушки на

цокольный вентилятор.

1

2

Abb. 6.15  Пластины для регулировки высоты

[1]

Пластина для регулировки высоты

[2]

Рама вытяжки варочной панели

X

X

При необходимости подложите пластины для

регулировки высоты [1].

1
2

Abb. 6.16  Закрепление вытяжки варочной панели

[1]

Стяжной винт

[2]

Стяжной хомут

X

X

Сдвиньте четыре стяжных хомута [2] под рабочей

плитой.

X

X

Затяните винты [1] стяжных хомутов до

максимального усилия 10 .

X

X

Соблюдайте правильное расположение рамы

вытяжки варочной панели.

X

X

По завершении монтажных работ нанесите на

все соответствующие места устройства черный

жаростойкий силиконовый герметик.
