RU

21

Монтаж

www.bora.com

ИНФОРМАЦИЯ

  При установке модуля основания

не рекомендуется перегружать

раму вытяжки варочной панели. Это

может привести к деформации рамы

вытяжки варочной панели.

X

X

Соедините модуль основания [2] с рамой вытяжки

варочной панели [1]. Осторожно надавив, установите

модуль основания [2] в предназначенные для

этого крепления в верхней части рамы вытяжки

варочной панели [1]. О корректном соединении

сигнализируют несколько щелчков с обеих длинных

сторон рамы вытяжки.

click

click

click

click

Abb. 6.23  Закрепление модуля основания

X

X

Приклейте модуль основания [2] к модулю заглушки

[3], воспользовавшись приложенной уплотнительной

лентой (UDB).

X

X

Разместите блок управления [8] в области цокольной

плиты.

ИНФОРМАЦИЯ

  Расположите цокольный вентилятор

и блок управления таким образом,

чтобы они были легкодоступными

и легкосъемными на случай

технического обслуживания.

Q

Q

Максимальная длина вытяжного воздуховода

составляет 6 м.

Q

Q

Минимальное поперечное сечение вытяжного

воздуховода должно составлять 176 см². Это

соответствует трубе круглого сечения с диаметром

150 мм.

Q

Q

Для подведения каналов используйте только

надежные элементы с гладкими внутренними

стенками трубы, но ни в коем случае не гибкие/

матерчатые шланги.

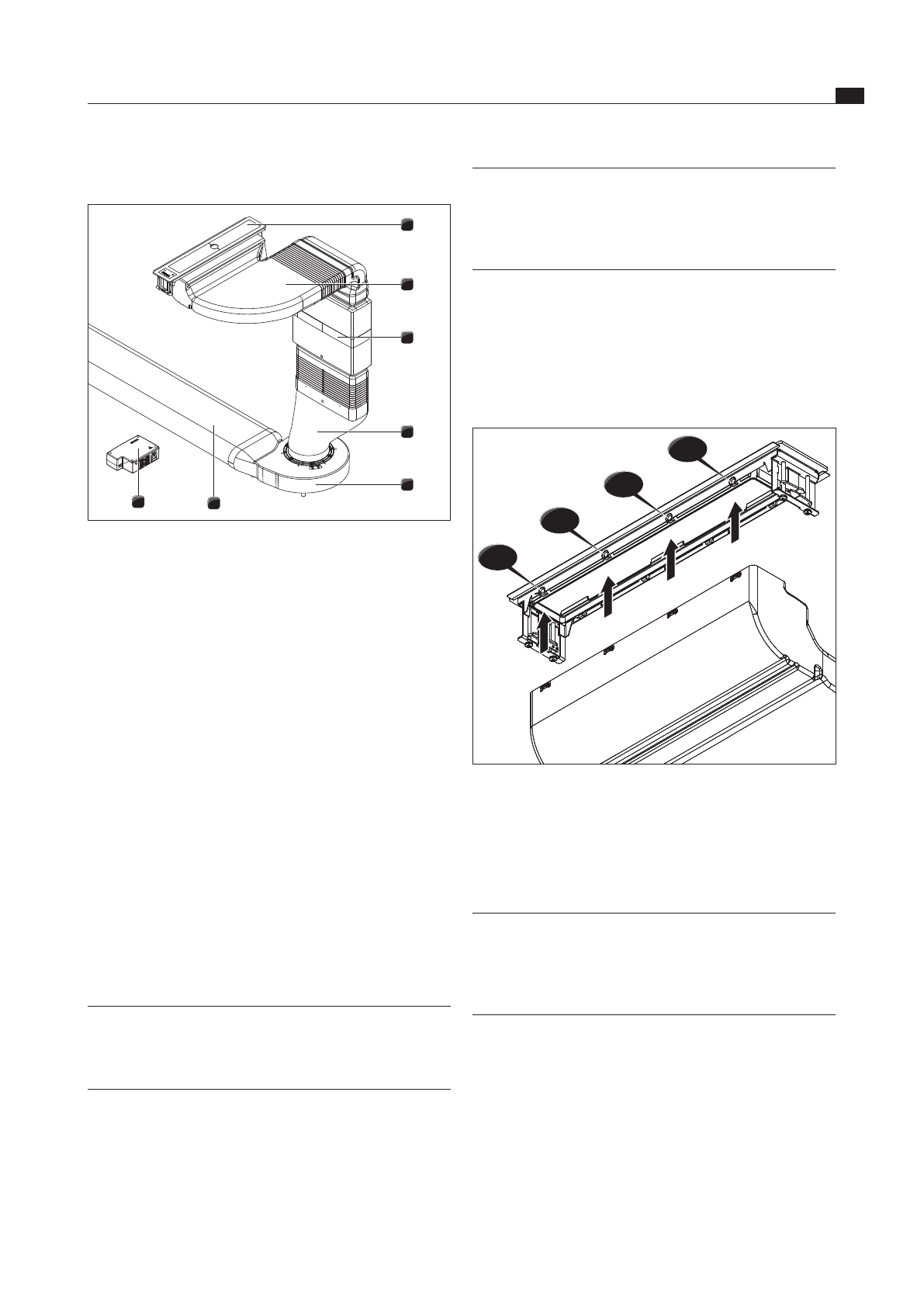

6.5.3  Монтаж стандартной конструкции

1

2

3

4

5

6

8

Abb. 6.22  Стандартная конструкция

[1]

Вытяжка варочной панели

[2]

Модуль основания

[3]

Модуль заглушки

[4]

Переходник (изогнутый или прямой)

[5]

Универсальный цокольный вентилятор

[6]

Вытяжной воздуховод или устройство рециркуляции
воздуха

[7]

Защитная решетка (не показано)

[8]

блок управления

X

X

Установите цокольный вентилятор [5].

Q

Q

Для упрощения позиционирования можно снять

впускные патрубки цокольного вентилятора.

При этом соблюдайте рекомендации согласно

руководству по монтажу универсального цокольного

вентилятора ULS.

X

X

Поместите переходник [4] поверх впускного

патрубка цокольного вентилятора [5].

Q

Q

Соединения можно также зафиксировать, приклеив

приложенную уплотнительную ленту (UDB).

X

X

Поместите модуль заглушки [3] поверх

переходника [4].

X

X

Склейте переходник [4] с модулем заглушки [3].

ИНФОРМАЦИЯ

  Чтобы зафиксировать модуль

заглушки, необходимо с помощью

винтов скрепить его с переходником

для разгрузки модуля основания.

X

X

Привинтите модуль заглушки [3] к переходнику [4].

X

X

Установите защитную решетку [7] в верхнее

отверстие модуля заглушки [3].

X

X

Поместите модуль основания [2] в модуль

заглушки [3].
