Монтаж

www.bora.com

6  Монтаж

X

X

Соблюдайте все указания по технике безопасности

(см. главу «Безопасность»).

ИНФОРМАЦИЯ

   Не допускается установка

устройства над холодильниками,

посудомоечными машинами,

кухонными плитами, духовками и

стиральной и сушильной техникой.

ИНФОРМАЦИЯ

  Поверхности контакта рабочих плит

и пристеночных бортиков должны

быть выполнены из жаростойкого

материала (примерно до 100°C).

ИНФОРМАЦИЯ

  Вырезы под рабочую плиту должны

быть герметично защищены

от влажности с помощью

соответствующих материалов или

при необходимости снабжены

термоизоляцией.

ИНФОРМАЦИЯ

  Если используется индукционная

стеклокерамическая вок-плита,

размер паза при установке вровень

с поверхностью должен быть

увеличен на 7 мм.

6.1  Проверка комплекта поставки

Наименование

Количество

Защитные листы

2

Руководство по эксплуатации и монтажу

1

Уплотнительная лента вытяжки варочной панели

1

Фильтр для задержания жира из нержавеющей

стали

1

Набор пластин для регулировки высоты

1

Рама вытяжки варочной панели

1

Линия связи CAT 5

1

Винты со сфероцилиндрической головкой

4

Токоподвод

1

Защитная решетка

1

Модуль заглушки

1

Универсальная уплотнительная лента UDB

1

Универсальный цокольный вентилятор ULS

1

Classic блок управления CSEE

1

Модуль основания

1

Переходник изогнутый

1

Переходник прямой

1

Tab. 6.1  Комплект поставки

X

X

Проверьте комплект поставки на полноценность (см.

6.1) и наличие повреждений.

X

X

В случае отсутствия деталей в поставке или их

повреждения обратитесь в службу поддержки

клиентов BORA.

X

X

Ни в коем случае не устанавливайте поврежденные

детали.

X

X

Правильно утилизируйте транспортировочную

упаковку (см. главу «Вывод из эксплуатации,

демонтаж и утилизация»).

6.2  Инструменты и

вспомогательные средства

Для технически правильного монтажа вытяжки

варочной панели необходимы следующие инструменты:

Q

Q

Карандаш

Q

Q

Измерительная лента

Q

Q

Крестовая отвертка Z2

Q

Q

Силиконовый герметик, черный, жаростойкий

Q

Q

Ручная пила для тонкого пропила

6.3  Требования по монтажу

6.3.1  Безопасные расстояния

1

3

2

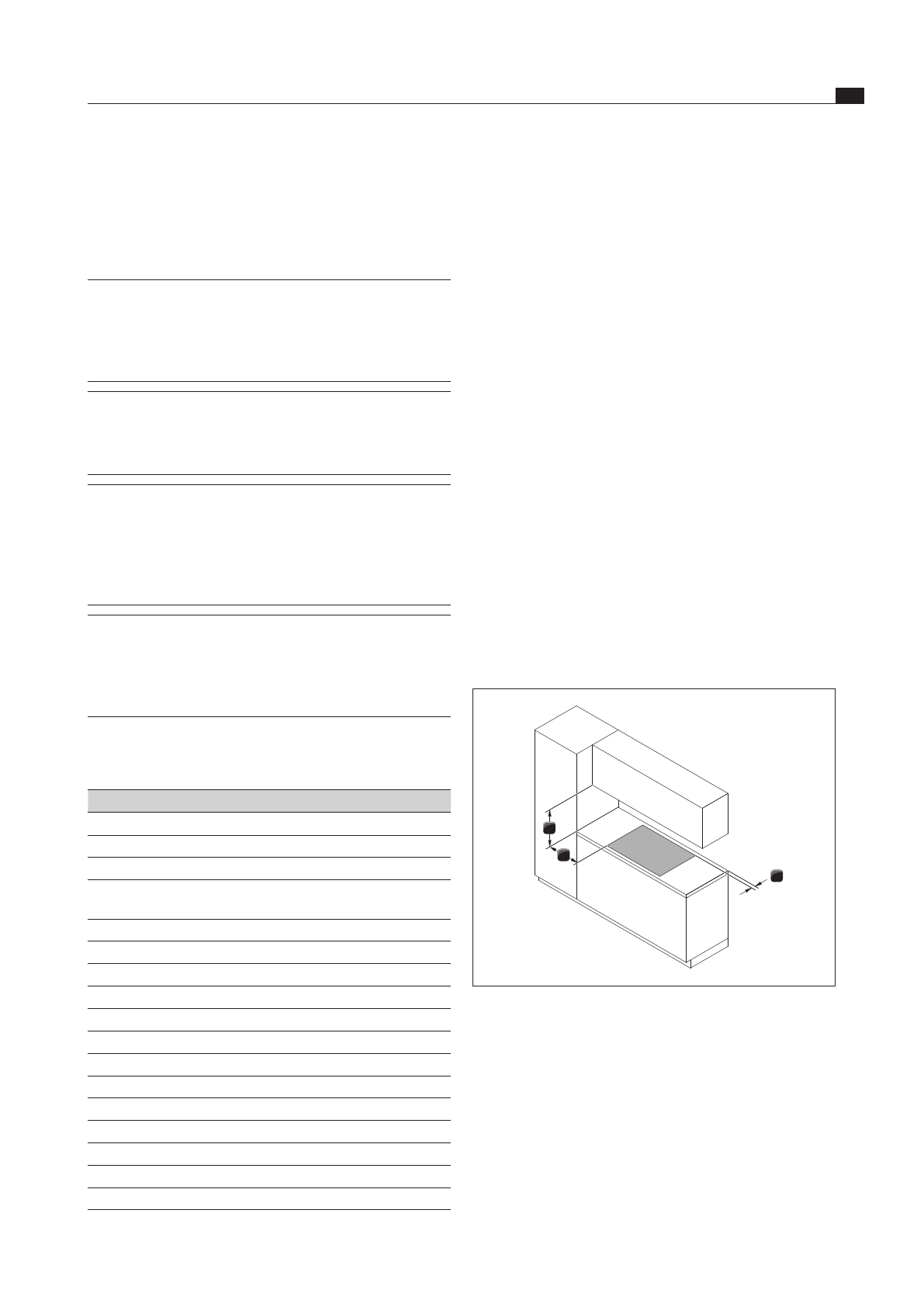

Abb. 6.1  Рекомендуемые минимальные расстояния

X

X

Соблюдайте следующие безопасные расстояния:

[1]

50 мм — минимальное расстояние сзади между вырезом
под рабочую плиту и задней кромкой рабочей плиты.

[2]

50 мм — минимальное расстояние слева и справа
от выреза под рабочую плиту до ближайшего шкафа
или стены. Из соображений эргономики и в целях
эффективного функционирования вытяжки варочной
панели рекомендуется минимальное расстояние 300 мм.

[3]

600 мм — минимальное расстояние между рабочей
плитой и верхним шкафом. Из соображений эргономики
рекомендуется минимальное расстояние 1000 мм.
