17
Монтаж
www.bora.com
ИНФОРМАЦИЯ
Под устройством необходимо
установить защитную панель для
кабеля (фальшпол). Для целей
технического обслуживания
фальшпол должен легко выниматься.
>
20
50
Abb. 6.8 Защитная панель для кабеля и вентиляция: вид
сбоку
Q
Q
По возможности следует снять любые поперечные
элементы мебели, находящиеся на уровне выреза
под рабочую плиту.
Q
Q
Выдвижные секции или полки в нижнем шкафу
должны быть съемными для возможности проведения
технического обслуживания.
Q
Q
Необходимо предусмотреть отверстие для обратного
потока площадью не менее 500 см² для обратной
подачи циркуляционного воздуха в цокольную часть.
Монтажные размеры
515
560 - 710
90
>140
222
89
900 - 1050
460

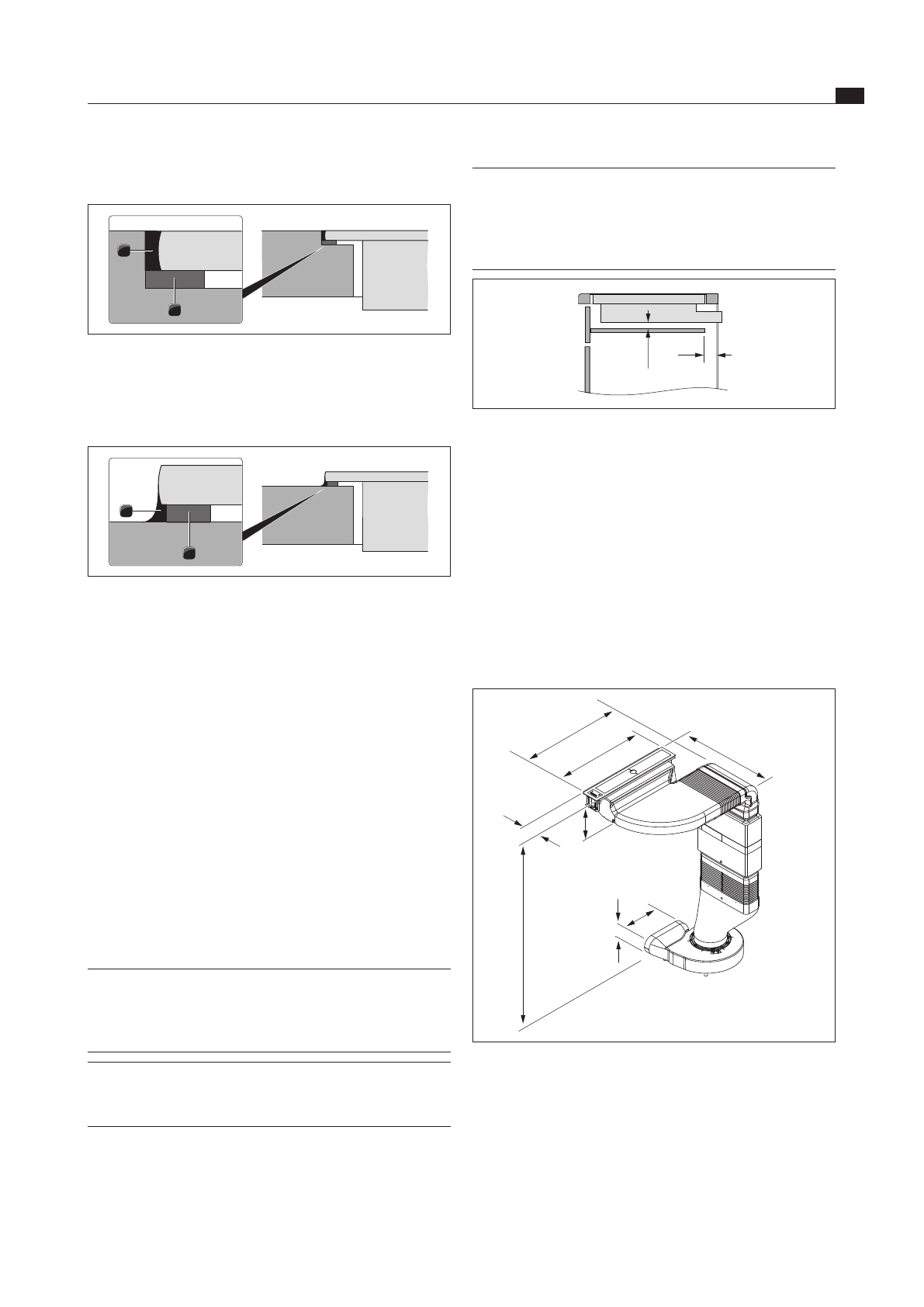

Abb. 6.9 Размеры устройства с изогнутым переходником
Прикрепление уплотнительной ленты
1
2
Abb. 6.6 Уплотнительная лента при монтаже вровень с
поверхностью
[1]
черный жаростойкий силиконовый герметик
[2]
Уплотнительная лента
2
1
Abb. 6.7 Уплотнительная лента при навесном монтаже
[1]
черный жаростойкий силиконовый герметик
[2]
Уплотнительная лента
X
X
При навесном монтаже приклейте перед установкой
приложенную уплотнительную ленту [2] к нижней
стороне устройства, не оставляя промежутков.
X
X
При монтаже вровень с поверхностью приклейте
приложенную уплотнительную ленту к
горизонтальной кромке выреза под рабочую плиту,
даже если при установке устройства используется
силиконовый герметик [1] или его аналог.
X
X
Приклейте поставленную в комплекте паспортную
табличку (в виде самоклеящейся этикетки) на
обратную сторону инструкции по обслуживанию и
монтажу.
6.5 Монтаж системы вытяжки
ИНФОРМАЦИЯ
Предусмотренное расстояние
между встроенными устройствами
составляет минимум один
миллиметр.
ИНФОРМАЦИЯ
Предусмотренное расстояние вокруг
встроенных устройств составляет
минимум два миллиметра.
Содержание
- 3 Содержание
- 4 Общие сведения; Целевая группа; Действие Руководства по; Директивы
- 5 Отображение информации; Указания по безопасности и; ПРЕДУПРЕДИТЕЛЬНЫЙ ЗНАК И
- 6 Безопасность; Общие указания по
- 7 Указания по безопасности
- 8 Указания по безопасности
- 9 Опасность поражения; Указания по безопасности; Опасность отравления
- 10 Запрещается любое недозволенное; Указания по безопасности; Опасность травмирования и; Использование по назначению
- 11 Технические; Размеры устройства
- 12 Маркировка потребления энергии
- 13 Описание устройства; Режим отвода воздуха
- 14 выключения; Панель управления и принцип; Сенсорное управление; встраиваемой в столешницу
- 15 Монтаж; Проверка комплекта поставки; вспомогательные средства
- 16 Навесной монтаж; Монтаж вровень с поверхностью
- 17 Монтажные размеры; Прикрепление уплотнительной ленты
- 18 Монтаж вытяжки варочной панели; Подготовка рамы вытяжки варочной панели
- 19 основания, модуля заглушки и
- 22 Настройка коммуникаций и; Установка дополнительного вентилятора
- 23 Отсоединение токоподвода
- 24 Подготовка соединительных проводов для; Подключение внешних; Подготовка блока управления
- 25 Установка внешнего коммутирующего
- 26 Передача пользователю; Установка подключения к источнику тока
- 27 Управление; Включение
- 28 Обратите внимание на
- 29 Очистка и уход; Моющие и чистящие средства; Очистка вытяжки варочной; жироулавливающего фильтра из
- 30 Замена угольного фильтра
- 31 Устранение неисправностей
- 32 0 Прекращение; Прекращение эксплуатации; Утилизация без ущерба для; Утилизация транспортной упаковки; Утилизация старого изделия
- 33 1 Гарантия, сервисная; Сервисная служба
