Монтаж

www.bora.com

X

X

Подготовьте цокольный вентилятор, прикрепив

уплотнительную ленту согласно монтажному

положению.

X

X

Зафиксируйте уплотнительную ленту на впускном

патрубке.

Abb. 6.20  Положение уплотнительной ленты при монтаже с

использованием трубы круглого сечения

X

X

Зафиксируйте уплотнительную ленту на выпускном

патрубке.

Abb. 6.21  Положение уплотнительной ленты при монтаже с

использованием переходника (плоский канал)

ИНФОРМАЦИЯ

  При закреплении уплотнительной

ленты внимательно следите, чтобы

она в сжатом состоянии герметично

закрывала соединительный канал.

2

3

5

4

1

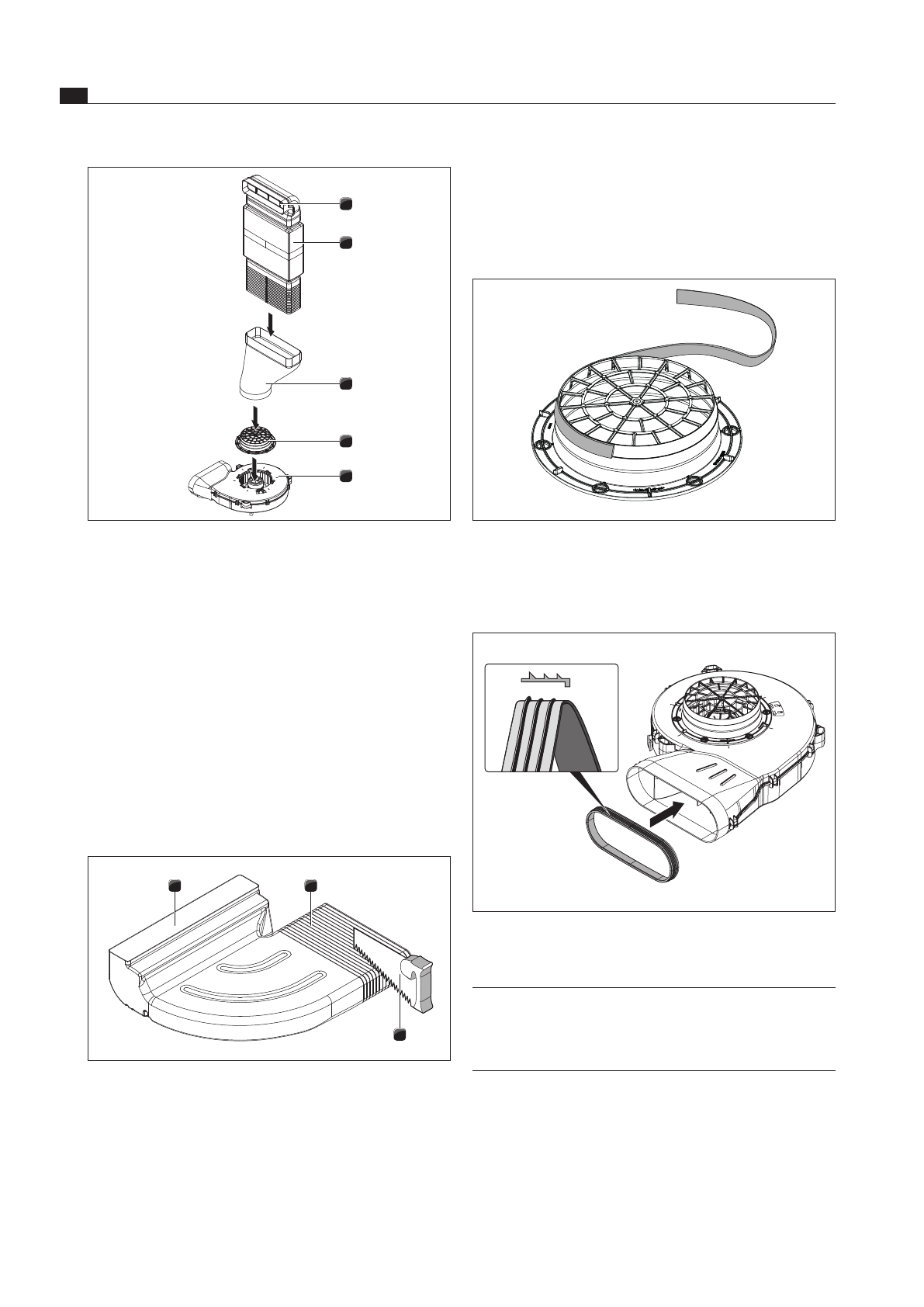

Abb. 6.18  Сборка

[1]

Защитная решетка

[2]

Модуль заглушки

[3]

Переходник (изогнутый или прямой)

[4]

Впускной патрубок универсального цокольного
вентилятора

[5]

Универсальный цокольный вентилятор

X

X

Пропилите необходимые отверстия для каналов в

задней стенке нижнего шкафа.

X

X

В зависимости от монтажного положения в нижнем

шкафу могут использоваться несколько оснований

цоколя.

X

X

Выровняйте модуль основания по глубине рабочей

плиты, укоротив его по меткам разреза с помощью

ручной пилы для тонкого пропила.

1

2

3

Abb. 6.19  Укорачивание модуля основания

[1]

Модуль основания

[2]

Метки разреза

[3]

Ручная пила для тонкого пропила
