Монтаж

www.bora.com

[1]

Соединительный разъем провода цепи управления
цокольного вентилятора

[2]

Соединительный разъем токоподвода цокольного
вентилятора

X

X

Соедините провод цепи управления цокольного

вентилятора [1] с блоком управления [4].

X

X

Соедините токоподвод цокольного вентилятора [2] с

блоком управления [6].

Отсоединение токоподвода

Для отсоединения токоподвода [2] от блока управления

[6] требуется маленькая плоская отвертка.

X

X

Отсоедините токоподвод блока управления от сети

электроснабжения [8].

X

X

Убедитесь, что напряжение отключено.

X

X

С помощью плоской отвертки откройте защелку на

разъеме токоподвода.

X

X

Вставьте наконечник отвертки в паз разъема.

X

X

Слегка прижмите защелку вниз.

X

X

Аккуратно с помощью плоской отвертки извлеките

разъем токоподвода из его гнездовой части на блоке

управления.

X

X

Затем извлеките токоподвод из гнездовой части

разъема.

X

X

Убедитесь, что разъем и его гнездовая часть не

повреждены.

X

X

Не используйте поврежденные компоненты.

X

X

С помощью своего дилера BORA замените

поврежденные компоненты.

Подключение дополнительного вентилятора

X

X

Соедините провод цепи управления [1] вентилятора

с блоком управления [5].

X

X

Соедините токоподвод [2] вентилятора с блоком

управления [7].

X

X

Проверьте все разъемные соединения на прочность.

Соединение блока управления и

вентилятора с вытяжкой варочной панели

8

6

4

2

1

7

5

3

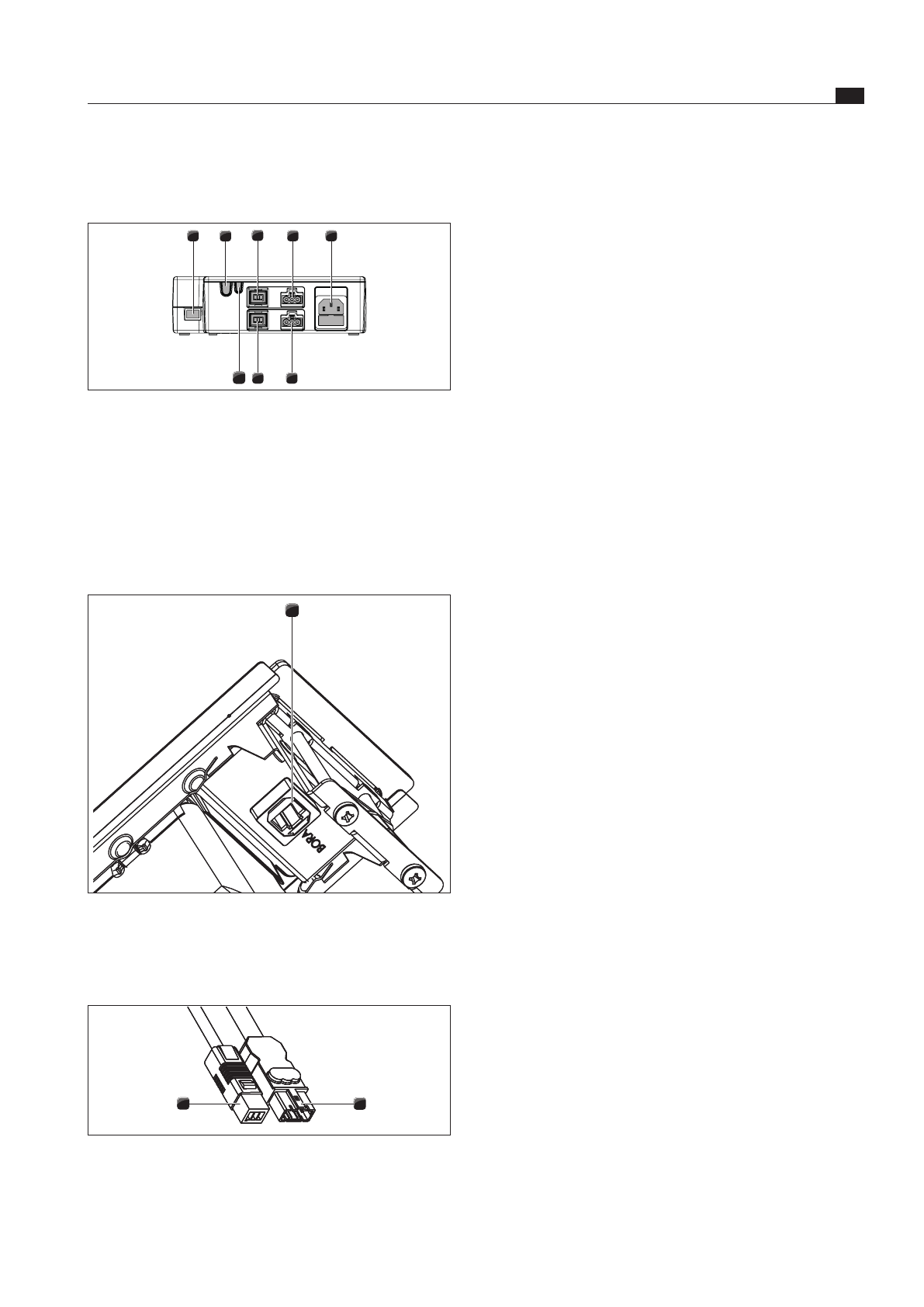

Abb. 6.26  Подключения блока управления

[1]

Линия связи CAT 5

[2]

«Туда»

[3]

«Обратно»

[4]

Провод цепи управления вентилятора 1

[5]

Провод цепи управления вентилятора 2

[6]

Токоподвод вентилятора 1

[7]

Токоподвод вентилятора 2

[8]

Токоподвод с предохранителем на малую силу тока

1

Abb. 6.27  Подключение линии связи CAT 5

X

X

Подключите линию связи CAT 5 между

соединением вытяжки варочной панели [1]

и блоком управления [1].

1

2

Abb. 6.28  Соединительный разъем цокольного вентилятора
