RU

24

Монтаж

www.bora.com

1

2

4

3

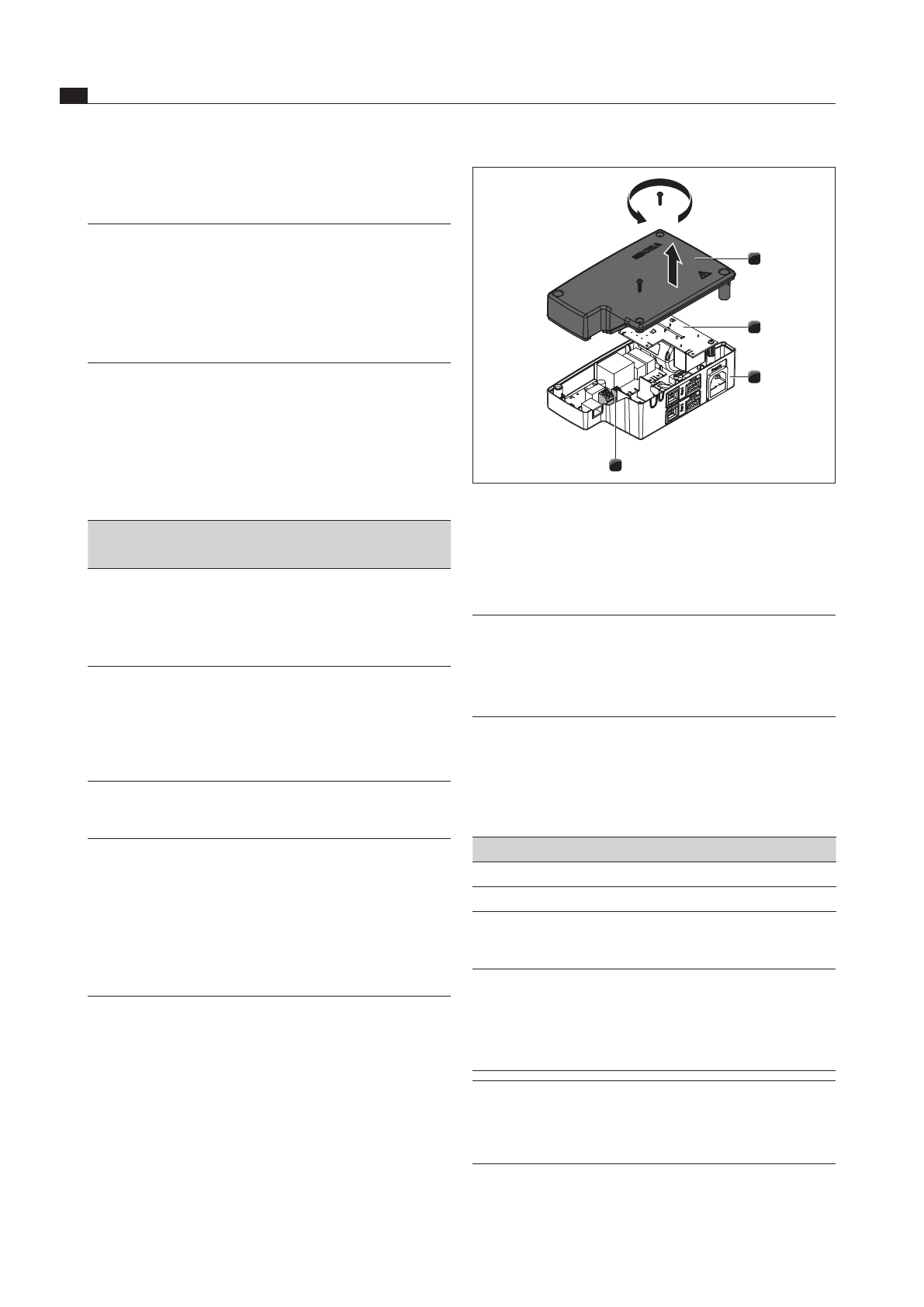

Abb. 6.29  Снятие крышки блока управления

[1]

Крышка

[2]

Блок электроники

[3]

Нижний вкладыш

[4]

Клеммы коммутационного контакта

ИНФОРМАЦИЯ

   Блок электроники [2] может

содержать остаточный заряд.

Вследствие этого следует избегать

касания свободных контактов в

блоке электроники!

Подготовка соединительных проводов для

внешних коммутирующих устройств.

Для подсоединения внешних коммутирующих устройств

используйте соединительные провода следующих типов

и производства:

Контактные данные

Соединительный провод

«Обратно»

H03VV-F 2x0,5мм²

«Туда»

H03VVH2-F 2x0,75мм²

Tab. 6.4  Соединительный провод

ИНФОРМАЦИЯ

  Соединительные провода

предназначены только для

внутреннего использования в

зданиях, частных домах, кухонных и

офисных помещениях.

ИНФОРМАЦИЯ

  Общая длина соединительного

провода внешнего коммутирующего

устройства не должна превышать

10 м!

6.7  Подключение внешних

коммутационных контактов

ИНФОРМАЦИЯ

  Подключение исходящих («туда»)

и входящих («обратно») линий

связи должно выполняться только

квалифицированным специалистом.

Он также принимает на себя

ответственность за корректную

установку и ввод в эксплуатацию.

При использовании линий связи «туда» и «обратно»

вам потребуется соответствующая техническая

документация по внешним коммутирующим

устройствам, чтобы обеспечить безопасное

подключение и эксплуатацию приборов.

Могут использоваться только следующие

коммутационные контакты:

Контактные

данные

Функция

Соединение

«Обратно»

Разъем вытяжки варочной

панели «кл./ыкл.» для внешнего

коммутационного контакта

(контакт замкнут: вытяжка

включена)

24 В пост.

тока, 100 мА

«Туда»

Сухой контакт для управления

внешними устройствами в

зависимости от режима работы

вытяжки варочной панели

(вытяжка включена: контакт

замкнут)

максимум

250 В перем.

тока/30 В

пост. тока,

2,5 А

Tab. 6.3  Коммутационные контакты

ИНФОРМАЦИЯ

  Входящий контакт («обратно»)

может использоваться только

для внешних предохранительных

устройств (например, для оконного

контактного выключателя).

При разомкнутом положении

переключателя вытяжка варочной

панели не функционирует.

X

X

Убедитесь, что блок управления отключен от

электропитания.

Подготовка блока управления

X

X

Ослабьте винты крепления блока управления.

X

X

Поднимите крышку.
