Монтаж
www.bora.com
ИНФОРМАЦИЯ
Ввиду того что толщина
индукционной стеклокерамической
вок-плиты составляет 6 мм, при
установке необходимо снять левую
боковую направляющую рамы
вытяжки варочной панели.
2
1

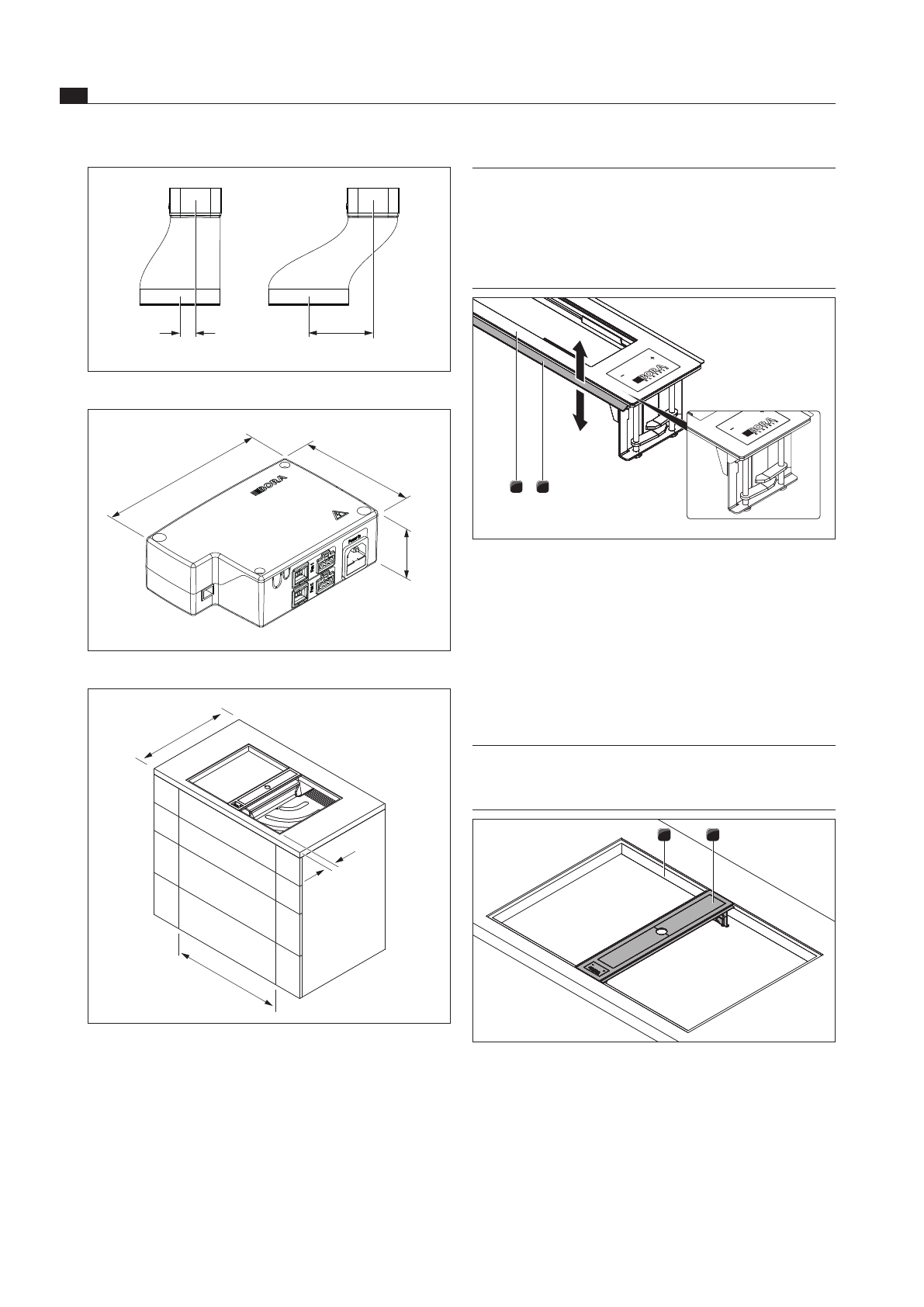

Abb. 6.13 Подготовка рамы вытяжки варочной панели
[1]
Рама вытяжки варочной панели
[2]
левая боковая направляющая
X
X
Используя плоскогубцы, снимите левую
направляющую рамы вытяжки через
предусмотренные для этого изгибы сверху и снизу.
Монтаж вытяжки варочной панели
ИНФОРМАЦИЯ
Модуль основания вытяжки
варочной панели может быть
установлен только выходом направо.
1
2
Abb. 6.14 Монтаж вытяжки варочной панели
[1]
Вырез под варочную панель
[2]
Рама вытяжки варочной панели
X
X
Установите раму вытяжки варочной панели [2] по
центру в предусмотренный вырез под рабочую
плиту.
X
X
Аккуратно выровняйте вытяжку.
30
124,50
Abb. 6.10 Врубка с изогнутыми переходниками
187
60
128
Abb. 6.11 Монтажные размеры блока управления
> 600
> 50
> 900
Abb. 6.12 Монтажные размеры устройства
6.5.1 Монтаж вытяжки варочной панели
Подготовка рамы вытяжки варочной панели
к монтажу вместе с индукционной
стеклокерамической вок-плитой
