61

H

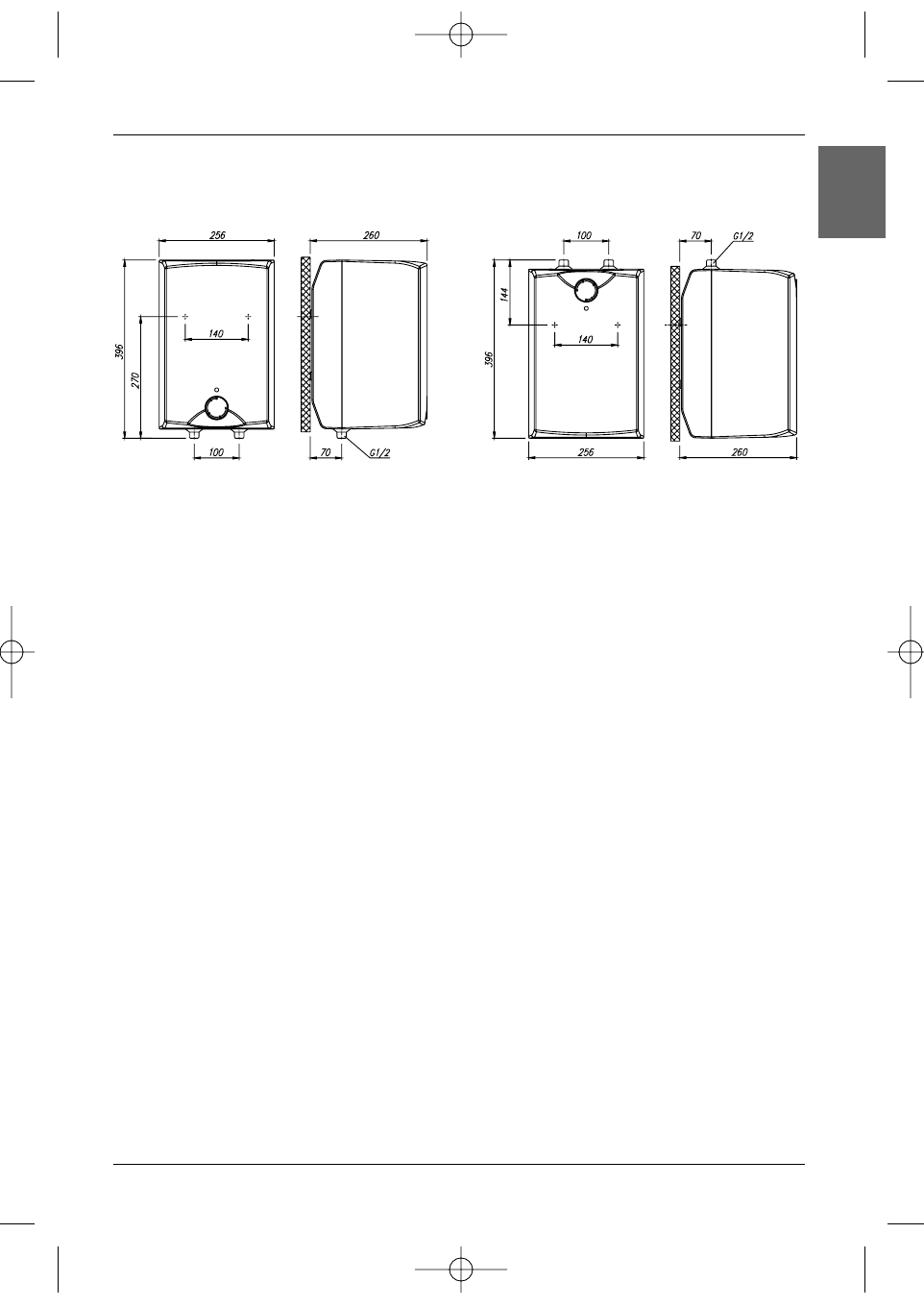

A vízmelegítő csatlakozási és felszerelési méretei (mm)

Felső elhelyezésű kivitel

Alsó elhelyezésű kivitel

CSATLAKOZTATÁS A VÍZHÁLÓZATRA

A bojler vízbevezetési és -elvezetési vezetékei különböző színnel vannak jelölve. A hideg
vízbevezetés kékkel, a meleg vízelvezetés pedig pirossal.
A bojler t kétféleképpen lehet a vízvezeték hálózatra csatlakoztatni. A zár t, nyomórendsz-
erű csatlakozás több fogyasztóhelyen tör ténő vízvételezést tesz lehetővé, a nyitott, nem
nyomórendszerű pedig csak egy fogyasztóhelyen. A kiválasztott csatlakozási rendszer től
függően megfelelő keverőcsaptelepeket is be kell szereznie.
Nyitott, nem nyomórendszernél a bojlerba visszacsapó szelepet kell építeni, amely
megakadályozza, hogy a víz a katlanból kifolyjon, ha a hálózatból kifogy a víz. Ennél a csat-
lakozási rendszernél átfolyó keverőcsaptelepet kell alkalmazni. A bojlerben a melegítés
hatására nő a térfogat, ami a keverőcsaptelepen csöpögést okoz. A keverőcsaptelep
karjának erős meghúzásával a víz csöpögését nem lehet megállítani, de eltörheti a
csaptelepet.
Zár t, nyomórendszernél a fogyasztóhelyeken nyomó keverőcsaptelepeket kell
alkalmazni. A biztonságos működés érdekében a bevezető csőre feltétlenül biztonsági
szelepet vagy olyan biztonsági együttest kell építeni, amely megakadályozza, hogy a
kazánban a nyomás a nominális ér téknél 0,1 MPa-nál magasabbra emelkedjen.
Vízmelegítés közben a bojlerban a biztonsági szelepben beállított határig növekszik a
nyomás. Tekintettel arra, hogy a víz a vízvezeték hálozatba tör ténő visszajutása akadályba
ütközik, a biztonsági szelep kifolyó nyílásán víz csöpöghet. A csöpögő vizet a biztonsági
szelep alá helyezett vízfelfogóval a lefolyóba vezetheti. A biztonsági szelep kifolyója alatt
elhelyezett elvezető csövet egyenesen lefelé kell elhelyezni, fagymentes helyen.
