geschlossenes (Druck) System

  offenes (Druckloses) System

Der  kombinierte  Warmwasserbereiter  GBK  funktioniert  gleich  wie  der  elektrische  Warmwasserbereiter  GB,  er  hat  nur
noch einen zusätzlich eingebauten Wärmetauscher für das Aufheizen des Sanitärwassers mit anderen Energiequellen
(z.B.  Zentralheizung,  Sonnenkollektor  oder  Wärmepumpe).  Die  Systeme  mit  elektrischem  Heizgerät  und  mit  dem
Wärmetauscher können gleichzeitig selbständig funktionieren. Den kombinierten Warmwasserbereiter schließen Sie an
die  Wasserleitung  auf  gleiche  Weise  an  wie  den  Warmwasserbereiter  GB,  ausserdem  schliessen  Sie  ihn  noch  an  die
zusätzliche Energiequelle an. Der Eintritt des Heizmediums in den Wärmetauscher ist mit roter Farbe, der Austritt mit
blauer Farbe gekennzeichnet.
Sie können die Warmwasserbereiter GBK auch an die Warmwasserrücklaufleitung anschließen. Diese Rücklaufleitung
ermöglicht  es,  daß  alle  Entnahmestellen  auch  gleich  das  warme  Wasser  zu  Verfügung  haben.  Der  Anschluß  der
Rücklaufleitung  ist  auf  der  oberen  Seite  des  Warmwasserspeichers.  Sie  müssen  dazu  auf  der  Oberseite  den  Deckel
entfernen und den darunterliegenden Dichtungszapfen losdrehen. Die Elemente der Rücklaufleitung können Sie bei den
beauftragen Verkäufern unserer Produkte zusätzlich bestellen.

ANSCHLUß AN DAS ELEKTRONETZ

Vor dem Anschluß an das Elektronetz ist in den Warmwasserbereiter das Anschlußkabel einzubauen. Den Kunsstoffdeckel,
unter dem die elektrischen Abshlüße liegen, entfernen Sie, indem Sie die auf ihm angebrachte Platte lösen. Schieben
Sie dazu vorsichtig einen Schraubenzieher zwischen Kunsstoffdeckel und Platte, zuerst am Thermostatknopf und dann
auf  der  gegenüberliegenden  Seite.  Sobald  die  Platte  auf  beiden  Seiten  losgemacht  ist,  können  Sie  sie  mit  der  Hand
herausziehen. Um den Schutzdeckel wegnehmen zu können, müssen Sie noch den Thermostatknopf entfernen und die
beiden Befestigungsschrauben losdrehen. Der Schutzdeckel wird in umgekehrter Reihenfolge wieder montiert.
Der  Anschluß  des  Warmwasserbereiters  an  das  Elektronetz  ist  nach  Normen  für  elektrische  Leitungen  auszuführen.
Weil  der  Warmwasserbereiter  nicht  mit  dem  Element  für  eine  Dauertrennung  vom  Elektronetz  versehen  ist,  ist  in  die
Kabelvebindung zwischen ihm und der Dauerleitung einen Schalter einzubauen, der beide Pole unterbricht und zwischen
den offenen Kontakten den minimalen Abstand von 3 mm hat.

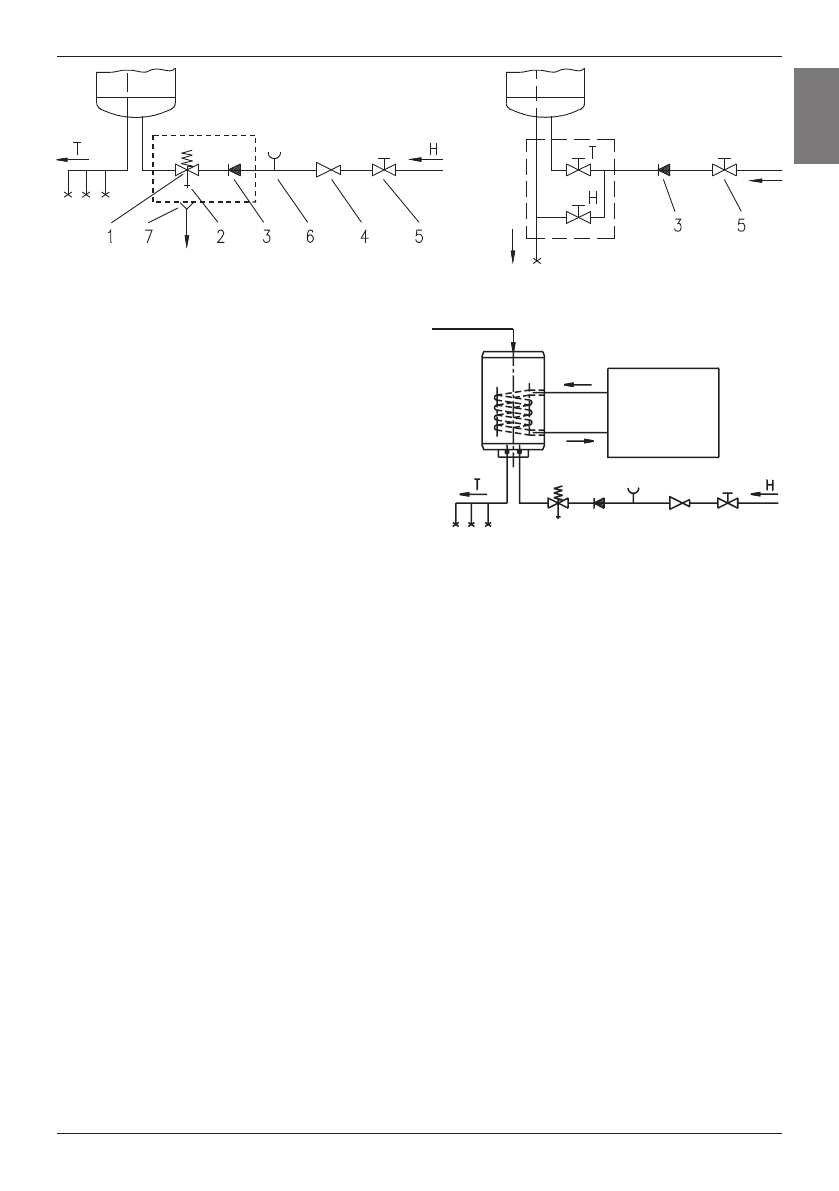

Legende:
1 - Sicherheitsventil
2 - Testventil
3 - Sperrventil
4 - Reduzierdruckventi
5 - Sperrventil
6 - Testansatzstück
7 - Trichter mit dem Anschluß an den Ablaufl
H - Kaltwasser
T - Warmwasser

Rückleitung

Energiequelle

D
