64

GBL 50

GBL 80

GBK 80

GBK 100

GBK 120

GBK 150

GBK 200

A

583

803

803

948

1103

1318

1510

B

187

207

207

202

207

222

430

C

145

345

565

715

865

1065

1050

D

340

416

416

416

416

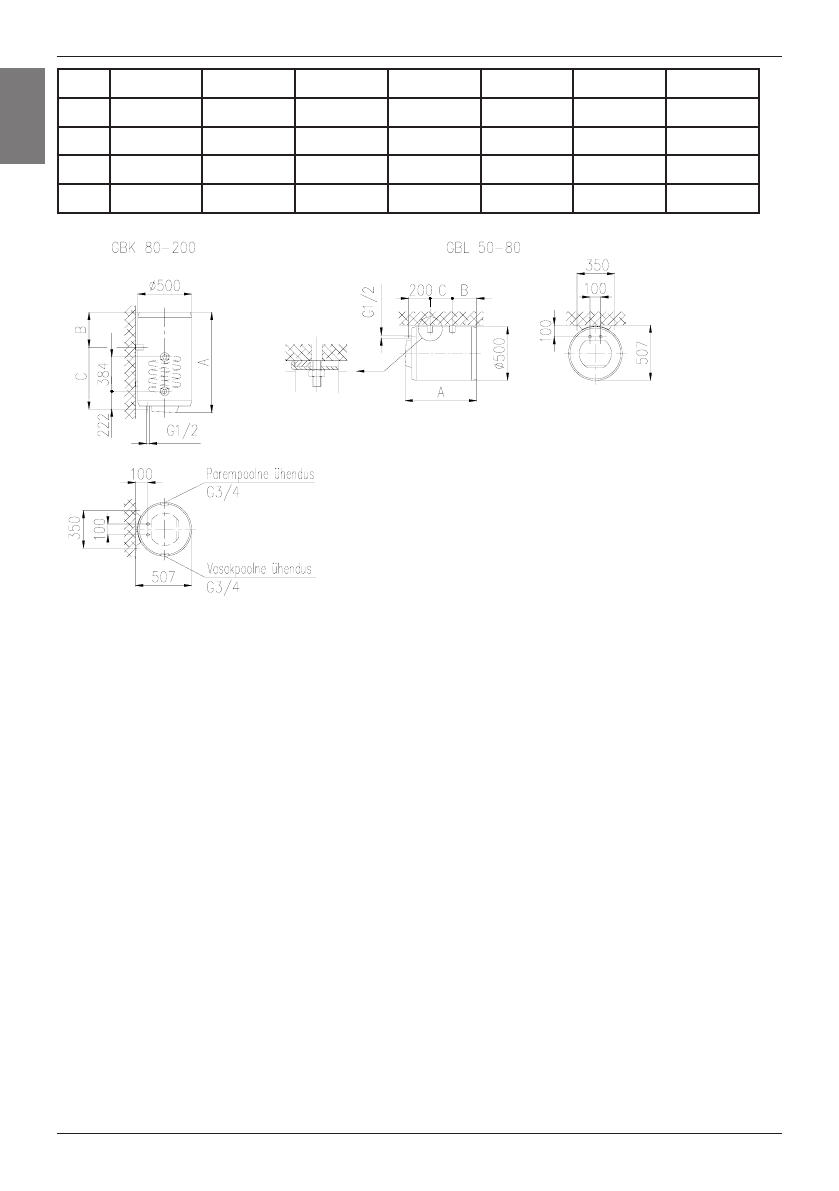

 Paigaldus- ja ühendusmõõtmed (mm)

ÜHENDAMINE VEEVÄRGIGA

Vee sisse- ja väljalaskeühendused on kuumaveeboileri torudel

tähistatud  vastava  värviga.  Külma  vee  sisselaskeühendus  on

tähistatud sinise värvi ja sooja vee väljalaskeühendus punase

värviga.

Kuumaveeboilerit  saab  veevärgiga  ühendada  kahel  viisil.

Survestatud  (suletud)  ühendussüsteemi  korral  saab  vee

väljalaskeühendusi olla mitu, survestamata (avatud) süsteemi

korral vaid üks. Valitud ühendussüsteemist sõltuvalt tuleb osta ka sobivad segistid. Avatud, survestamata

süsteemi  korral  tuleb  kuumaveeboileri  ette  paigaldada  tagasilöögiklapp,  mis  ei  laseks  paagist  vett

välja  juhul,  kui  veevärgis  tekib  veekatkestus.  Niisuguse  ühendussüsteemi  korral  tuleb  kasutada

ristvoolusegistit.  Vee  temperatuuri  tõusmisel  kuumaveeboileris  suureneb  selle  maht,  mis  kutsub  esile

vee  tilkumise  segisti  torust.  Segisti  kraani  kõvasti  kinnikeeramine  ei  lõpeta  vee  tilkumist,  küll  aga

võib  segisti  kahjustada  saada.  Suletud,  survestatud  ühendussüsteemi  korral  tuleb  väljalaskeavadele

paigaldada  survesegistid.  Ohutuse  tagamiseks  tuleb  vee  etteandetoru  varustada  kaitseklapi  või,

alternatiivselt,  vastava  ohutusklassiga  ventiiliga,  mis  ei  lase  paagi  siserõhul  ületada  nimirõhku  enam

kui 0,1 MPa võrra.

Vee soojenemisel kuumaveeboileris tõuseb paagi siserõhk kaitseklapi seadistustasemeni. Kuivõrd vesi

ei saa veevärki tagasi pöörduda, võib see esile kutsuda tilkumist kaitseklapi väljalaskeavast. Tekkinud

tilkade  kanalisatsiooni  juhtimiseks  võib  kaitseklapi  alla  paigaldada  äravoolutoruga  püüduri.  Selleks

tuleb  esmalt  kruvida  lahti  kuumaveeboileri  kaitsekaas.  Kui  olemasolev  torustik  ei  võimalda  tilkuvat

vett  torude  abil  kaitseklapist  kanalisatsiooni  juhtida,  saab  tilkumist  vältida  kuumaveeboileri  külma  vee

sisselasketorule 3 l paisupaagi paigaldamise teel.

Kaitseklapi  nõuetekohast  toimimist  tuleb  regulaarselt  (s.t.  kord  2  nädala  jooksul)  kontrollida.

Kontrollimiseks avage kaitseklapi väljalaskekanal, pöörates käepidet või keerates lahti klapi mutri (klapi

tüübist sõltuvalt). Klapp toimib korralikult juhul, kui vesi väljalaskekanali avamise järel otsakust voolama

hakkab.

Kuumaveeboileri ja tagasilöögiklapi vahele ei tohi paigaldada sulgesiibrit, sest see takistaks kaitseklapi

toimimist.

Kuumaveeboilerit  võib  maja  veevärgiga  ühendada  ilma  reduktsiooniklapita  juhul,  kui  rõhk  süsteemis

on  alla  0,5  MPa.  Kui  rõhk  süsteemis  võib  tõusta  üle  1,0  MPa,  tuleb  järjestikku  paigaldada  kaks

reduktsiooniklappi.

Enne  elektriühenduste  teostamist  tuleb  kuumaveeboiler  kindlasti  veega  täita.  Esmakordsel  täitmisel

avage segisti kuumaveekraan. Kui kuumaveeboiler on vett täis, hakkab kraanist vett välja voolama.

ET
