52

GBL 50

GBL 80

GBK 80

GBK 100

GBK 120

GBK 150

GBK 200

A

583

803

803

948

1103

1318

1510

B

187

207

207

202

207

222

430

C

145

345

565

715

865

1065

1050

D

340

416

416

416

416

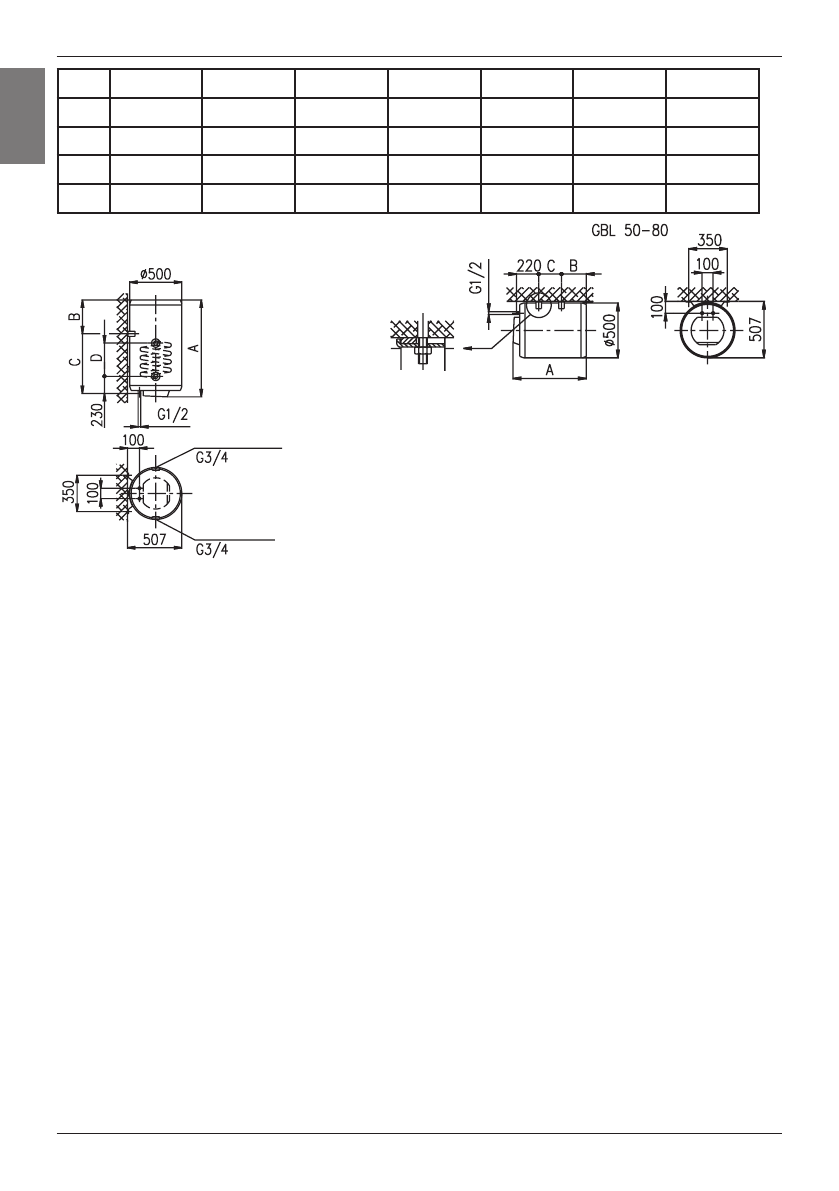

Wymiary dotyczące montażu (mm).
              GBK 80 - 200

PODŁĄCZENIE DO INSTALACJI WODOCIĄGOWEJ

Przyłącza  wody  zimnej  i  wody  ciepłej  na  podgrzewaczu  są  oznaczone  kolorami.
Przyłącze wody zimnej oznaczone jest kolorem niebieskim, przyłącze wody ciepłej
oznaczone  jest  kolorem  czerwonym.  Podgrzewacz  można  podłączyć  do  instalacji
wodociągowej w dwojaki sposób. System podłączenia zamkniętego, ciśnieniowego
umożliwia wielopunktowy pobór wody, zaś system nieciśnieniowy pozwala wyłącznie
na jednopunktowy pobór wody. Za względu na wybrany system podłączenia należy
zamontować odpowiednie baterie. Przy otwartym, nieciśnieniowym systemie należy

przed podgrzewacz wody zamontować zawór zwrotny, który w przypadku braku wody w instalacji wodociągowej zapobiega
wyciekaniu  wody  z  zbiornika.  Decydując  się  na  ten  sposób  podłączenia,  musimy  użyć  baterii  przepływowej.  Podczas
zagrzewania  wody  w  podgrzewaczu  jej  objętość  powiększa  się,  co  powoduje  kapanie  wody  z  baterii.  Przez  silniejsze
przykręcanie uchwytu baterii, kapania wody nie zażegnamy, spowodujemy tylko uszkodzenie baterii.
Przy zamkniętym, ciśnieniowym sposobie podłączenia należy na miejscach poboru wody zamontować baterie ciśnieniowe.
Do  rury  doprowadzającej  obowiązkowo  należy  zamontować  zawór  zabezpieczający  lub  zespół  zabezpieczający,  który
uniemożliwia  wzrost  ciśnienia  w  podgrzewaczu  wody  powyżej  0,1  MPa  ponad  ciśnieniem  znamionowym.  Podczas
zagrzewania wody w podgrzewaczu ciśnienie wody wzrasta do wartości, nastawionej w zaworze bezpieczeństwa. Ponieważ
odpływ  wody  z  powrotem  do  instalacji  wodociągowej  jest  niemożliwy,  może  to  spowodować  kapanie  wody  z  otworu
odprowadzającego  na  zaworze  bezpieczeństwa.  Kapiącą  wodę  można  zbierać  do  specjalnej  nadstawki,  którą  ustawiamy
pod zaworem bezpieczeństwa. Rura odprowadzająca, znajdująca się pod wylotem zaworu zabezpieczającego, powinna być
zamontowana w kierunku bezpośrednio w dół i w otoczeniu gdzie nie zamarza.
Jeśli instalacja nie była odpowiednio przeprowadzona w wyniku czego nie mamy możliwości odprowadzenia wyciekającej
wody  do  rury  odpływowej  za  pomocą  zaworu  bezpieczeństwa,  musimy  na  rurze  doprowadzającej  podgrzewacza  wody
zamontować, zbiornik wyrównawczy o pojemności 3 l, co pozwoli nam na przechwytywanie wyciekającej wody. Prawidłowe
działanie  zaworu  bezpieczeństwa  powinno  być  kontrolowane  osobiście  co  14  dni.  Podczas  kontroli  polegającej  na
przesunięciu uchwytu lub muterki zaworu (zależnie od typu zaworu) należy otworzyć odpływ na zaworze bezpieczeństwa.
Podczas kontroli z dyszy powinna wycieknąć woda, co oznacza, że zawór jest bez zarzutu.

Pomiędzy  podgrzewacz  wody  i  zawór  zwrotny  nie  wolno  zamontować  zaworu  odcinającego,
ponieważ w ten sposób uniemożliwia się działanie zaworu bezpieczeństwa.

Podgrzewacz wody można bez zaworu redukcyjnego podłączyć do domowej instalacji wodociągowej, gdy ciśnienie w instalacji
jest niższe od 0,5 MPa. Gdy ciśnienie w instalacji przewyższa 1,0 MPa, musimy zamontować dwa zawory redukcyjne jeden
za drugim. Przed podłączeniem elektrycznym podgrzewacz wody należy napełnić wodą. Podczas pierwszego napełniania
przekręcić uchwyt ciepłej wody na baterii. Podgrzewacz jest napełniony, gdy z baterii zacznie cieknąć woda.

Prawe przyłącze

Lewe przyłącze

PL
