45

MNE

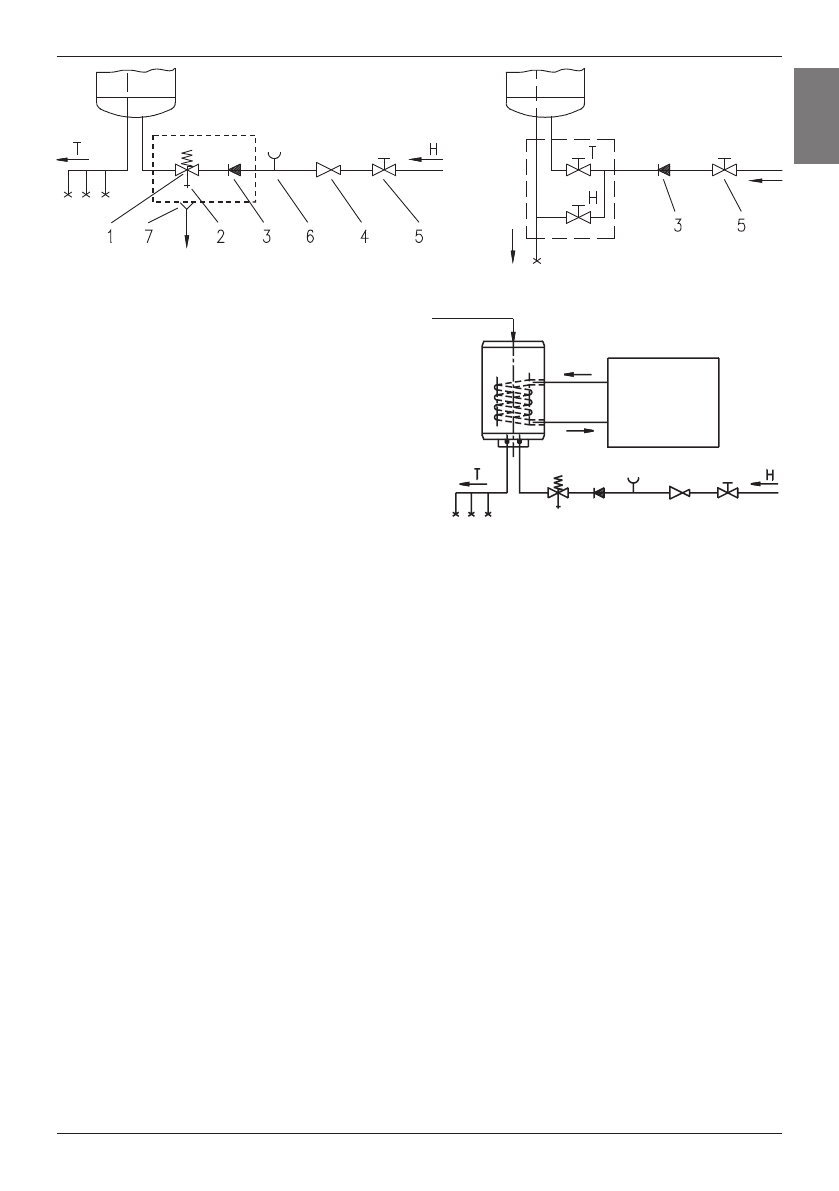

Zatvoreni (tlačni) sustav

         Otvoreni (protočni) sustav

Legenda:
1 - Sigurnosni ventil
2 - Pokusni ventil

3 - Nepovratni ventil
4 - Redukcijski ventil tlaka

5 - Zaporni ventil

6 - Pokusni nastavak
7 - Čašica s priključkom na izlijev
H - Hladna voda
T - Topla voda

Izvor energije

Povratni vod

Kombinirana grijalica vode GBK djeluje jednako kao električna grijalica GB s razlikom, što je u nju ugrađen

izmjenjivač topline za grijanje sanitarne vode uporabom drugih energetskih medija (primjerice, kod centralnog

ili solarnog grijanja ili toplinske crpke). Sustavi grijanja električnim grijačem i izmijenjivačem topline mogu

funkcionirati istodobno ili posamično. Kombiniranu grijalicu vode priključimo na vodovodnu mrežu na jednak

način  kao  grijalicu  GB;  osim  toga  priključimo  ga  i  na  dopunski  energetski  medij.  Ulaz  grijućeg  medija  u

izmijenjivač topline označen je crvenom, a izlaz plavom bojom.

Grijalice GBK možemo spojiti i na povratni vod tople vode; ovaj omoguća da se topla voda pojavi istodobno

na  svim  trošilima.  Povratni  vod  montiramo  na  priključak  na  gornjoj  strani  grijalice.  Prije  priključenja

odstranimo zaštitnu plastičnu kapu i odvrnemo brtveni čep na gornjoj strani grijalice. Segmente povratna

voda pribavimo kod ovlaštenih prodavača.

PRIKLJUČAK NA ELEKTRIČNU MREŽU

Prije priključenja na električnu mrežu u grijalicu priključimo električni kabel. Najprije demontiramo zaštitnu

plastičnu  kapu.  Na  prednjoj  strani  kućišta  odstranimo  umetnutu  pločicu  koju  ponajprije  s  obadvije  strane

olabavimo tako da u fugu između pločice i zaštitne kape (prvo uz dugme termostata a zatim i na njegovoj

suprotnoj strani) pažljivo uvučemo odvijač te pločicu odstranimo rukom. Za skidanje zaštitne plastične kape

moramo  odstraniti  i  dugme  termostata  te  odvrnuti  oba  pričvrsna  vijka.  Poklopac  vratimo  na  mjesto  istim

redoslijedom.

Prije  priključenja  na  električnu  mrežu  grijalicu  obvezno  napunimo  vodom.  Kod  prvog  punjenja  otvorimo

ručicu tople vode na bateriji za miješanje. Grijalica je napunjena vodom kad kroz izlijevnu cijev baterije za

miješanje poteče voda.

Priključak  grijalice  na  električnu  mrežu  moramo  izvršiti  sukladno  valjanim  standardima  za  električne

instalacije.  Budući  da  grijalica  nema  segment  koji  bi  je  trajno  odvojio  od  električne  mreže,  moramo  na

kabelskom spoju grijalice i trajne instalacije ugraditi prekidač koji prekida oba pola napajanja između aparata

i trajne instalacije. Razmak između otvorenih kontakata prekidača mora biti najmanje 3 mm.
