41

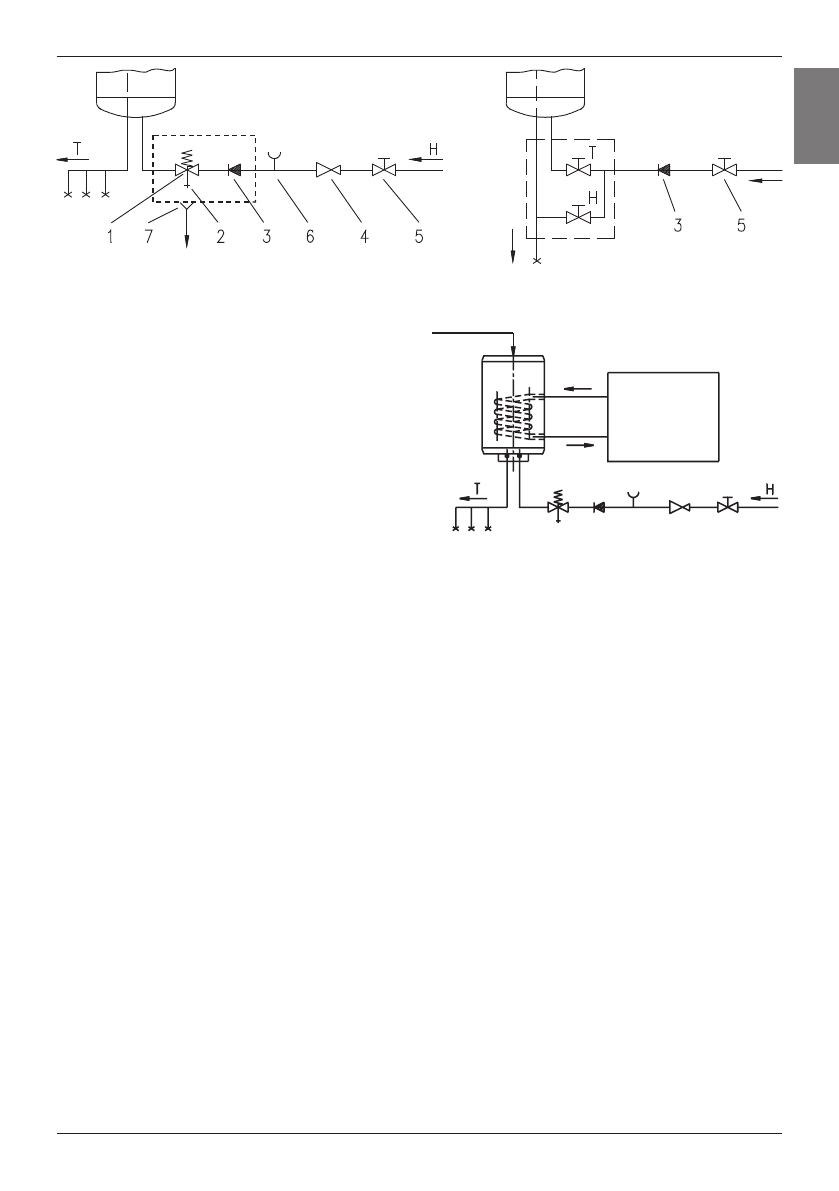

Затворены систем (под притиском)

 Отворены систем (проточны)

Легенда:

1 - Сигурносни вентил

2 - Вентил за тестирање

3 - Неповратни вентил

4 - Вентил за редукцију притиска

5 - Запорни вентил

6 - Тестни наставак

7 - Цевак са прикључком на одвод

H- Хладна вода

T - Топла вода

Комбиновани бојлер GBK ради на исти начин као електрични бојлер GB, с тим да има додатно уграђен

измењивач  топлоте  којим  се  санитарна  вода  може  загревати  помоћу  других  извора  енергије  као  што

су  централно  грејање,  колектори  сунчане  енергије  и  топлотне  пумпе.  Системы  загревања  помоћу

електричног  грејача  и  измењивача  топлоте  могу  радити  истовремено  или  индивидуално.  Комбиновани

бојлер  прикључите  на  водовод  на  исти  начин  као  бојлер  GB,  а  затим  га  прикључите  на  додатни  извор

енергије.  Улаз  медијума  додатног  извора  енергије  у  измењивач  топлоте  означен  је  црвеном,  а  излаз

плавом  бојом.  Бојлери  GBK  могу  се  везати  и  на  повратни  вод  топле  воде.  Повратни  вод  топле  воде

обезбеђује  топлу  воду  истовремено  на  свим  славинама  и  у  сваком  тренутку.  Повратни  вод  вежите  на

прикључак на горњој страны бојлера. Претходно одстраните пластичны поклопац и одвијте заптивни чеп

са прикључка. Елементи повратног вода могу се накнадно набавити код овлашћених продаваца наших

производя.

ПРИКЉУЧИВАЊЕ НА ЕЛЕКТРИЧНУ МРЕЖУ

Да  би  се  кабл  за  напајање  струјом  из  мреже  прикључио  на  бојлер,  треба  прво  са  бојлера  скинуты

пластичны  заштитни  поклопац.  Скидање  поклопца  изведите  на  следећи  начин:  Пажљиво  увуците

шрафцигер  у  отворе  између  плочице  уметнуте  на  предњој  страны  поклопца  и  заштитне  кале,  најпре

у  отвар  на  страны  термостата  а  затим  на  супротној  страны.  Кад  је  плочица  ослобођена  са  обе  стране

једноставно је скините рукам. Скините заштитни поклопац тако што ћете одстранити дугме термостата и

одвити оба вијка. Поступок намештања пластичное заштитног поклопца одвија се у обрнутом редоследу.

Прикључивање  бојлера  на  електричну  мрежу  мора  се  обавити  у  складу  са  стандардима  који  важе  за

електричне  инсталације.  Пошто  бојлер  нема  уређај  којим  би  се  могло  трајно  искључити  из  електричне

мреже, кабл за напајање треба водити преко прекидача који прекида оба пола напајања и има најмање 3

mm размаха између контаката код су отворены.

SRB

�������� ���

����� ��������
