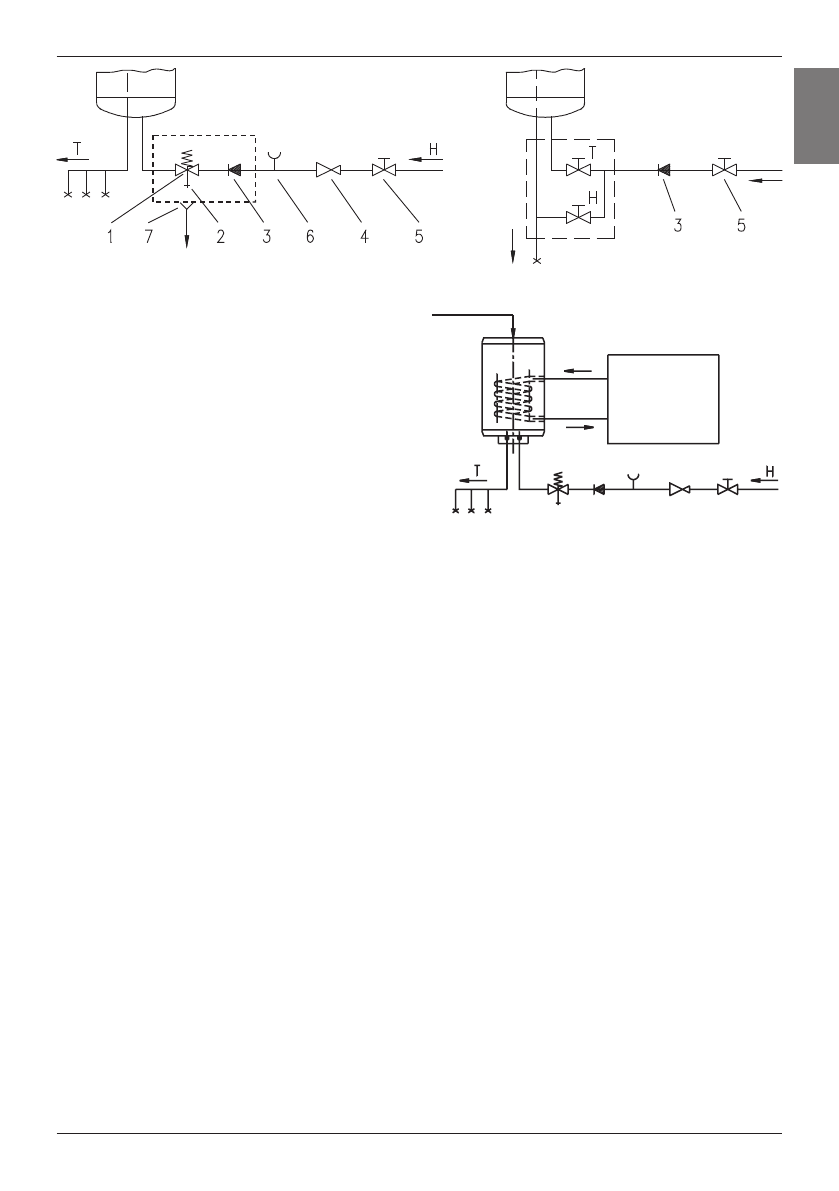

Zamknięty system (ciśnieniowy)

                   Otwarty system (nieciśnieniowy)

Legende:
1 - Zawór bezpieczeństwa
2 - Zawór próbny
3 - Zawór zwrotny
4 - Zawór redukcyjny ciśnienia
5 - Zawór odcinający
6 - Nadstawka próbna
7 - Lejek z przyłączem do zlewu
H - Woda zimna
T - Woda ciepła

Kombinowany podgrzewacz wody GBK działa tak samo jak elektryczny podgrzewacz wody GB, z tą różnicą, że posiada
on  dodatkowo  wbudowany  wymiennik  ciepła,  służący  do  podgrzewania  wody  sanitarnej  za  pomocą  innych  źródeł
energii  (jak  nprz.:  ogrzewanie  centralne,  kolektory  słoneczne  lub  pompa  cieplna).  Systemy  ogrzewania  wyposażone
w  grzałkę  i  wymiennik  ciepła  mogą  działać  równocześnie  lub  oddzielnie.  Kombinowany  podgrzewacz  wody  można
podłączyć do instalacji wodociągowej w taki sam sposób jak zwykły podgrzewacz wody GB, z tym że kombinowany
podgrzewacz wody zostaje jeszcze dodatkowo podłączony do innego źródła energii. Wejście czynnika grzewczego do
wymiennika ciepła jest koloru czerwonego, natomiast wyjście koloru niebieskiego.
Podgrzewacze wody GBK można podłączyć również do przewodu powrotnego ciepłej wody. Przewód powrotny wody
ciepłej  umożliwia,  że  jest  ona  od  razu  dostępna  na  wszystkich  miejscach  poboru  wody.  Przewód  powrotny  należy
zamontować  w  górnej  części  podgrzewacza.  Przed  zamontowaniem  należy  usunąć  plastykową  zaślepkę  i  odkręcić
korek  uszczelniający  znajdujący  się  w  górnej  części  podgrzewacza.  Części  przewodu  powrotnego  są  do  nabycia  w
sklepach upoważnionych do sprzedaży naszych wyrobów.

PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ

Przed podłączeniem podgrzewacza do sieci elektrycznej należy wbudować do niego kabel podłączeniowy. W tym celu
należy  zdjąć  plastykową  pokrywę  zabezpieczającą.  Chcąc  usunąć  osłonę  plastykową  podgrzewacza  należy  najpierw
usunąć płytkę znajdującą się z przedniej strony osłony. Płytkę usuwa się w ten sposób, że delikatnie wkładamy śrubokręt
zarówno w szczelinę znajdującą się między płytką i osłoną plastykową przy pokrętle termoregulatora jak i po przeciwnej
stronie pokrętła. Zwalniając płytkę z obydwu stron można ją usunąć palcami. Aby płytkę w zupełności zwolnić należy
usunąć pokrętło termoregulatora i odkręcić obydwie śruby.
Proces założenia plastykowej płytki, przebiega w odwrotnej kolejności.
Podłączenie podgrzewacza do instalacji elektrycznej musi odpowiadać wymogom określonym przez standardy dotyczące
instalacji  elektrycznej.  Ponieważ  podgrzewacz  nie  posiada  elementu,  który  umożliwiałby  jego  stałe  wyłączenie  z
instalacji  elektrycznej,  musimy  pomiędzy  nim  a  stałą  domową  instalacją  elektryczną,  zamontować  taki  przełącznik,
który  przerywa  oba  bieguny  zasilania.  Odległość  pomiędzy  jego  otwartymi  kontaktami  musi  wynosić  przynajmniej  3
mm.
