65

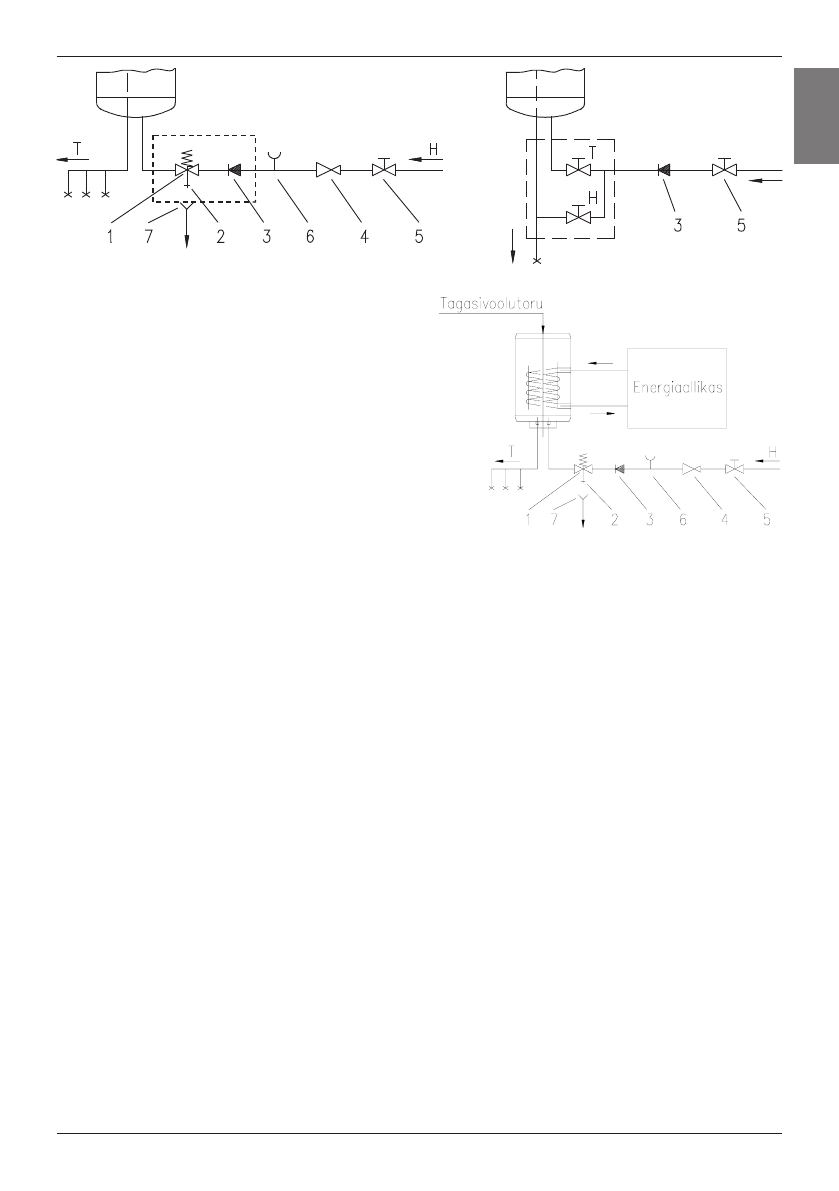

Suletud (survestatud) süsteem

Avatud (loomuliku vooluga) süsteem

Tähistus:

1 - Kaitseklapp

2 - Katseklapp

3 - Tagasilöögiklapp

4 - Reduktsioonklapp

5 - Sulgesiiber

6 - Testliitmik

7 - Väljalaskeühendusega lehter

H – Külm vesi

T – Kuum vesi

Kombineeritud  GBK  kuumaveeboiler  toimib  samal  viisil  kui  elektriline  GB  kuumaveeboiler,  kuid

see on lisaks varustatud jahutusvee soojusvahetiga, mis võimaldab soojendada majapidamisvett

alternatiivsete  energiaallikate  abil  (nt.  keskküte,  päikesepaneel  või  soojuspump).  Kaks

küttesüsteemi  –  elektriline  kütteelement  ja  soojusvaheti  –  võivad  toimida  eraldi  või  üheaegselt.

Kombineeritud kuumaveeboiler ühendatakse veevärgiga samal viisil kui GB-boilerid, kuid nõutav

on ka täiendava energiaallika ühenduste teostamine. Soojuskanduri jahutusvee soojusvahetisse

juhtimiseks  mõeldud  ühendus  on  tähistatud  sinise  värviga,  väljalaskeühendus  aga  punase

värviga.  GBK  kuumaveeboilereid  saab  ühendada  ka  kuuma  vee  tagasivoolutoruga.  Kuuma

vee  tagasivoolutoru  muudab  kuuma  vee  kõigis  kasutuspunktides  üheaegselt  kättesaadavaks.

Tagasivoolutoru  saab  ühendada  sisselaskeliitmikuga  kuumaveeboileri  peal  pärast  plastkaane

eemaldamist  ja  sulguri  lahtikeeramist.  Tagasivoolutoru  elemente  saab  meie  toodete  volitatud

müügiesindustest osta ka hiljem.

ÜHENDAMINE ELEKTRISÜSTEEMIGA

Kuumaveeboileri lülitamiseks elektrisüsteemi kinnitage esmalt ühenduskaabel, milleks tuleb

eemaldada plastkaane esikülge sisestatud plaat. Plaadi eemaldamiseks lükake kruvikeeraja

ots  ettevaatlikult  prakku  plaadi  ja  kaitsekaane  vahel,  kõigepealt  termostaadi  nupu  juures

ning siis prakku nupu vastasküljel. Kui plaadi mõlemad küljed on lahti, saab selle käsitsi välja

tõmmata.  Plastist  kaitsekaane  mahavõtmiseks  tuleb  eemaldada  ka  termostaadi  nupp  ja

lahti keerata mõlemad kinnituskruvid. Plastist kaitsekaane paigaldamiseks teostage samad

toimingud vastupidises järjekorras. Kuumaveeboileri elektrivõrku ühendamine tuleb teostada

kooskõlas  elektripaigaldisi  käsitlevate  standarditega.  Ohutuse  tagamiseks  paigaldage

kuumaveeboilerit ja vooluvõrku ühendavale juhtmele lüliti, nt. katkestuslüliti, mis katkestaks

toite mõlemad poolused ning mille avatud kontaktide vahe oleks vähemalt 3 mm laiune.

ET
